Pose de la benne
Axe de pivot

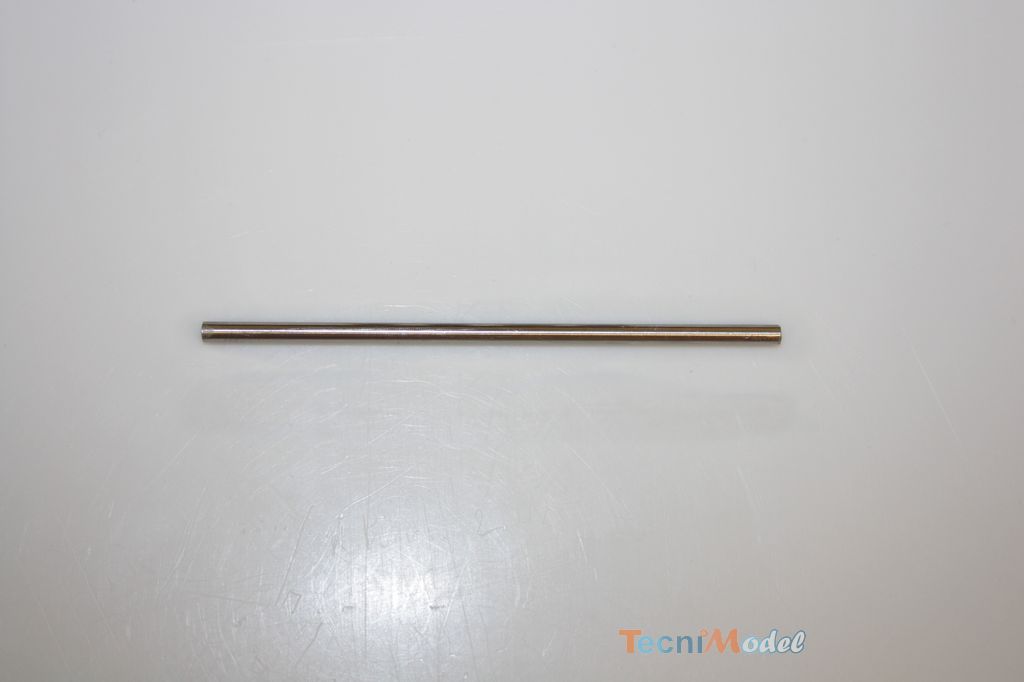

Prendre une tige en acier de Ø3mm et couper une longueur de 84mm. Limer les arrêtes vives des extrémités.
Préparation de la benne

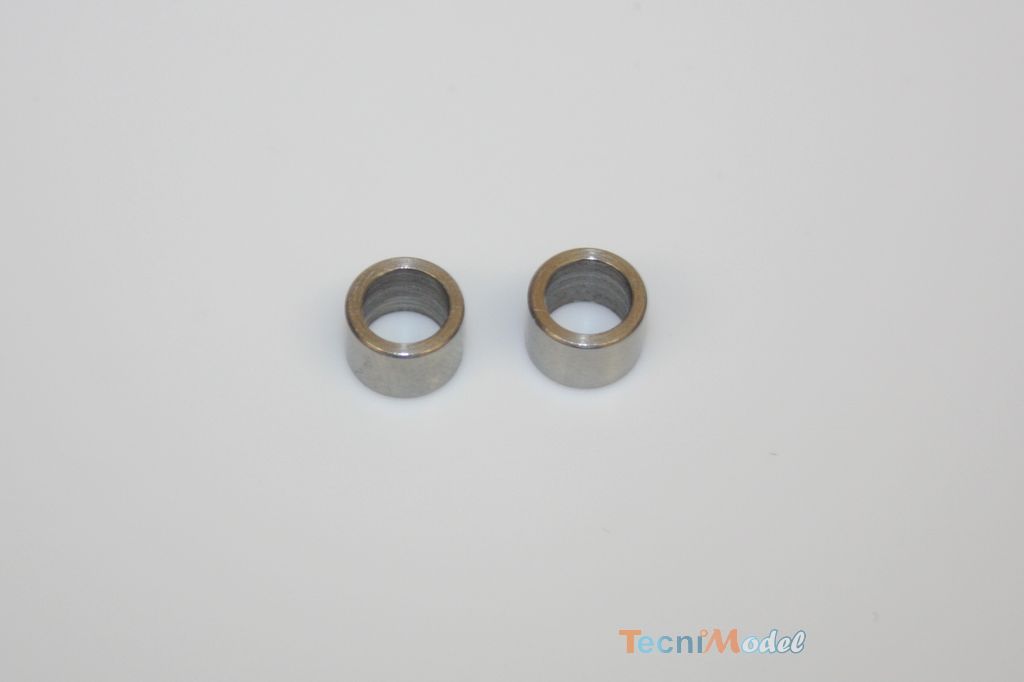

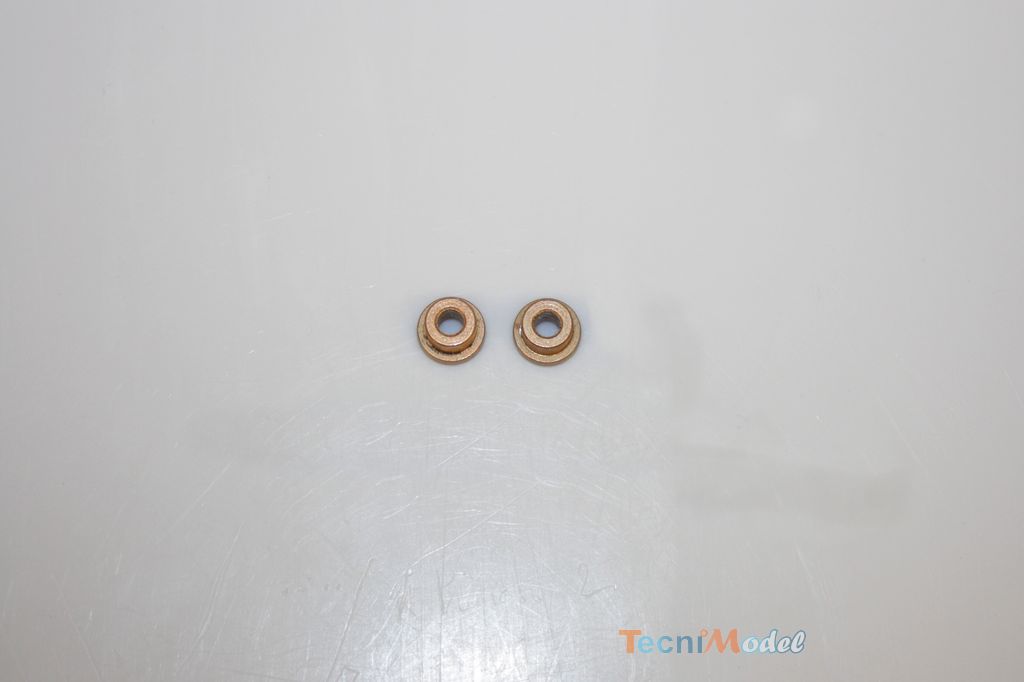

– 2 coussinets bronze à épaulement 3x6x4,5mm

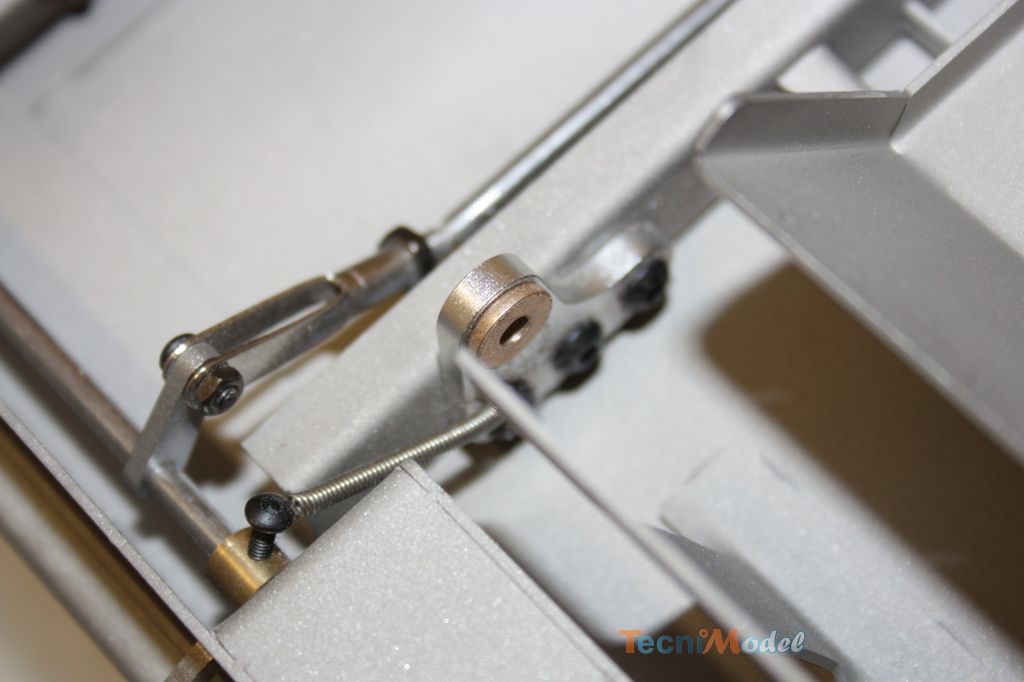

Insérer de force les 2 coussinets bronze à épaulement dans les pièces d’articulation de la benne.

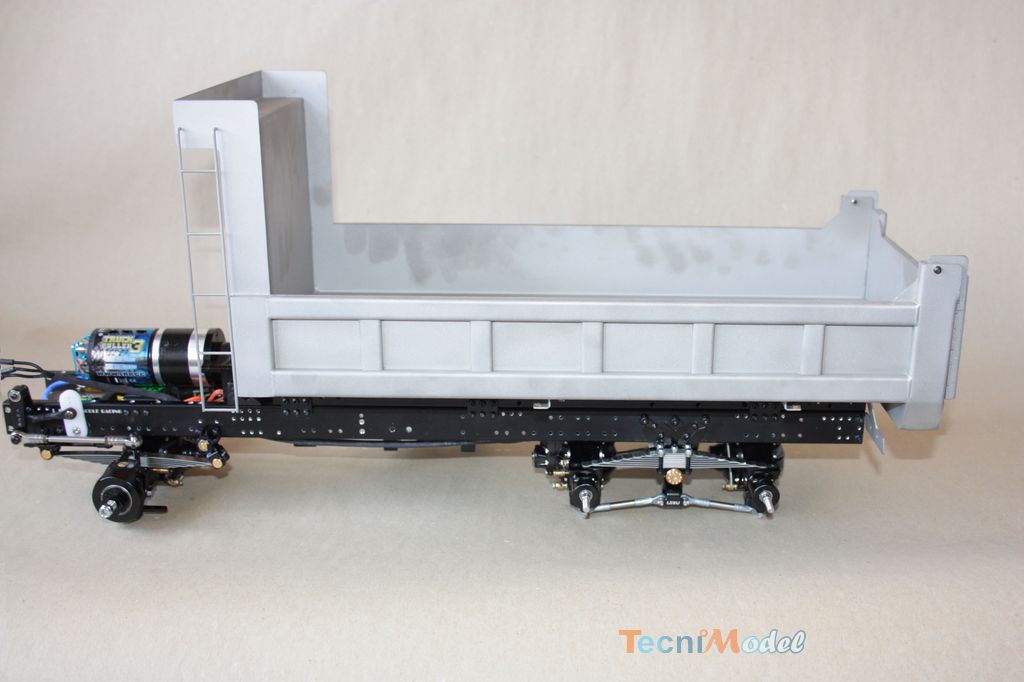

Installation de la benne

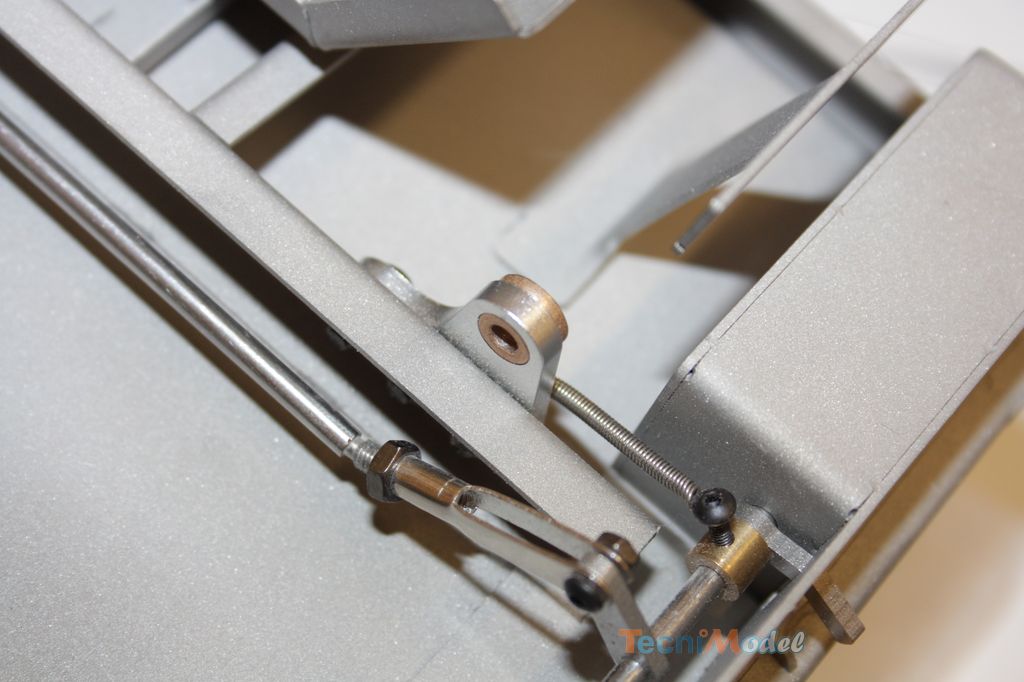

Montage de l’axe de pivot à blanc pour vérifier le bon alignement des 2 coussinets.
Démonter l’axe de pivot et poser la benne sur le faux-châssis.

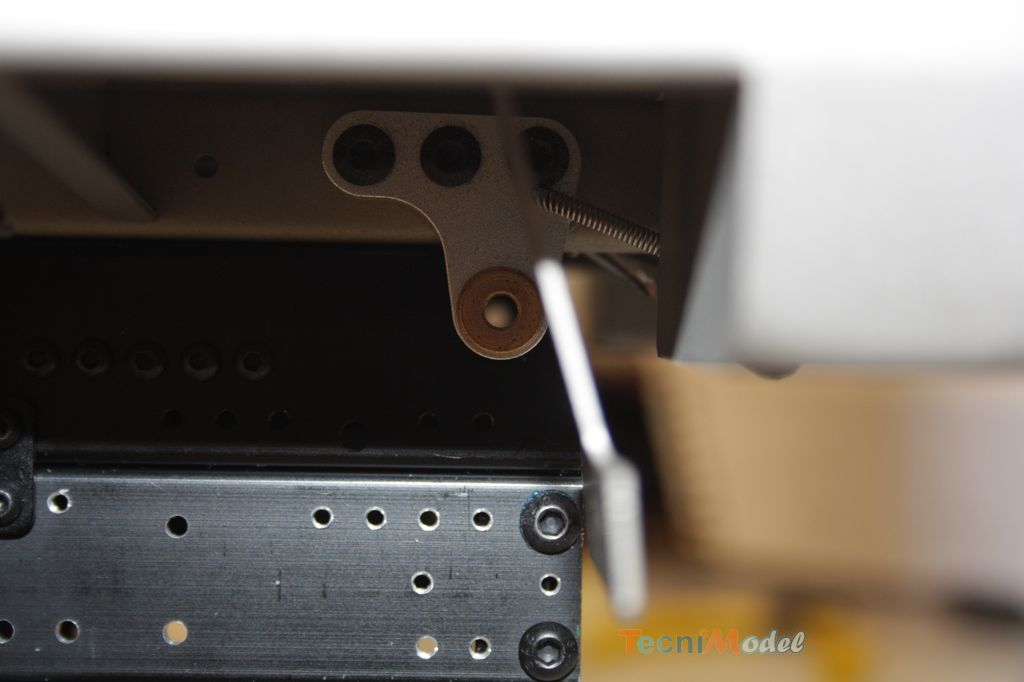

Aligner les trous d’articulation du faux-châssis à ceux de la benne.

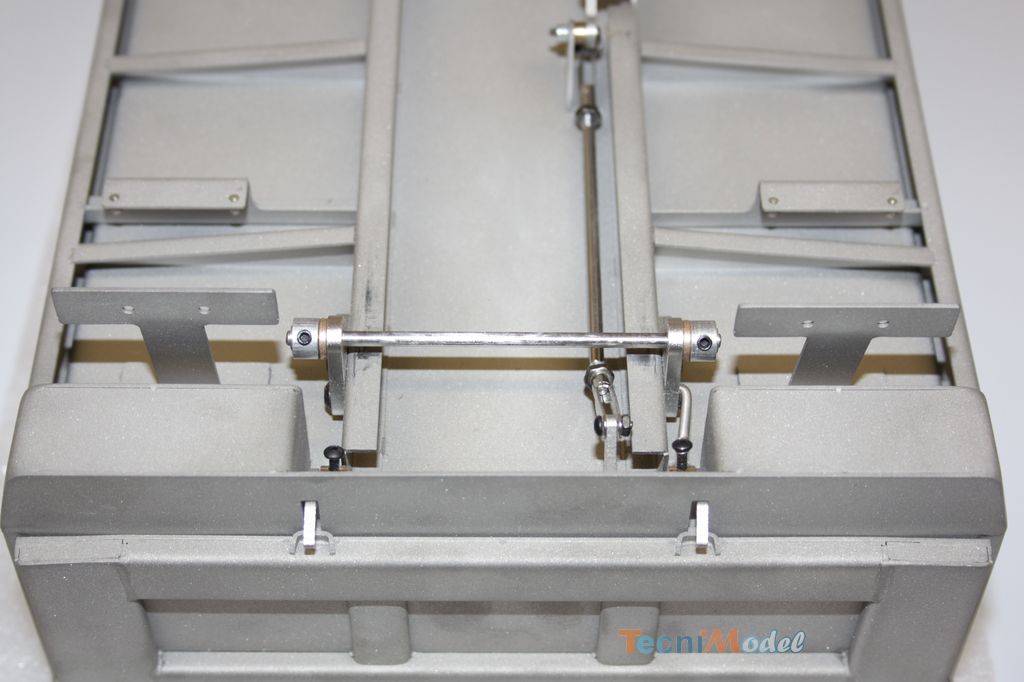

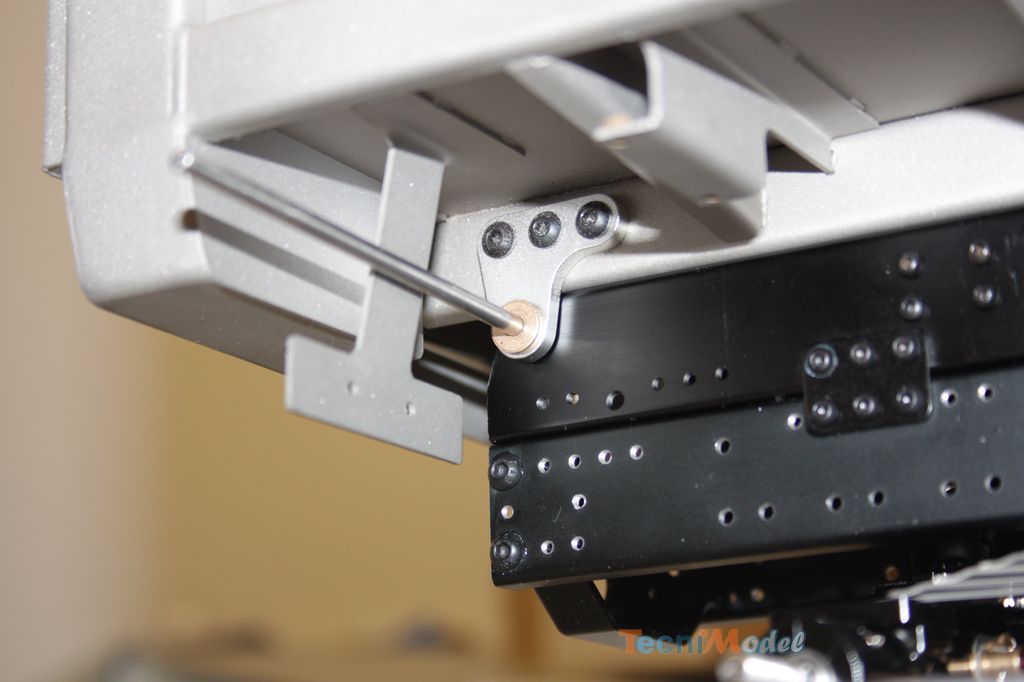

Enfoncer l’axe de 84mm au travers de la benne et du faux-châssis.

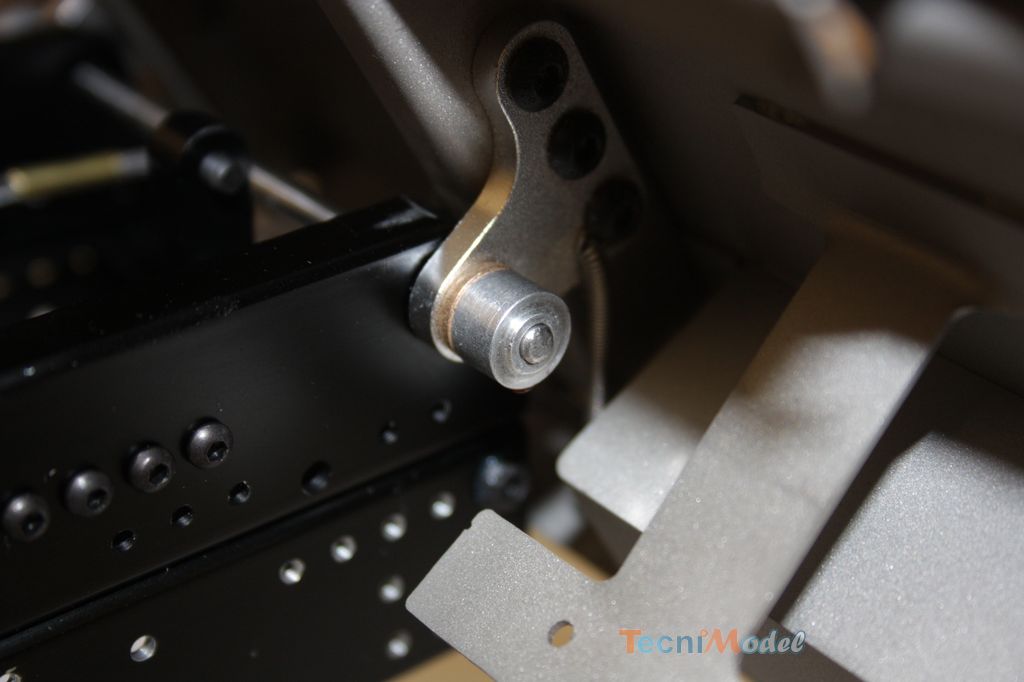

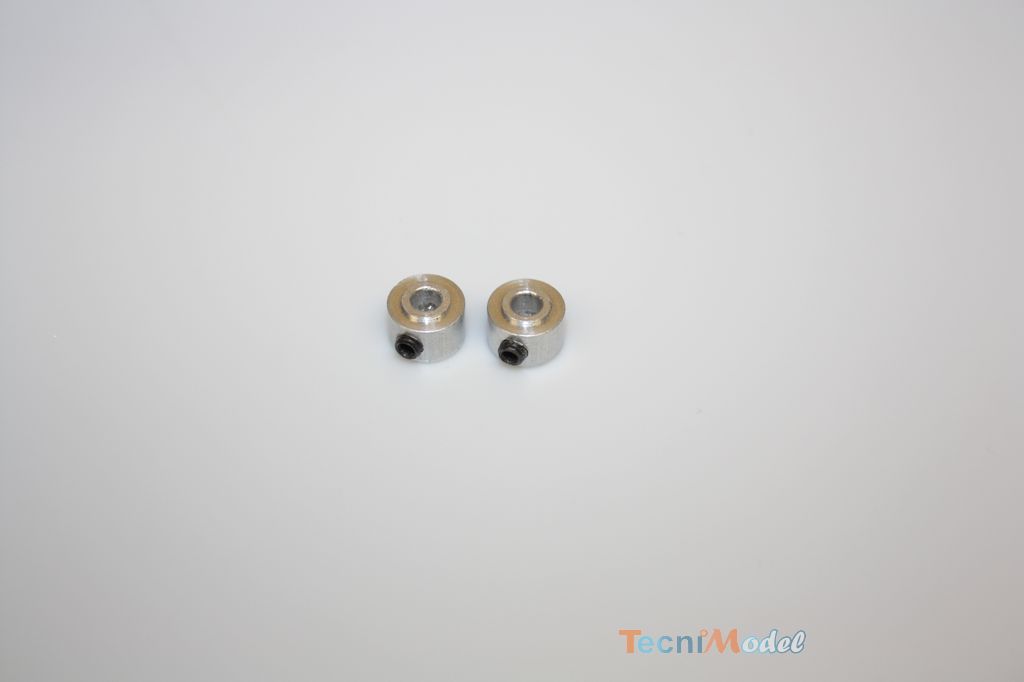

Monter les bagues d’arrêt Ø3mm de part et d’autre de l’axe.

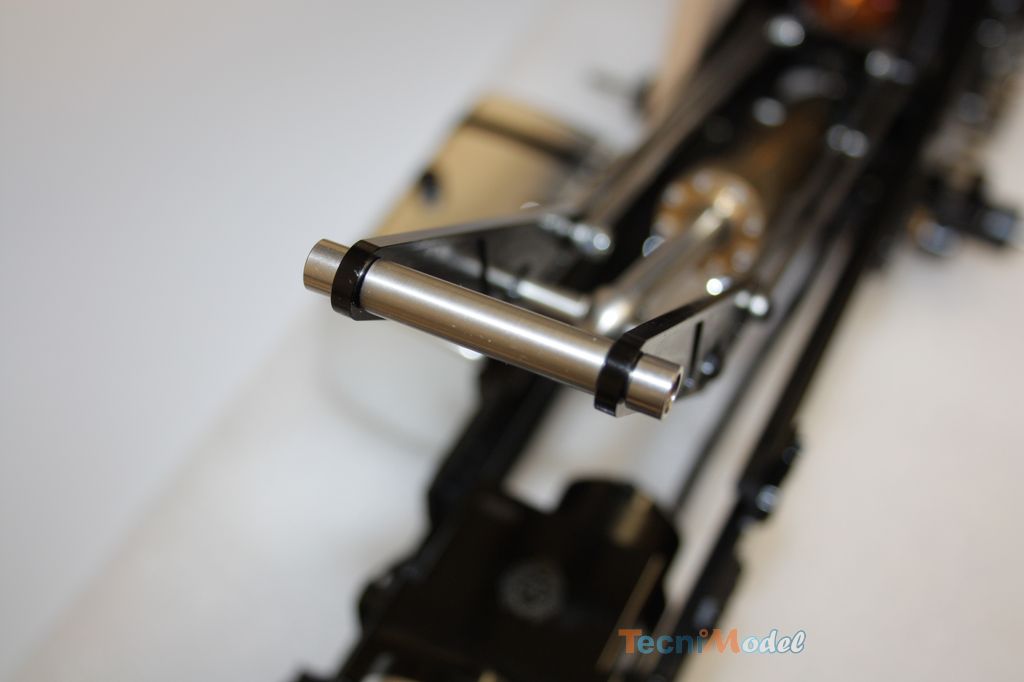

Déployer le système à compas

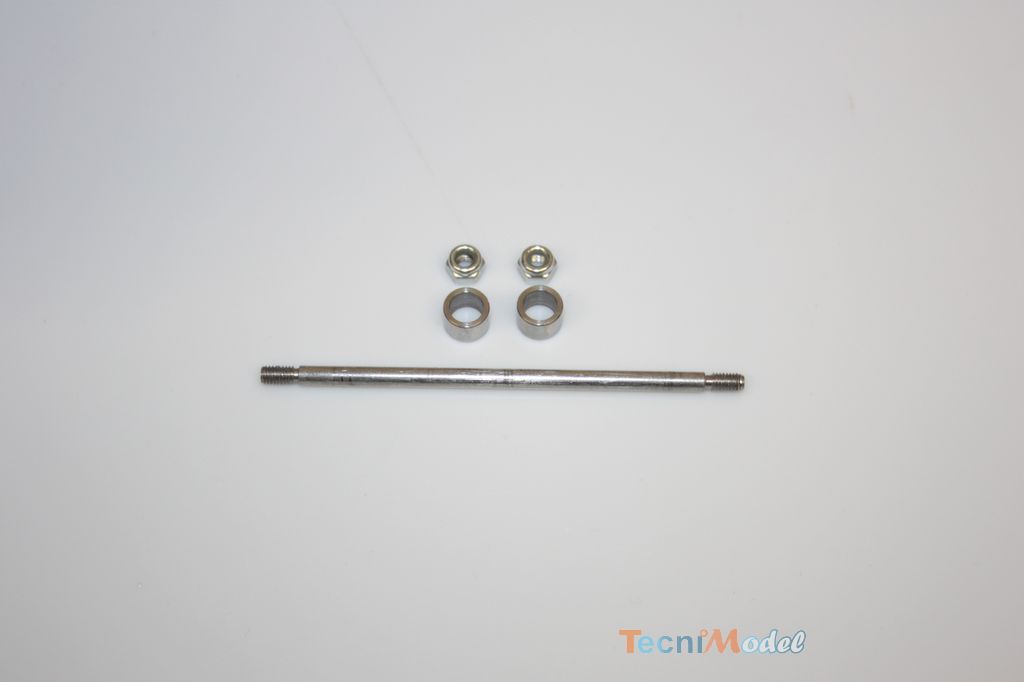

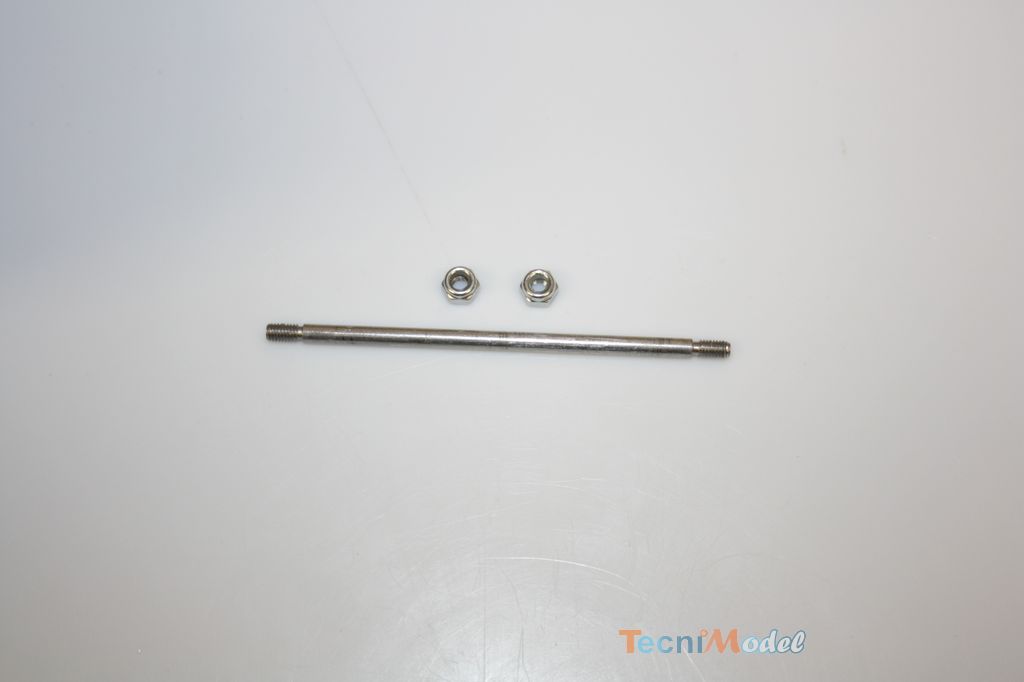

– 2 écrous M3 Nylstop®

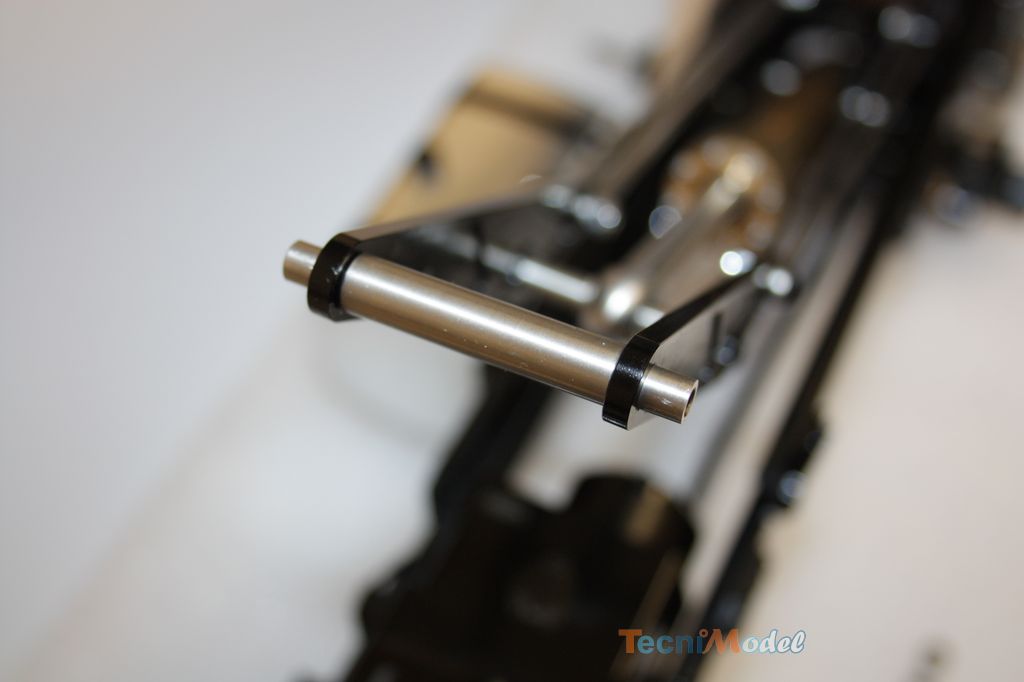

Installer les entretoises sur l’axe du mécanisme.

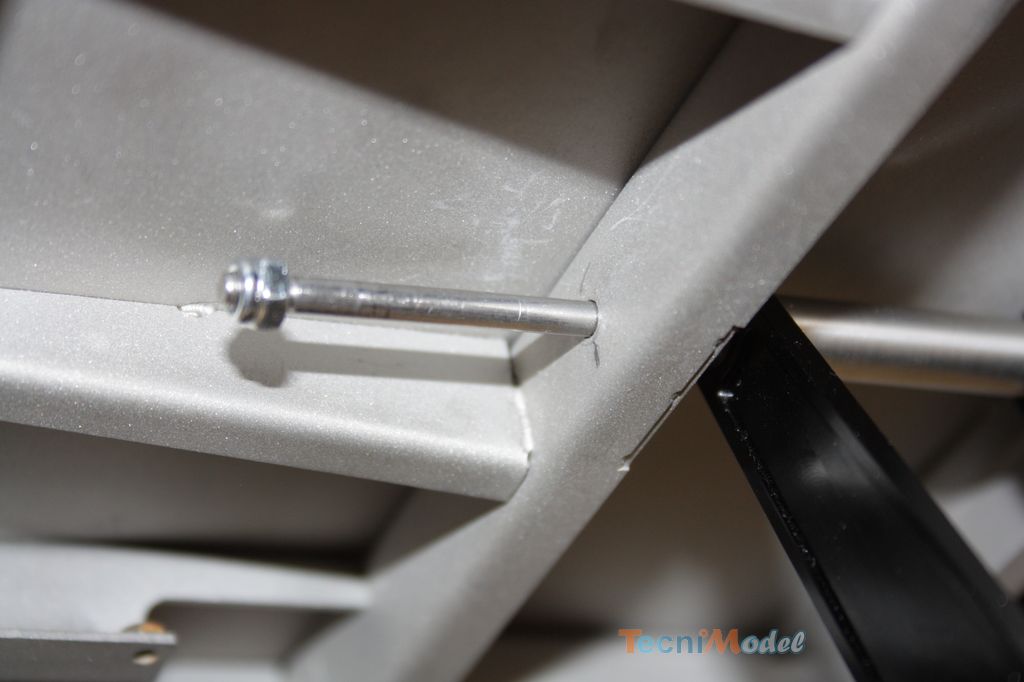

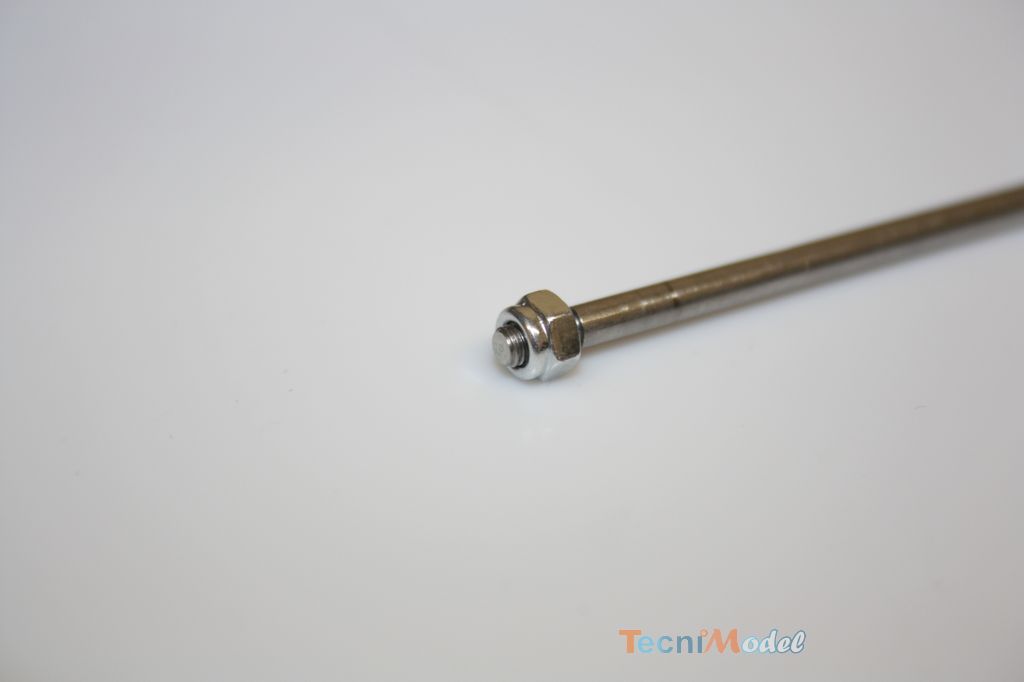

Monter un écrou M3 Nylstop® sur l’axe fileté.

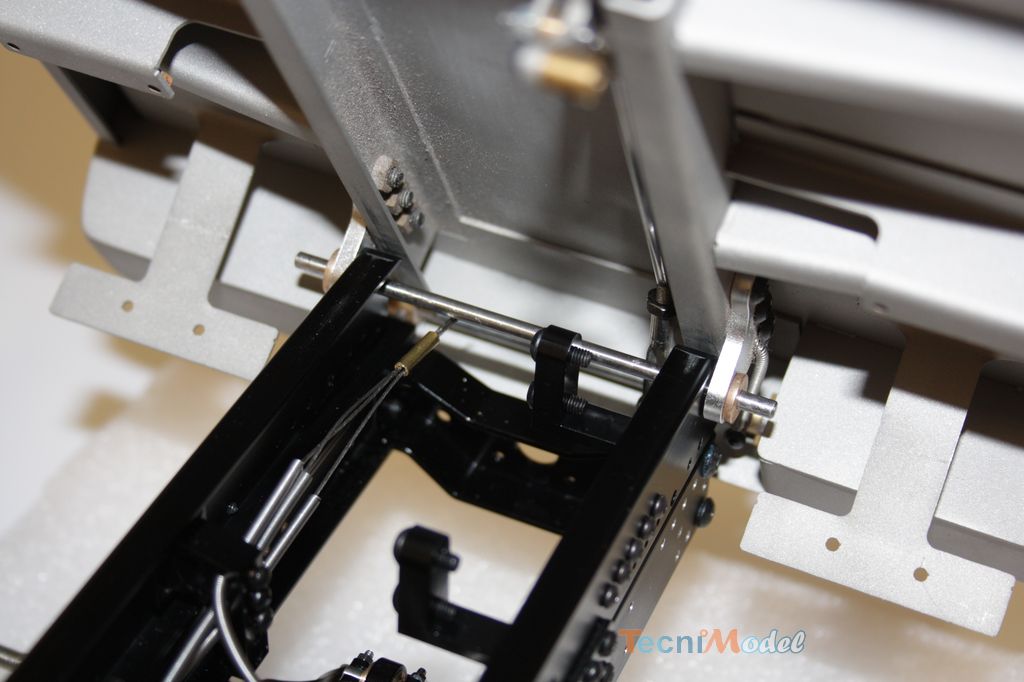

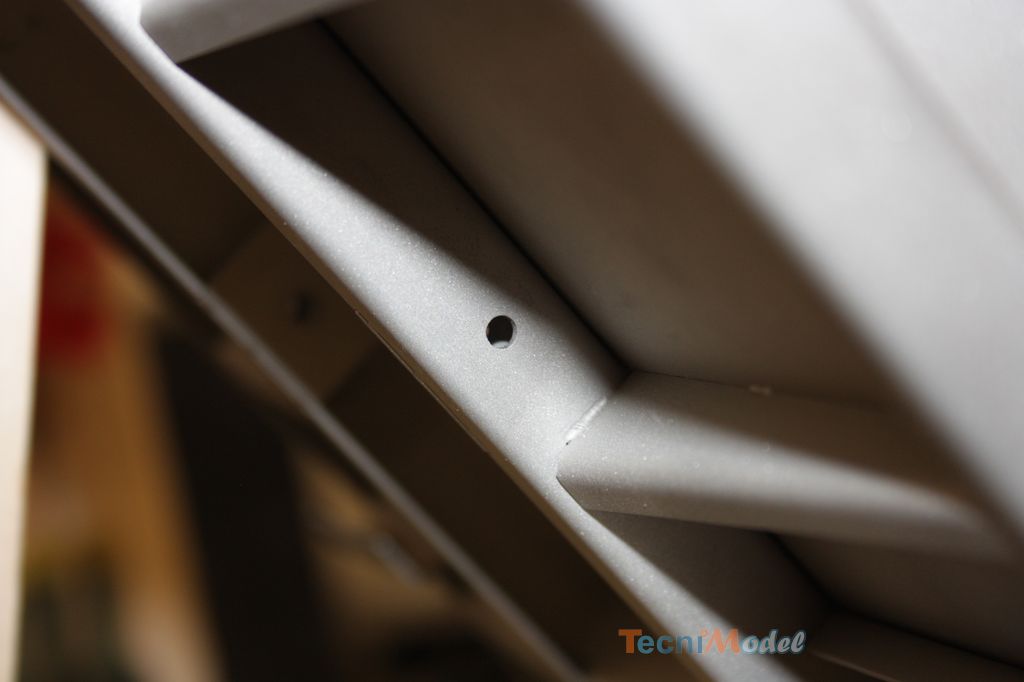

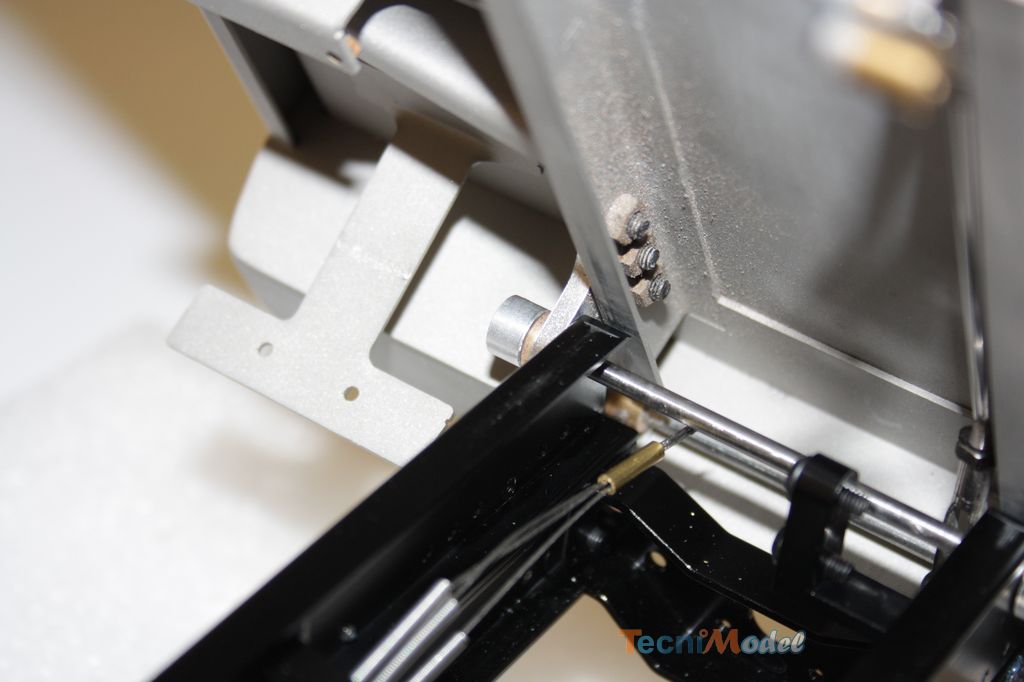

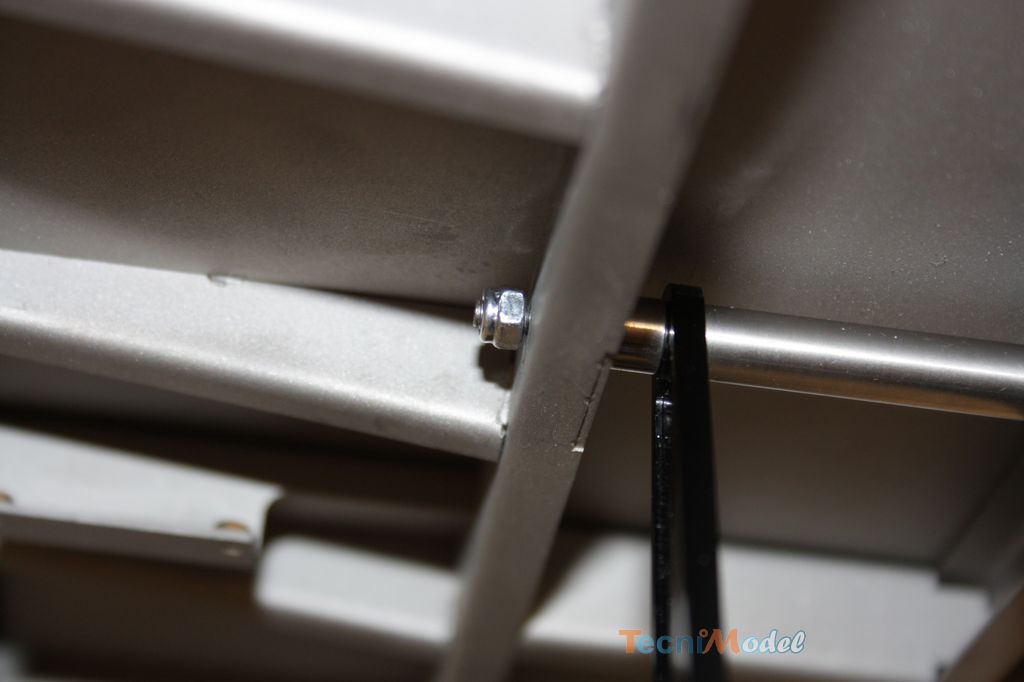

Lever la benne, aligner les trous et insérer l’axe au travers de la benne et du mécanisme.

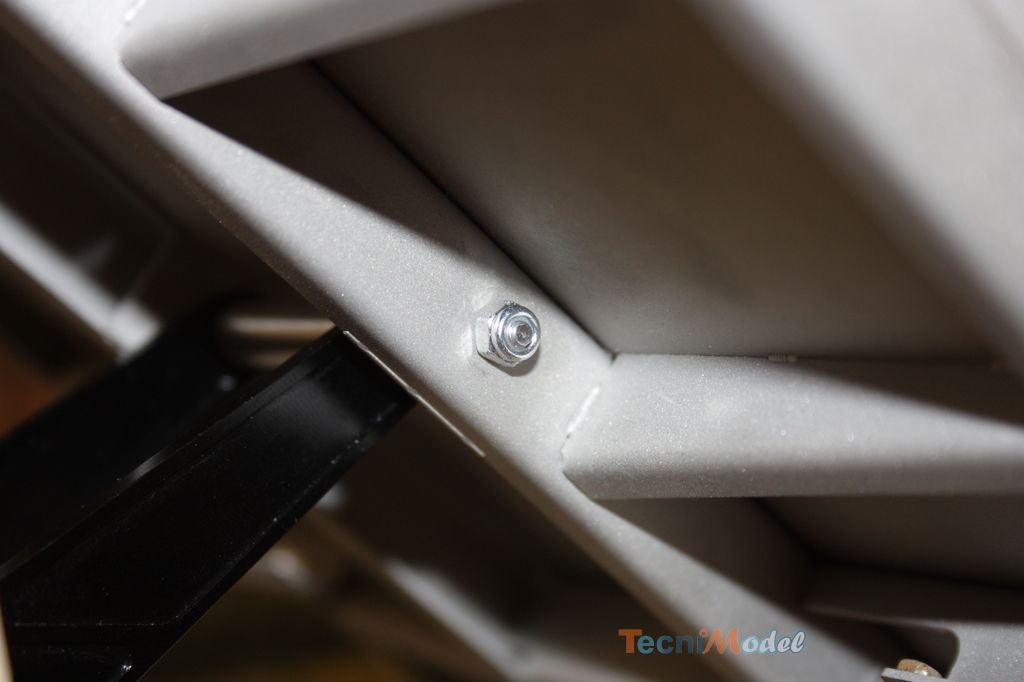

Visser le second écrou Nylstop® M3.
Avertissement : La pompe hydraulique étant très puissante, il est conseillé, pour une utilisation basique, de brider sa puissance à 30-40% par l’intermédiaire d’une programmation dans la radiocommande.
