Mise en place des câbles de blocage des différentiels

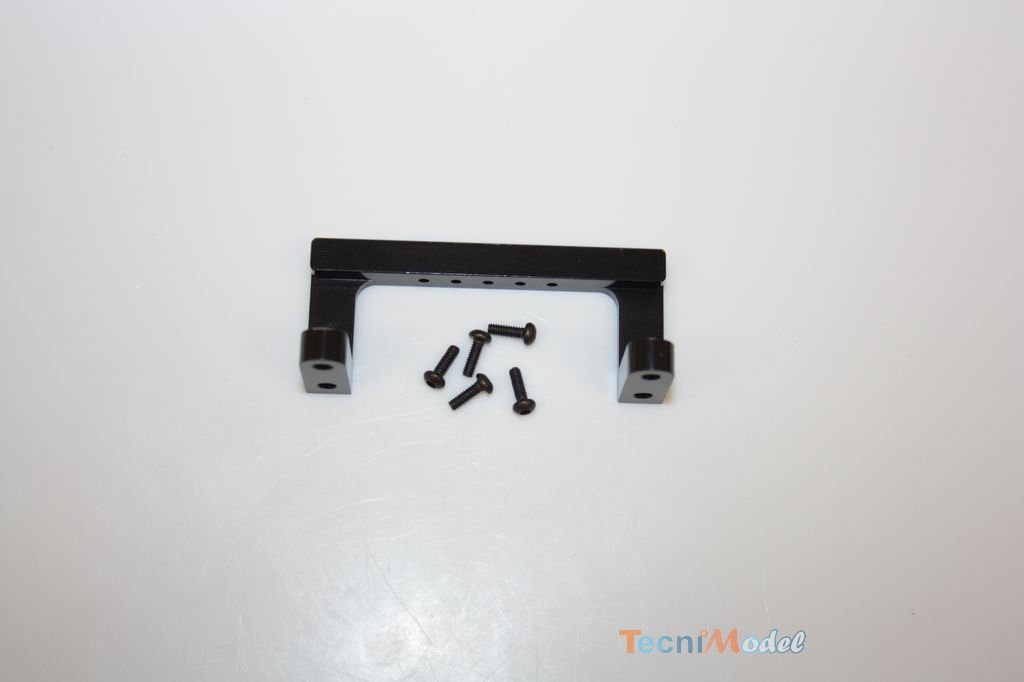

Fixation du support des servo de blocage des différentiels
– 5 vis M2x6
– 4 vis M3x8

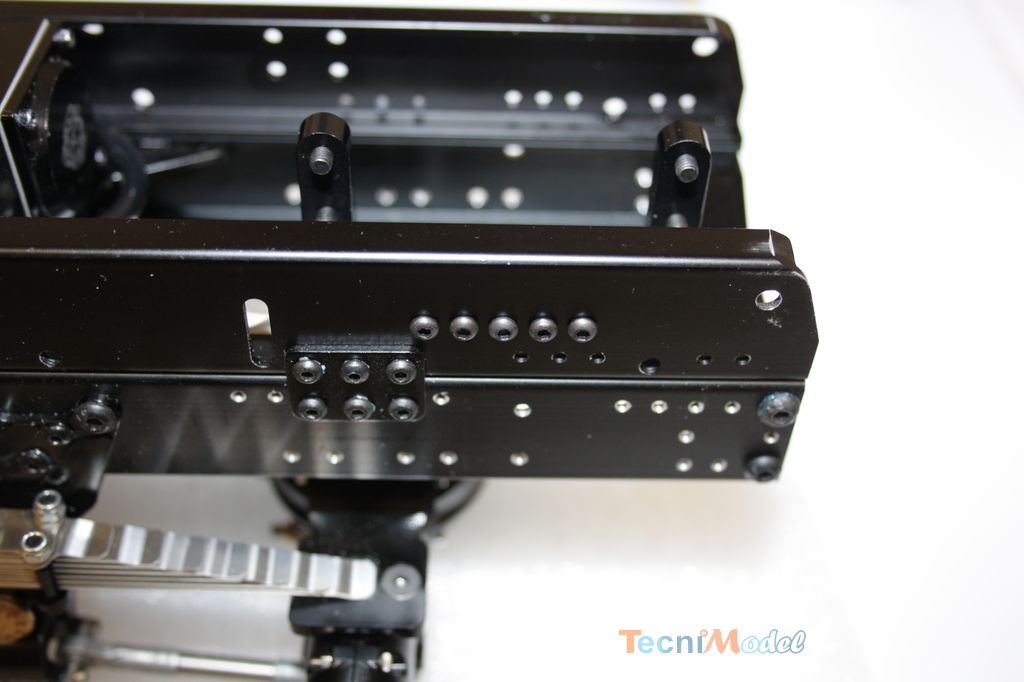

Installer le servo low profile sur le support à l’aide de 4 vis M3x8.
Puis fixer le support au faux-châssis avec 5 vis M2x6.

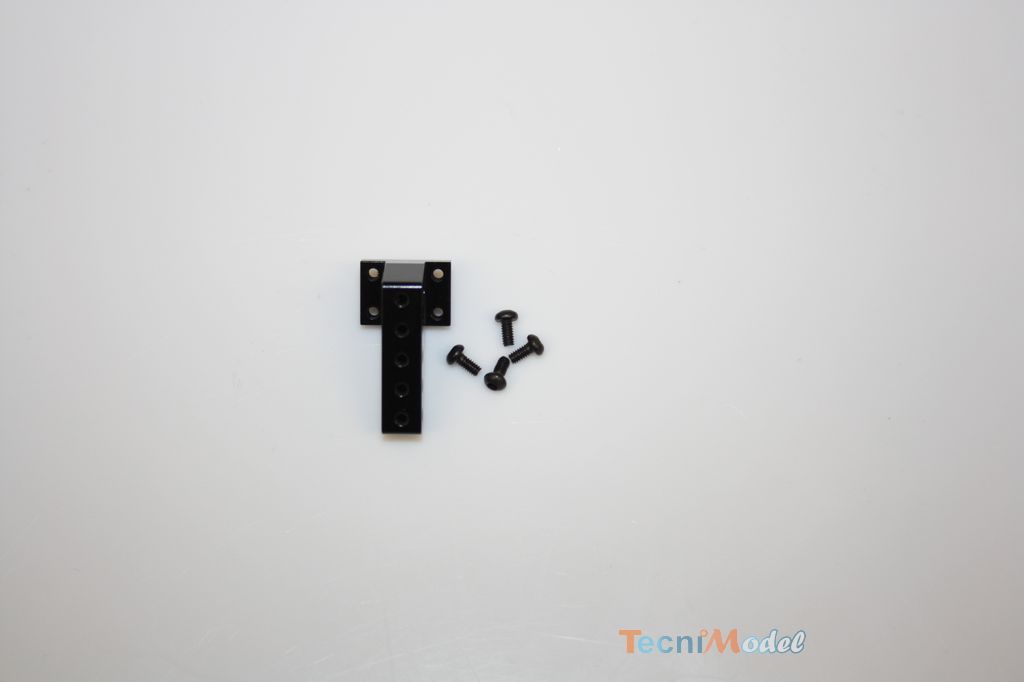

Installation du support des câbles de blocage des différentiels
– 4 vis M2x4
– 6 vis M2x5

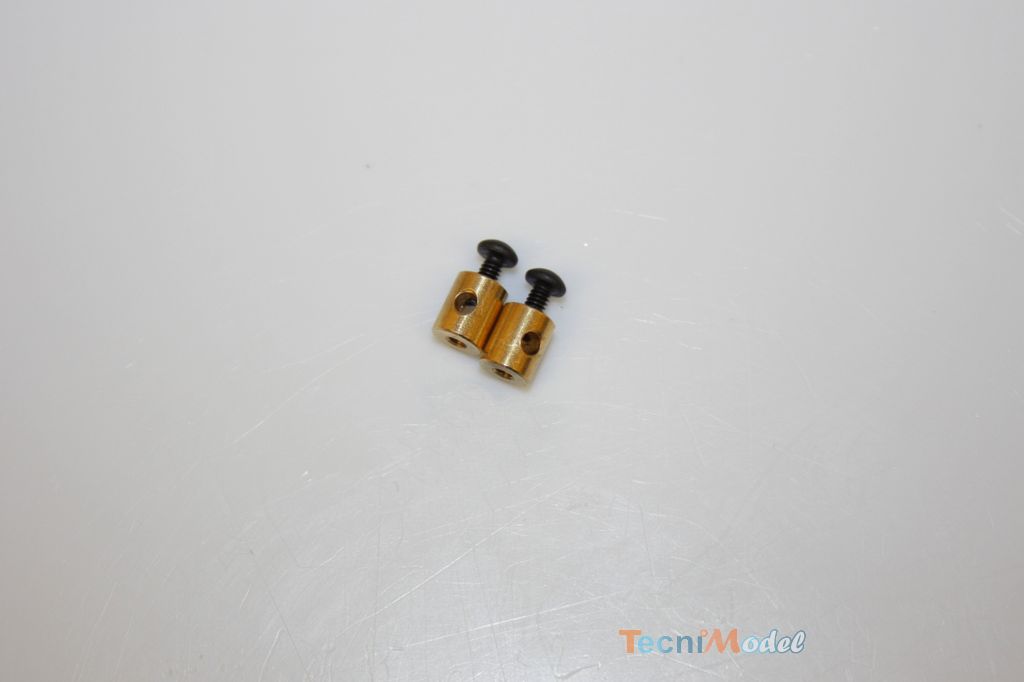

– 6 guides en laiton

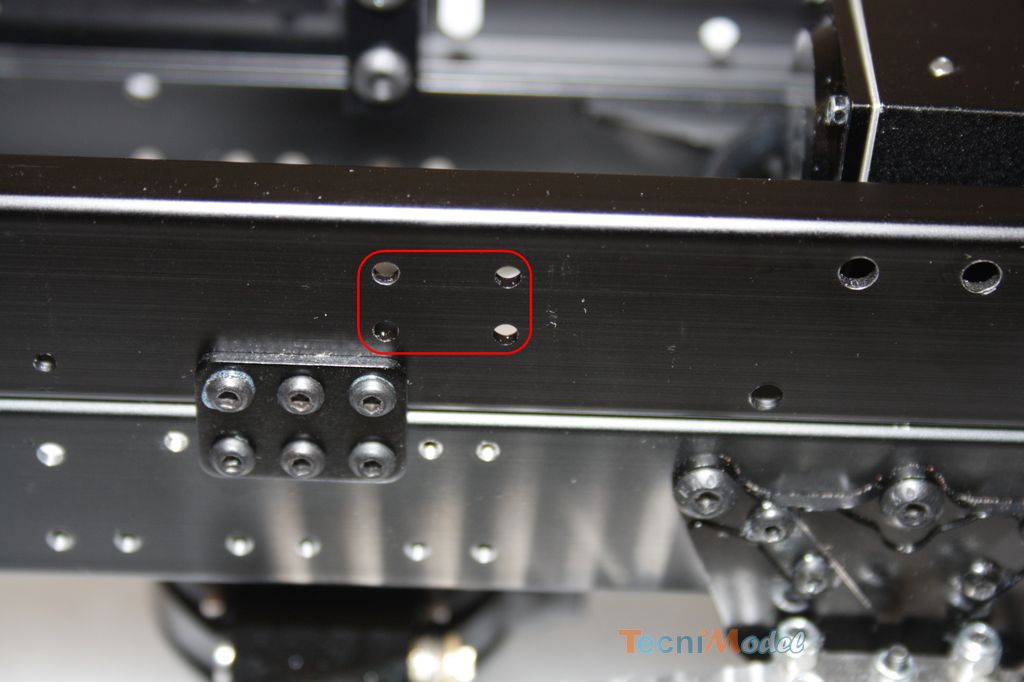

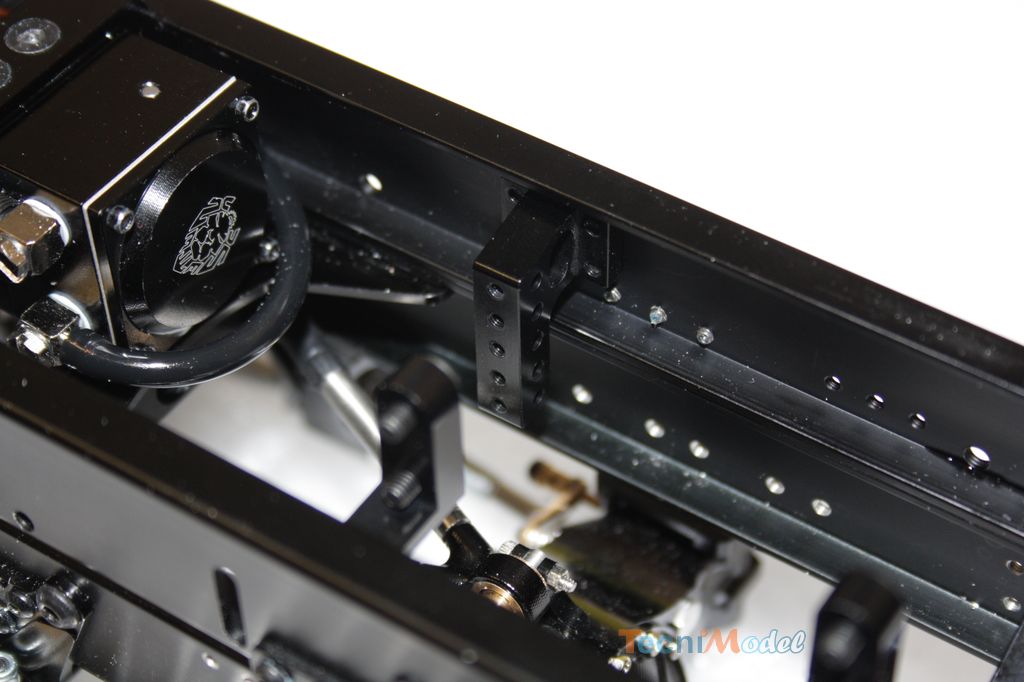

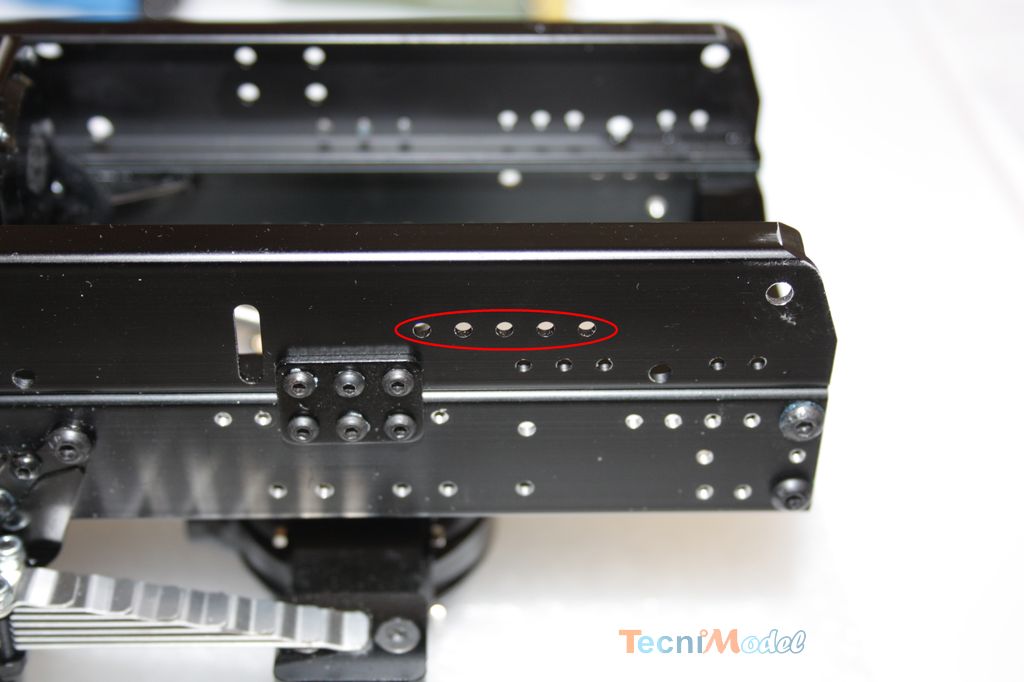

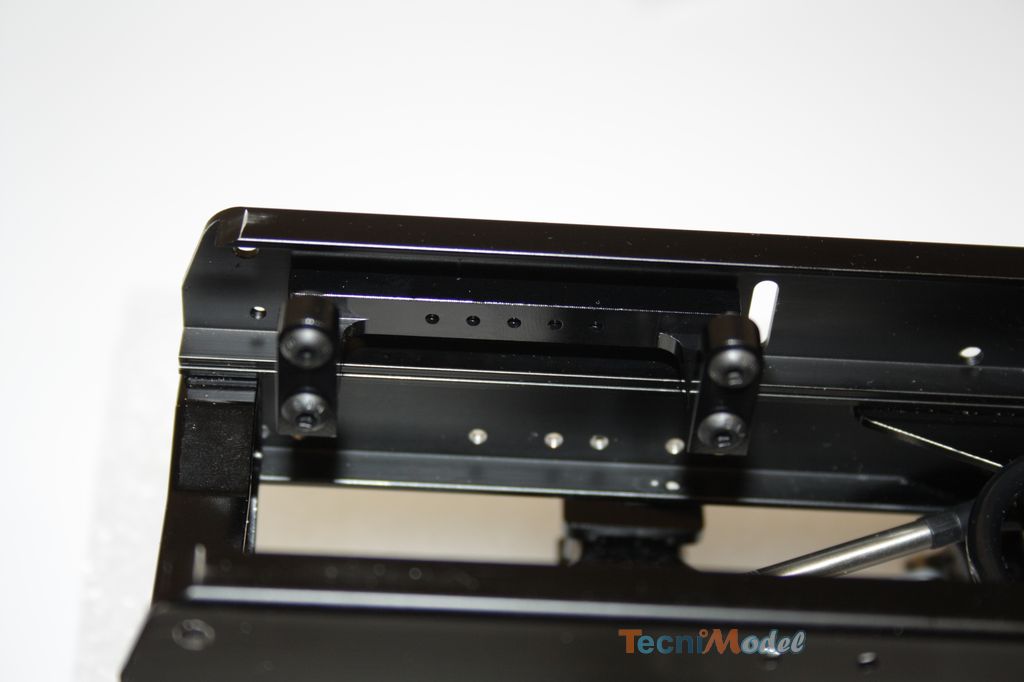

Fixer le support des câbles de blocage des différentiels à l’intérieur du châssis avec 4 vis M2x4.

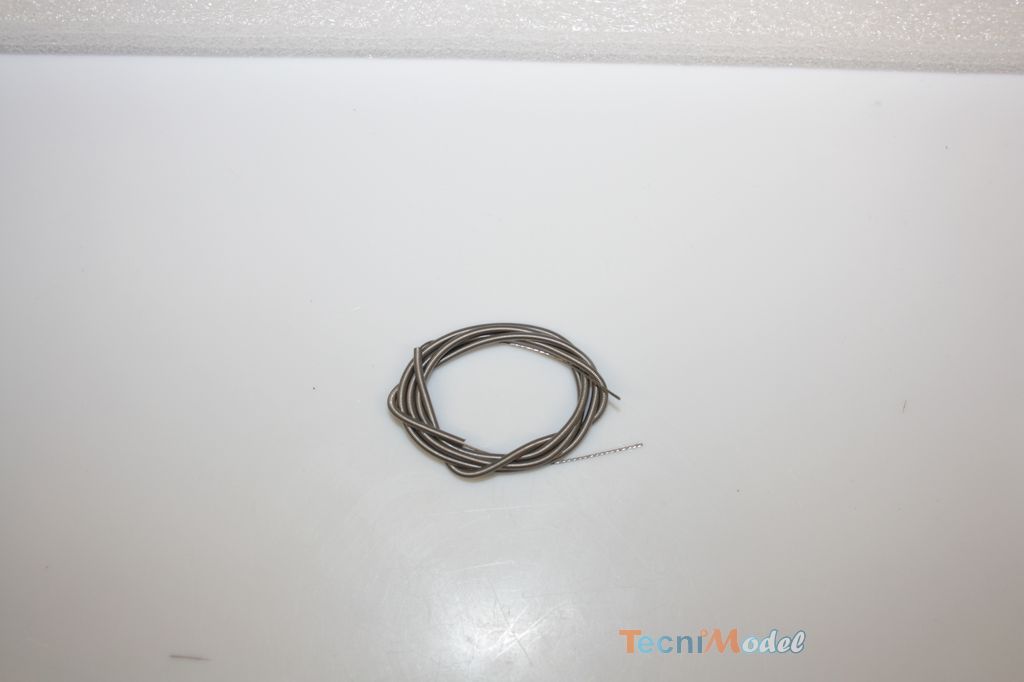

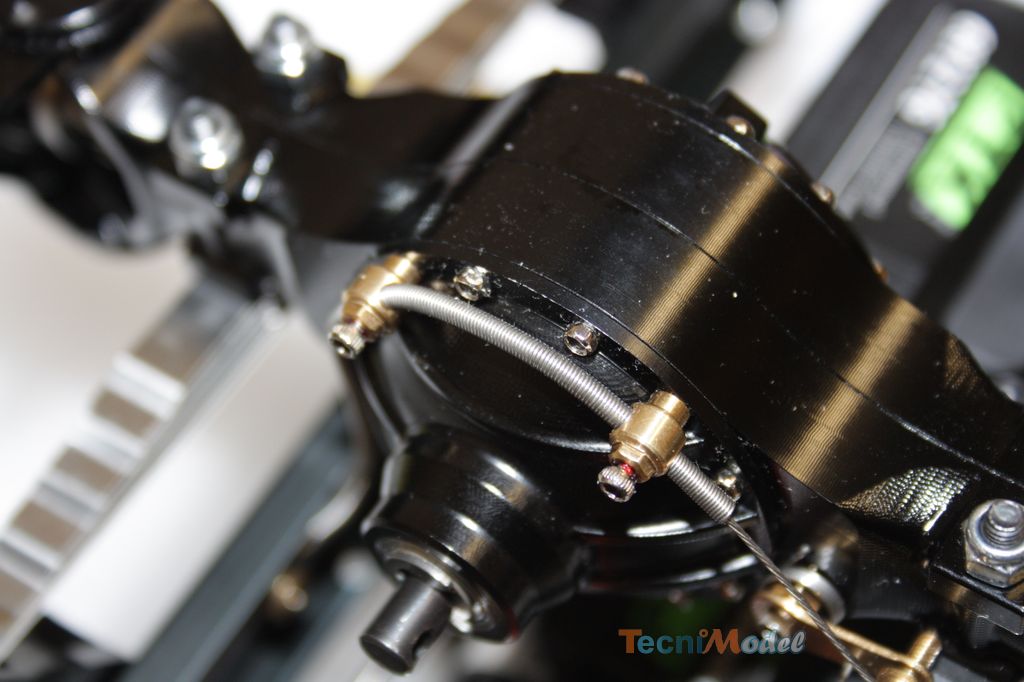

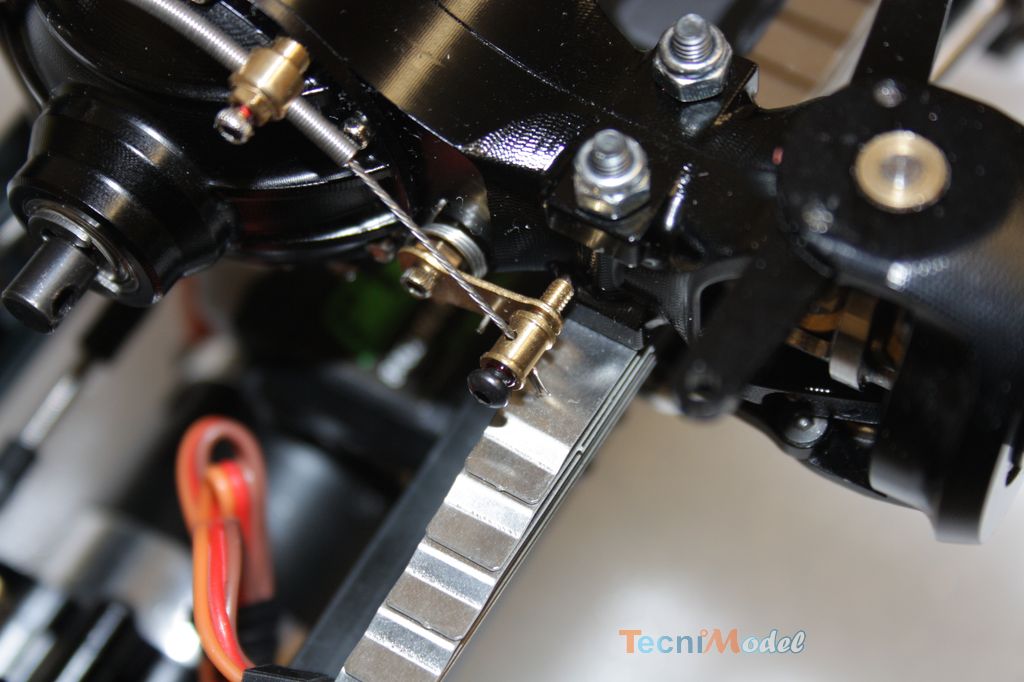

Installer le câble et sa gaine sur l’essieu avant.

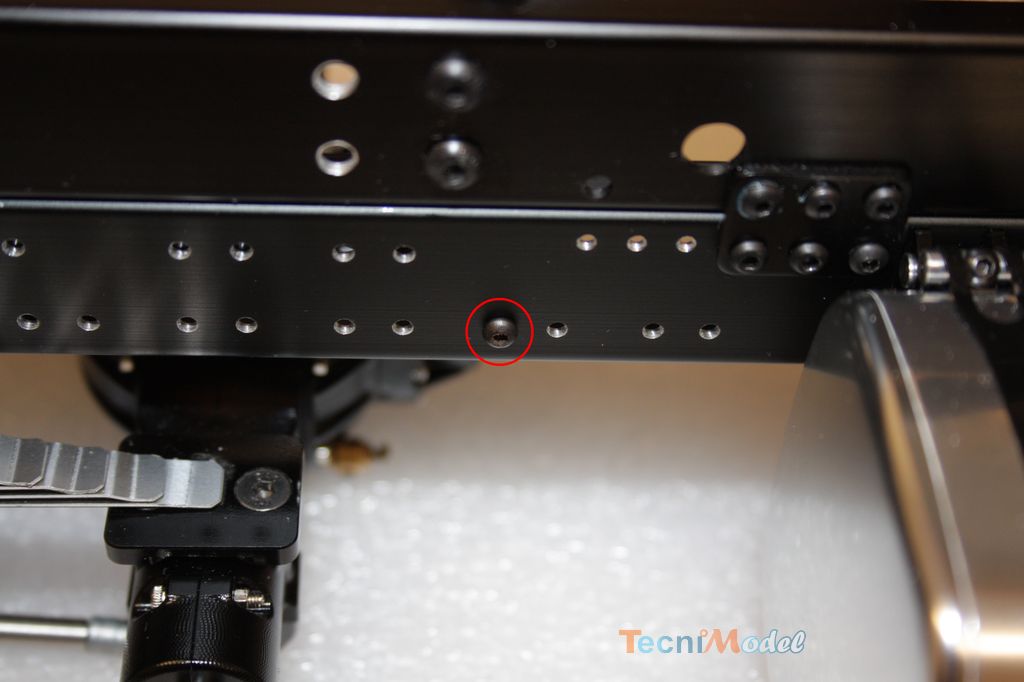

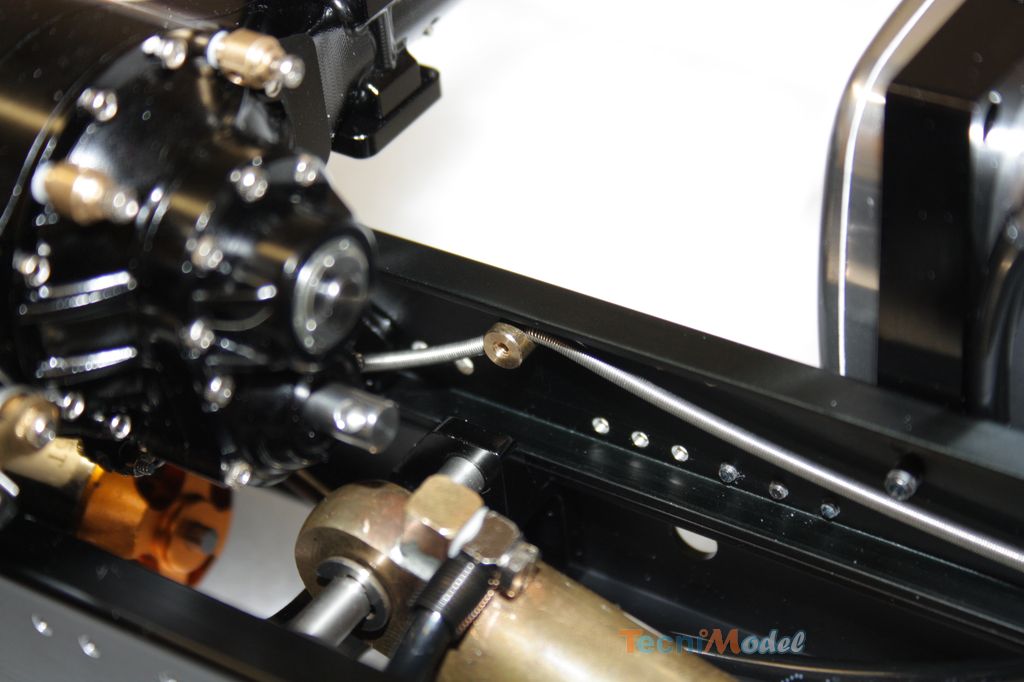

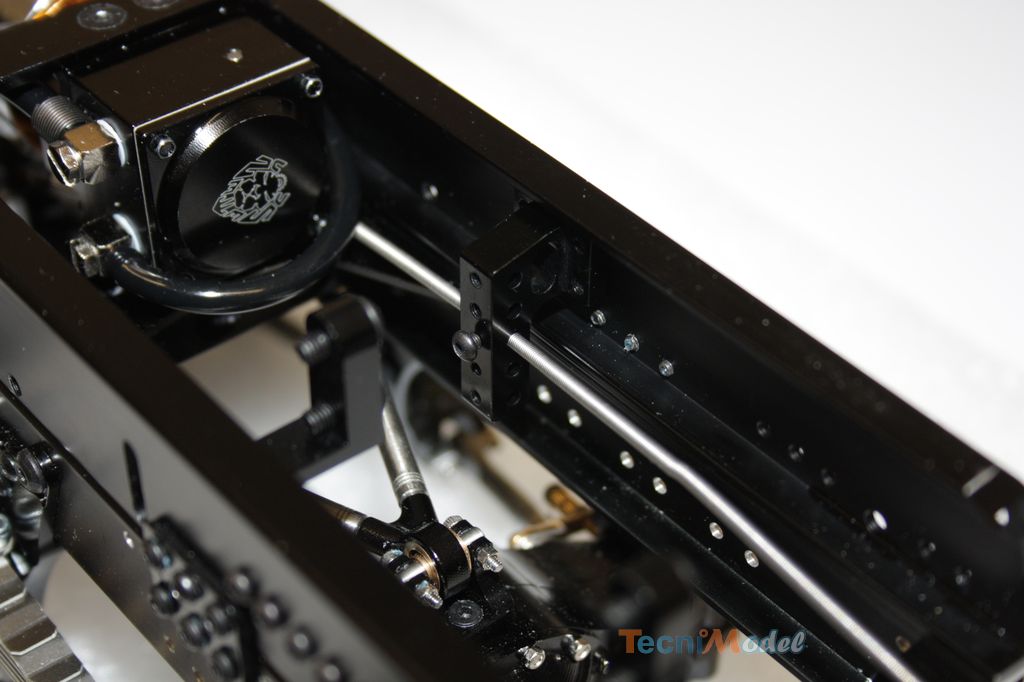

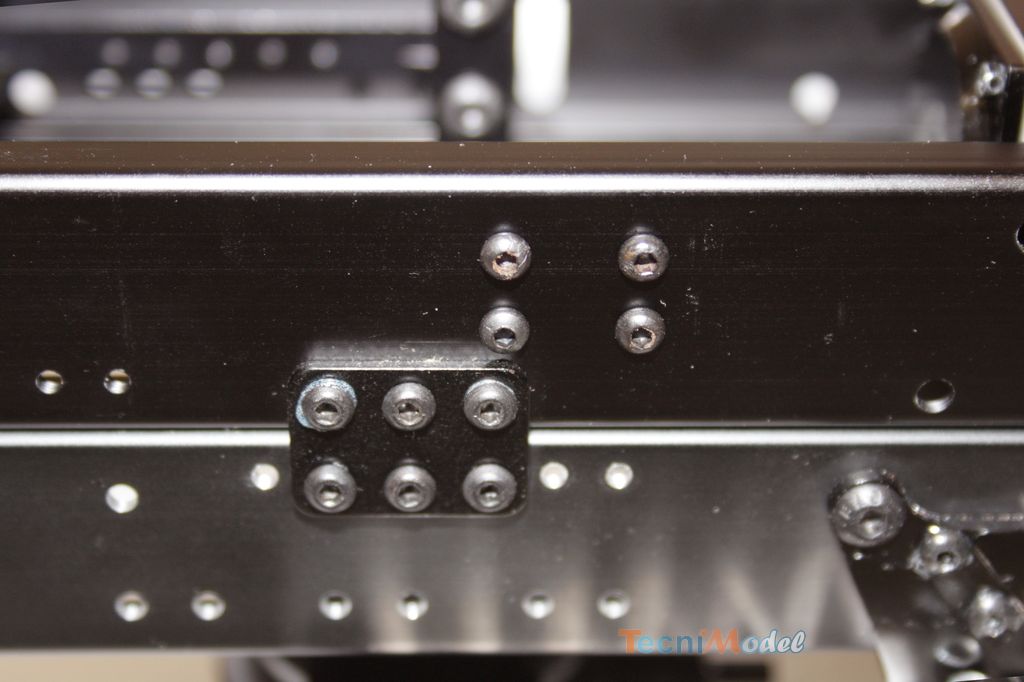

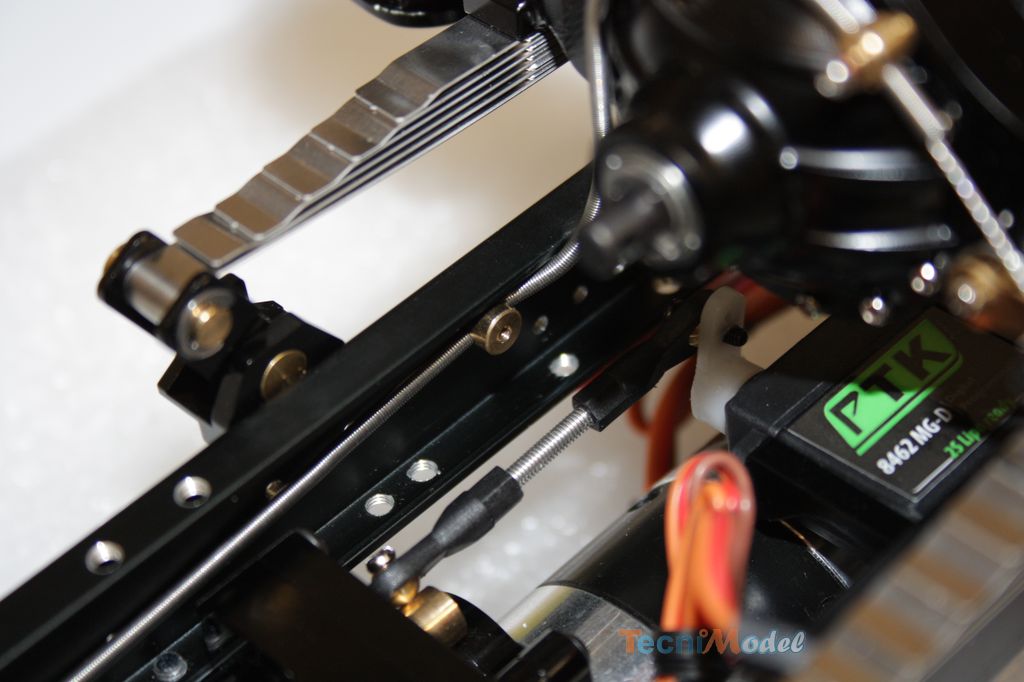

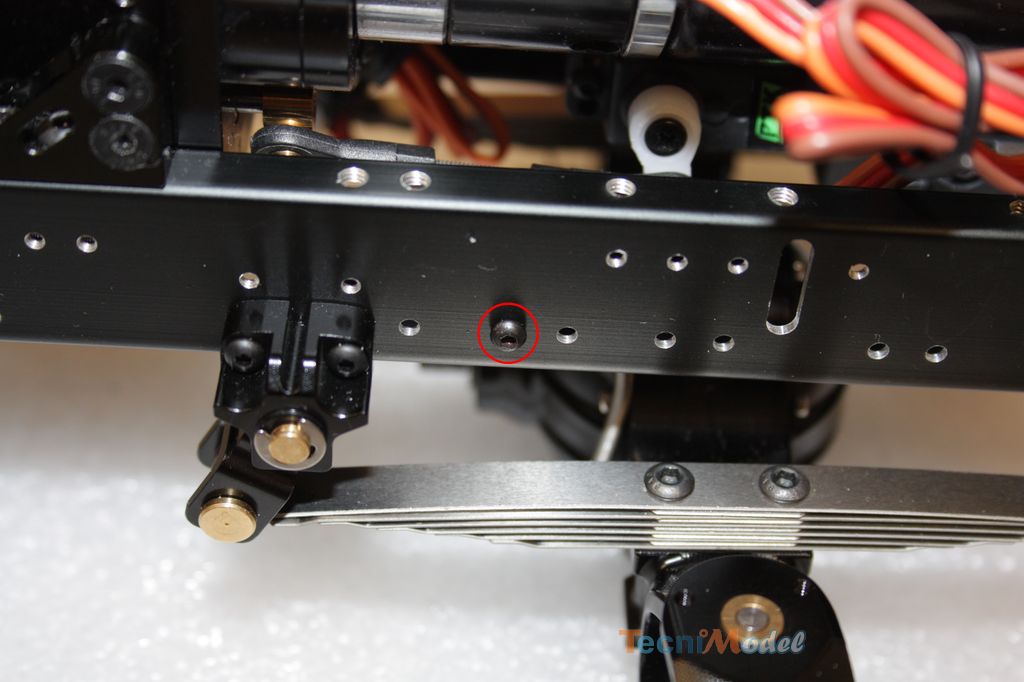

Ensuite, fixer des guides en laiton avec des vis M2x5 à l’intérieur du longeron pour emmener le câble et sa gaine jusqu’à l’arrière du châssis. Les vis servant au montage des guides servent également à pincer la gaine pour la maintenir en position. Les guides restent libres de rotation.
Amener le câble de blocage de l’essieu avant et sa gaine jusqu’au support de câbles.

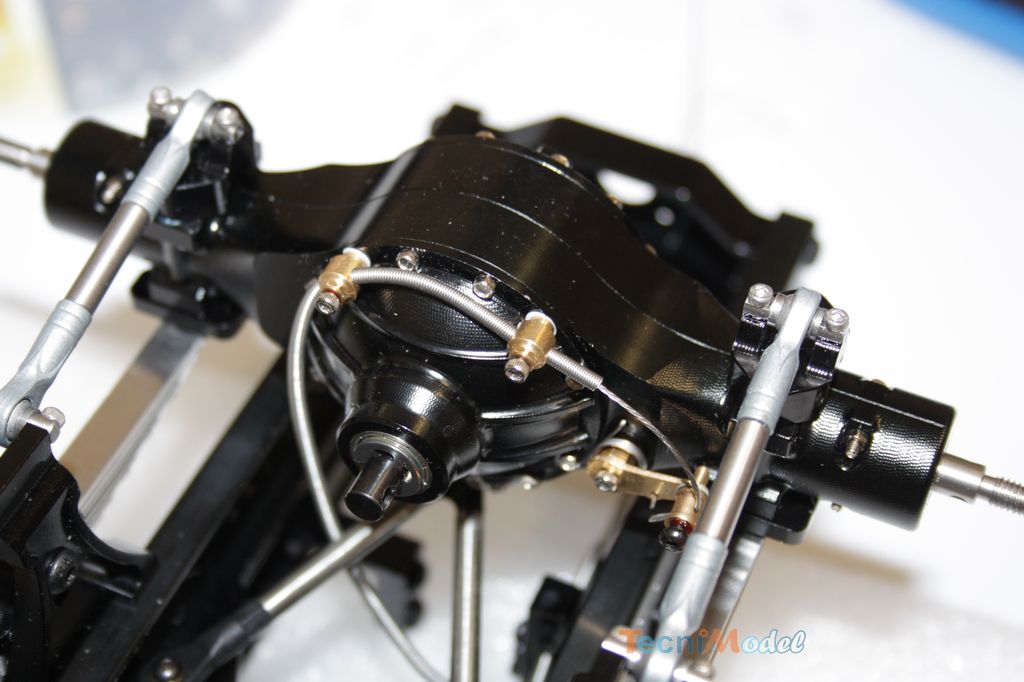

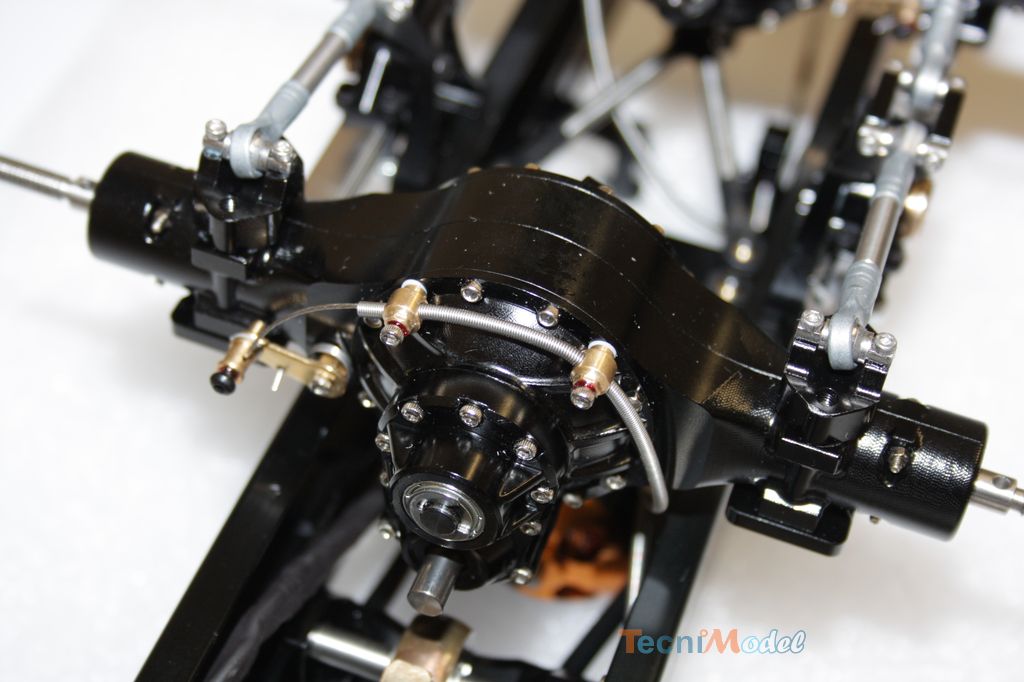

Installer les câbles et leurs gaines sur les essieux arrière.

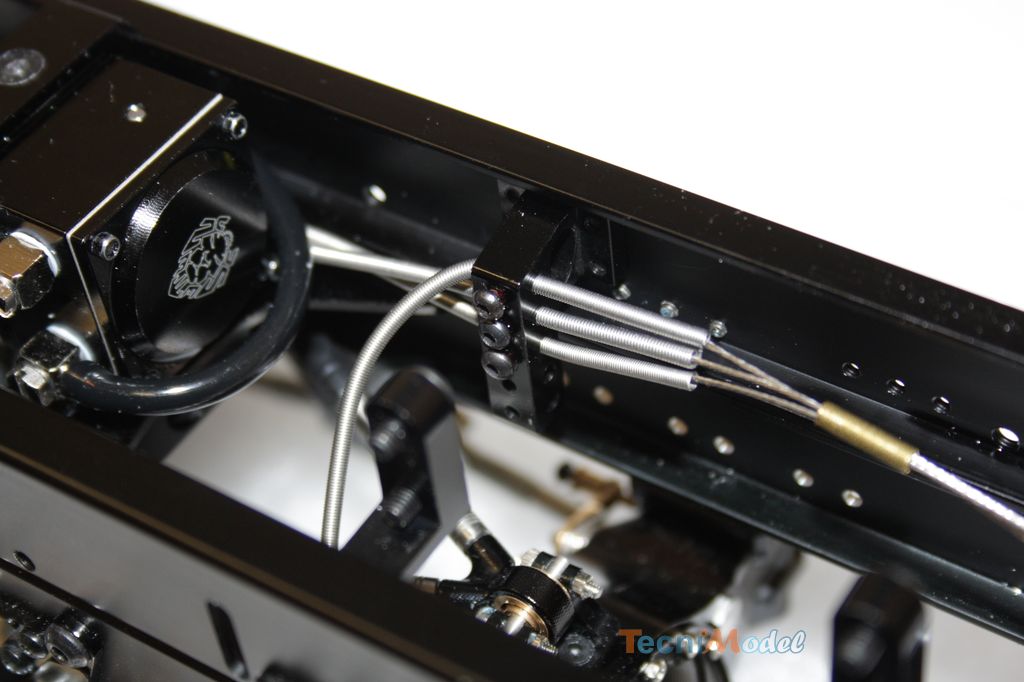

Ramener les 2 câbles des essieux arrière et leurs gaines jusqu’au support de câbles. Couper le surplus de câbles et de gaines.
