Pour calculer la valeur d’une résistance, il faut appliquer la loi d’Ohm, à savoir : R = U / I, elle permet de calculer la valeur d’une résistance lorsque l’on connait la tension d’alimentation et l’intensité désirée.

Dans la loi d’Ohm, la tension est exprimée en volts (V), la résistance en ohms (Ω) et l’intensité en ampères (A).

Pour simplifier cette opération de calcul, on trouve sur internet des calculateurs prévus à cet effet, comme celui-ci.

Déterminer le bon courant pour la bonne luminosité

Pour une luminosité faible telle qu’une veilleuse ou un feu de position, le courant à renseigner est d’environ 5mA.

Pour une luminosité plus importante telle que des feux de croisement ou des clignotants, renseigner un courant de 8 à 10mA.

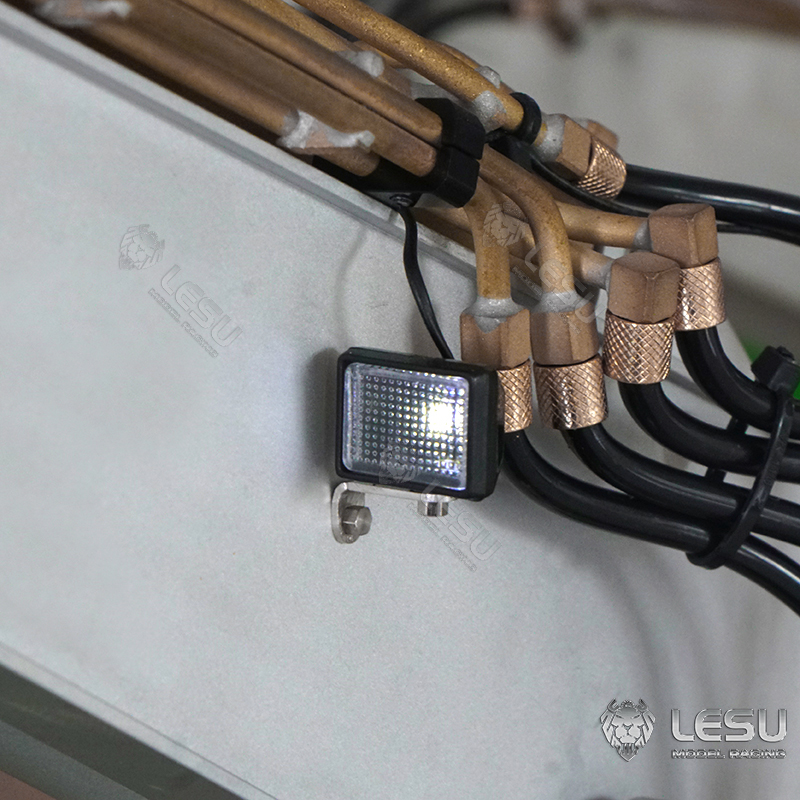

Pour une luminosité forte telle qu’un projecteur ou un feu longue portée, renseigner un courant de 15 à 20mA (la différence de luminosité n’est pas significative).

Attention : ne pas dépasser 20mA dans une led classique, ceci engendrerait une déterioration voir sa destruction !

Calcul de la valeur de la résistance

Retournons sur le calculateur proposé un peu plus haut : https://www.digikey.fr/fr/resources/conversion-calculators/conversion-calculator-led-series-resistor

Pour déterminer la valeur de la résistance, il faut renseigner 3 paramètres :

• Tension d’alimentation
• Tension directe
• Courant direct

Entrer la tension de fonctionnement de votre modèle : 6v, 7.2v, 8.4v, 12v …

Entrer la tension directe envoyée à la LED (le voltage appliqué à une led dépend de sa couleur) : se référer au tableau suivant

Entrer le courant direct, en fonction de la luminosité souhaitée.

Pour rappel :

• Luminosité faible = 5mA
• Luminosité moyenne = 8 à 10mA
• Luminosité forte = 15 à 20mA
