Préparation de divers éléments
Le montage général nécessite une mise en peinture des éléments du châssis. Pendant cette phase, d’autres éléments sont assemblés en avance de phase, afin qu’ils soient prêt lorsque viendra le moment de leur assemblage.
Les chenilles

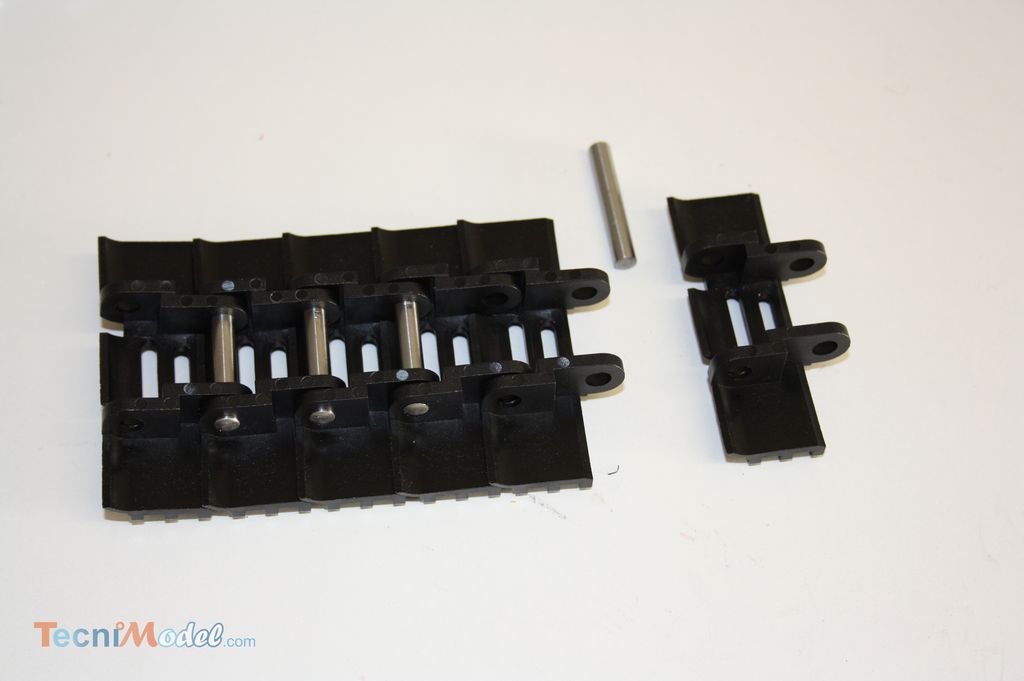

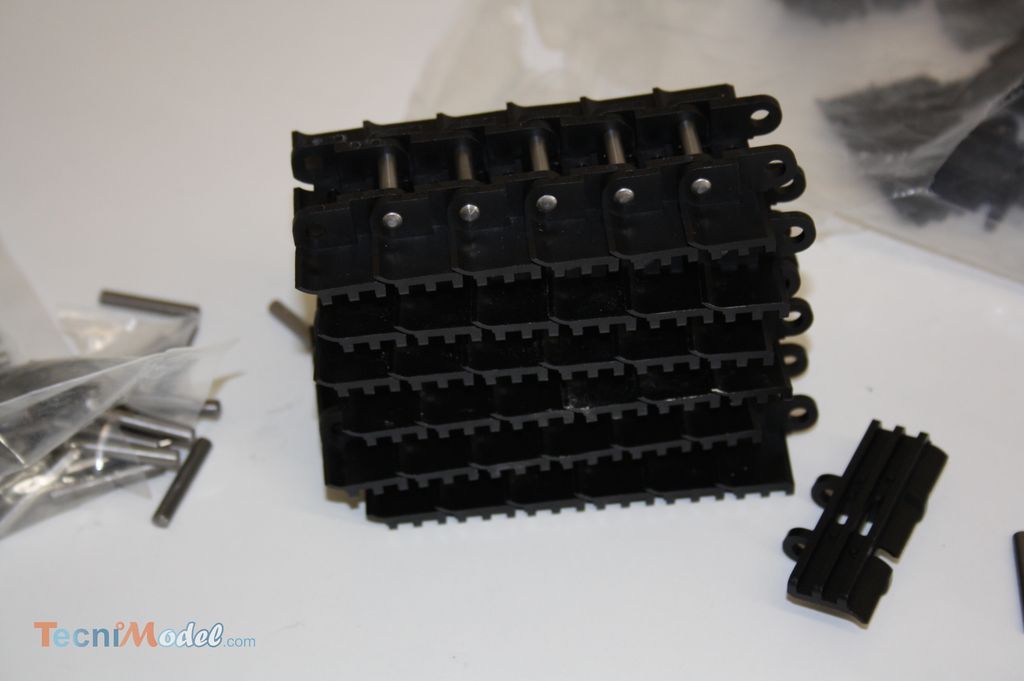

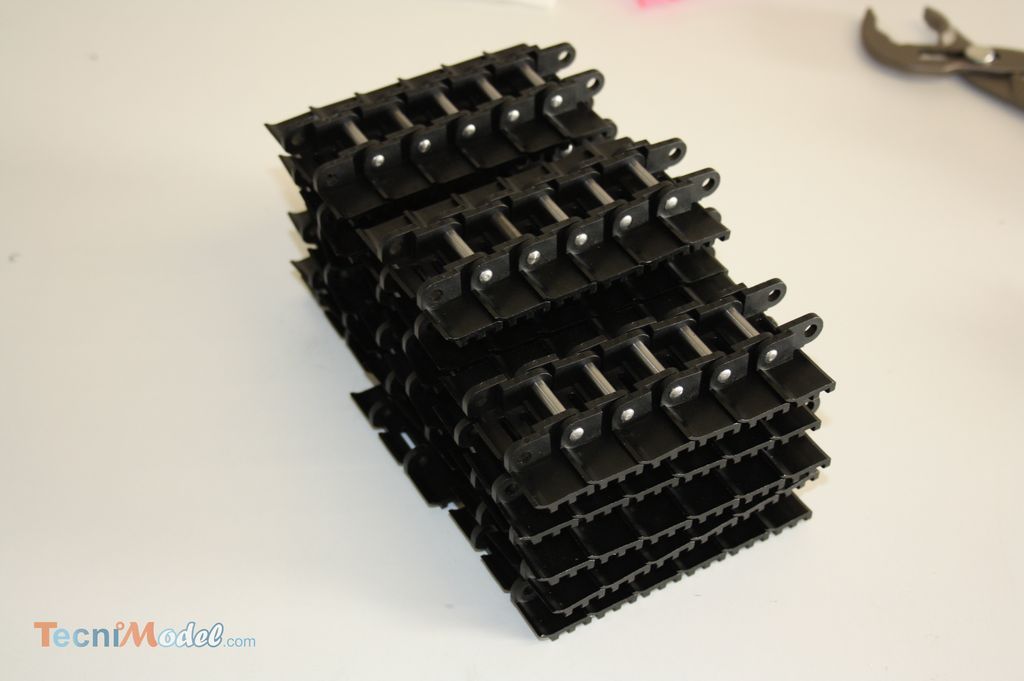

Avant leur montage final, j’ai procédé à l’assemblage des chenilles par petits tronçons de 6 éléments.
Les chenille sont composées d’un plastique injecté semblant très robuste et d’axes en acier. Le montage des axes se fait en force, ce qui élimine les risques qu’un élément se démonte après la perte d’une vis ou d’un circlips.
J’ai conservé quelques éléments non montés, afin de ne pas être trop long lors de l’assemblage des chenilles sur le train de roulement.
La pompe hydraulique

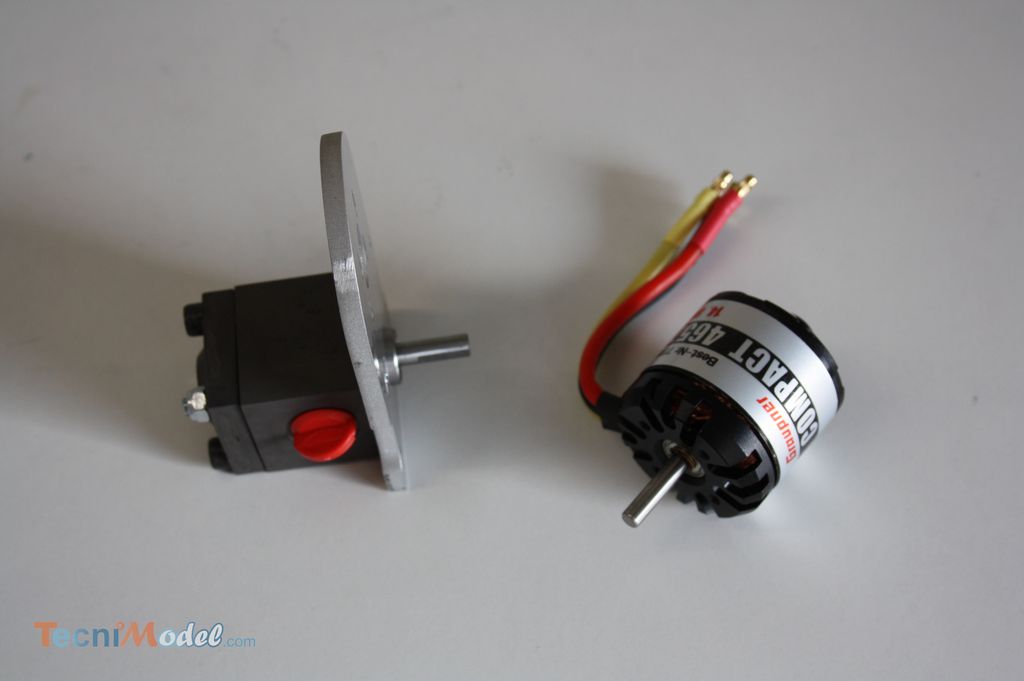

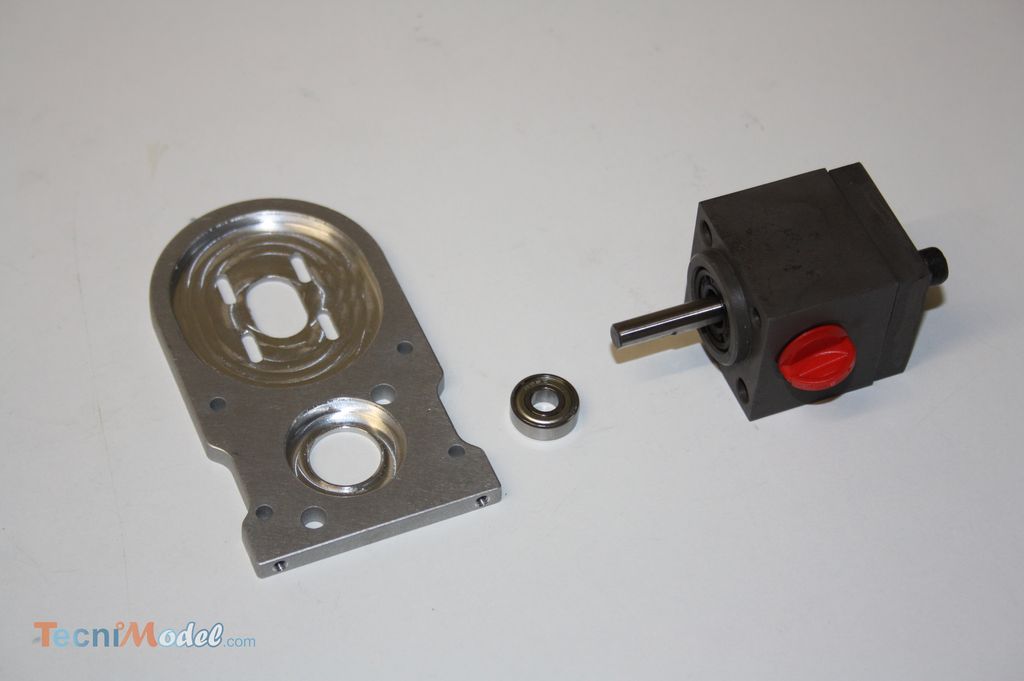

La pompe sera entraînée par un moteur brushless, les deux sont fixés sur un bâti de bonne épaisseur.

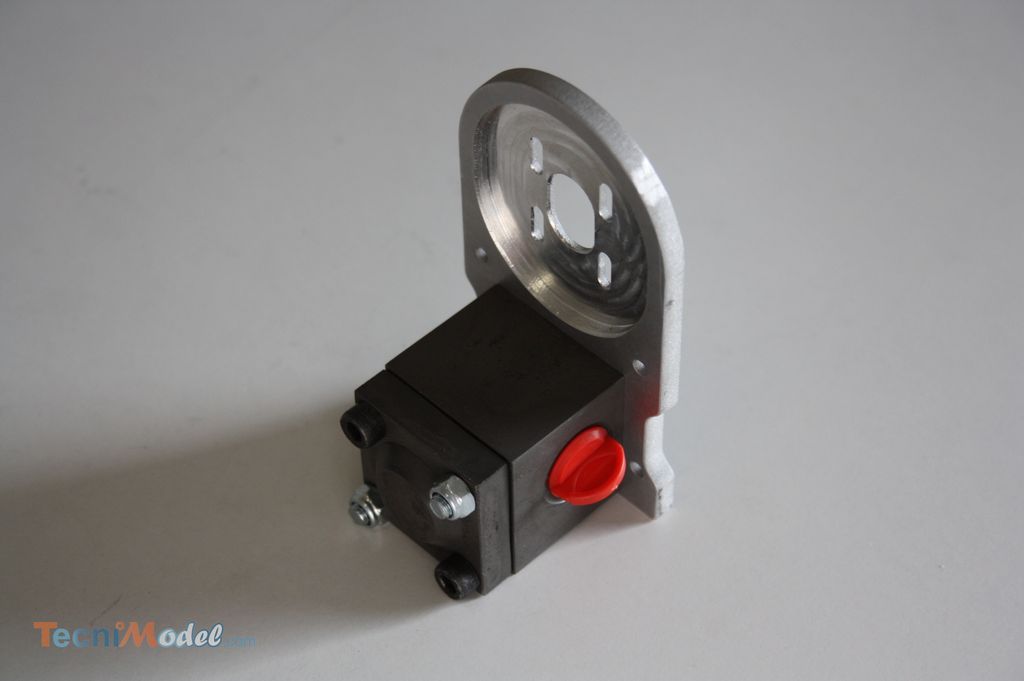

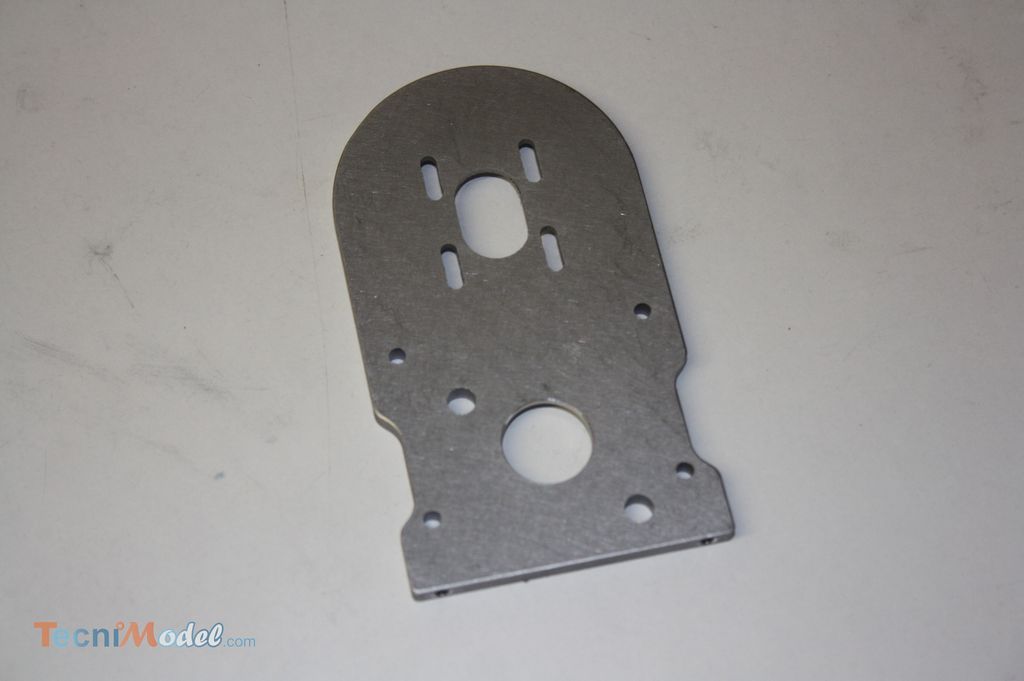

Petit défaut de fabrication à cette étape, les 2 vis qui fixeront la pompe ont des têtes fraisées qui devraient être dans des fraisages, mais ceux-ci ne sont pas réalisés:

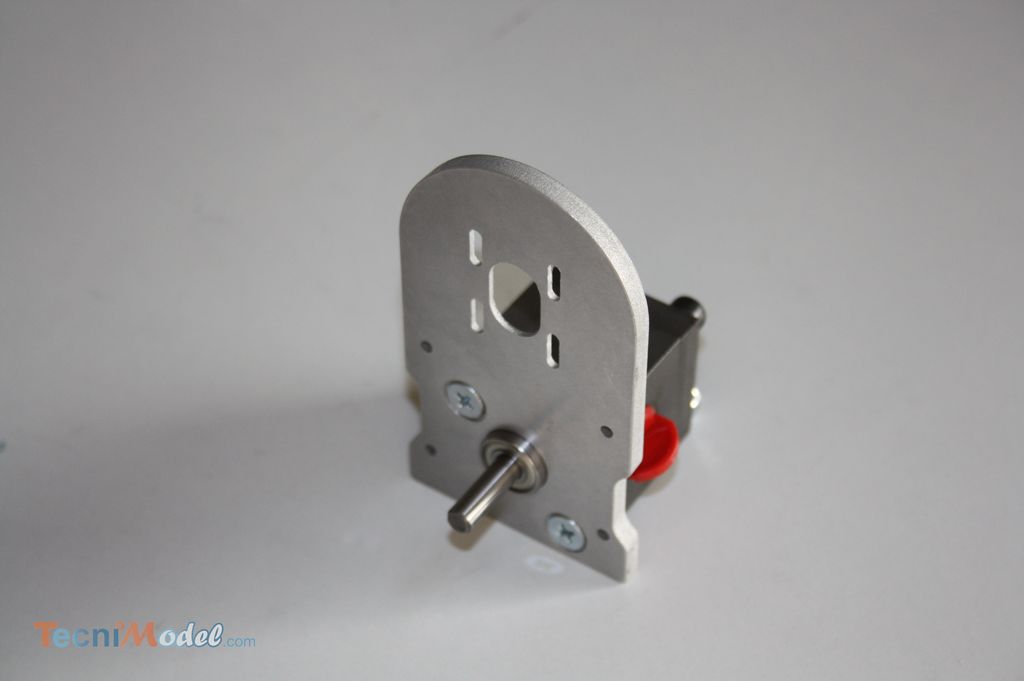

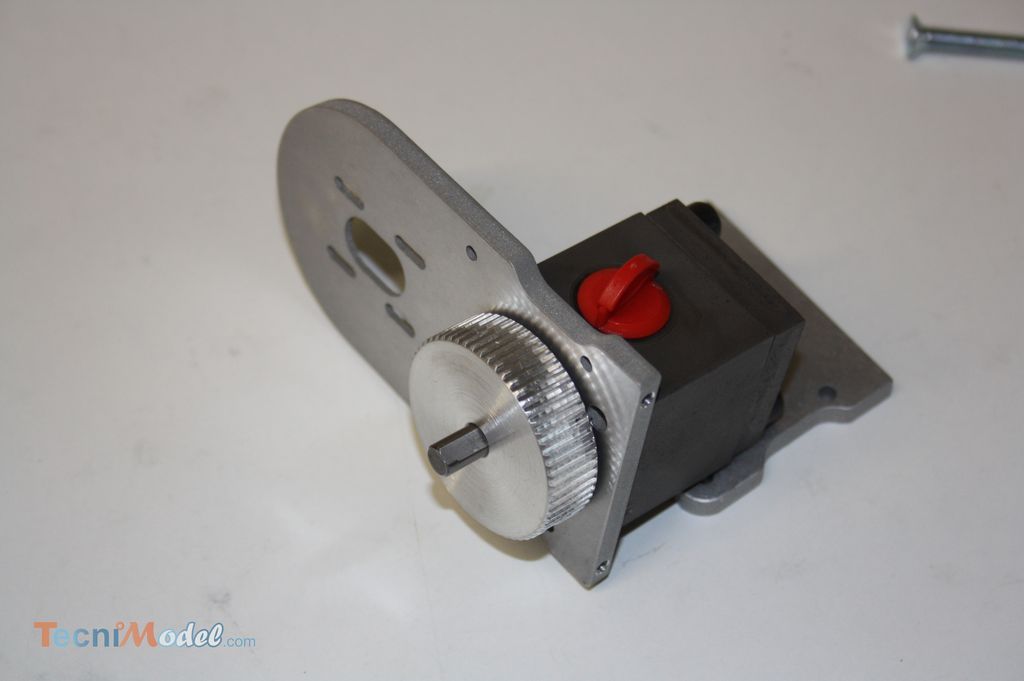

Une fois ceci corrigé, la pompe peut se monter sans problème

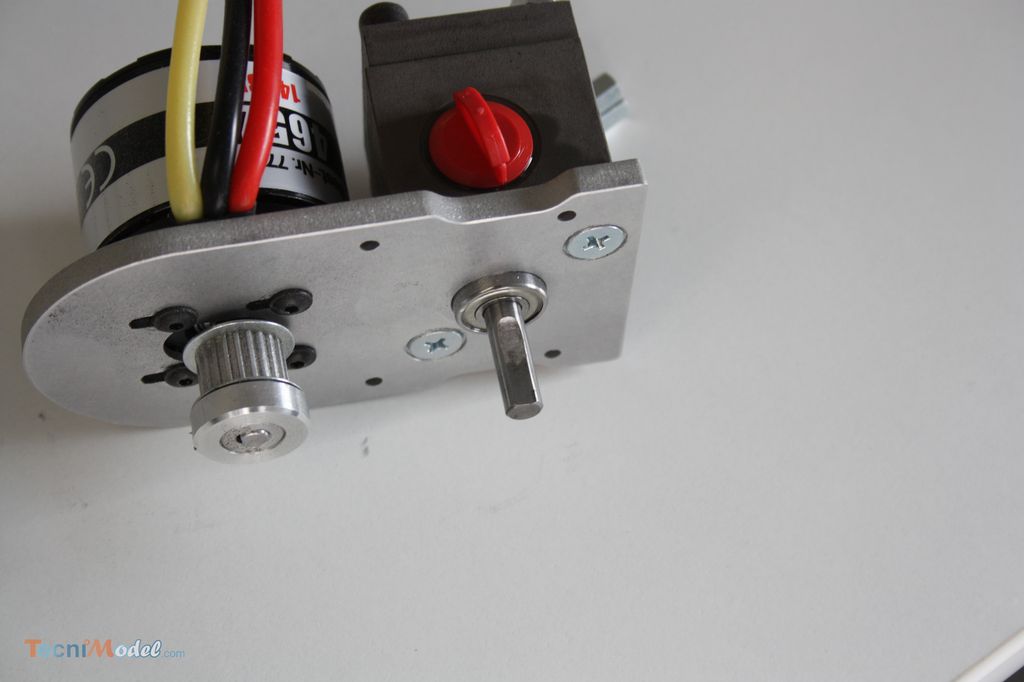

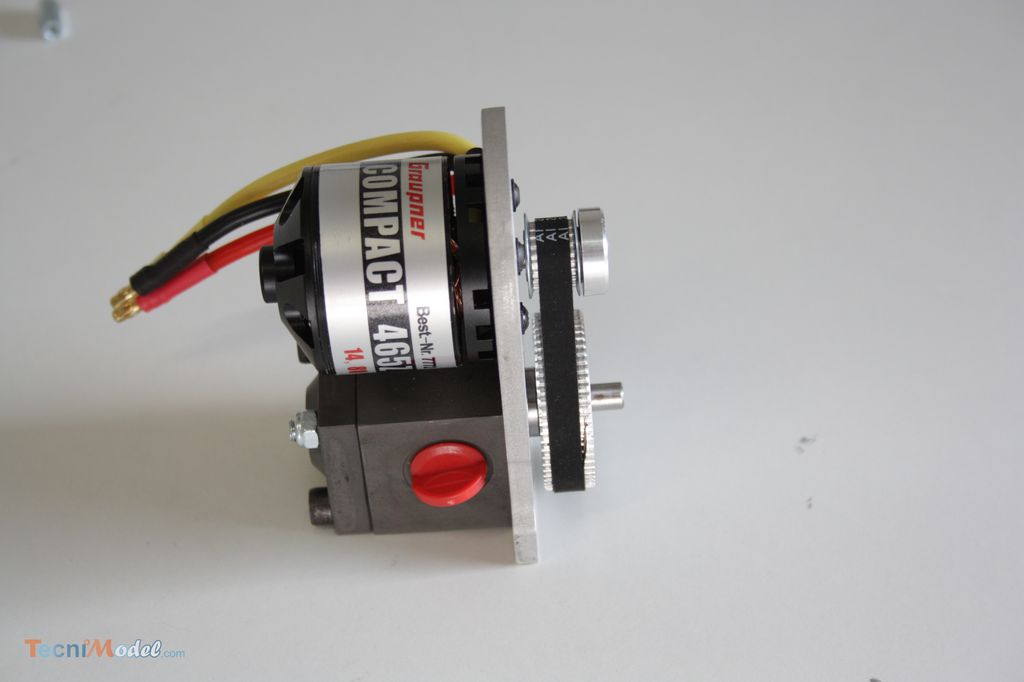

Le moteur brushless livré esst installé, puis sa petite poulie. En alignant la roue denté, je me suis aperçu que le méplat sur l’arbre de pompe n’était pas fait assez long, il a donc fallu le rallonger:

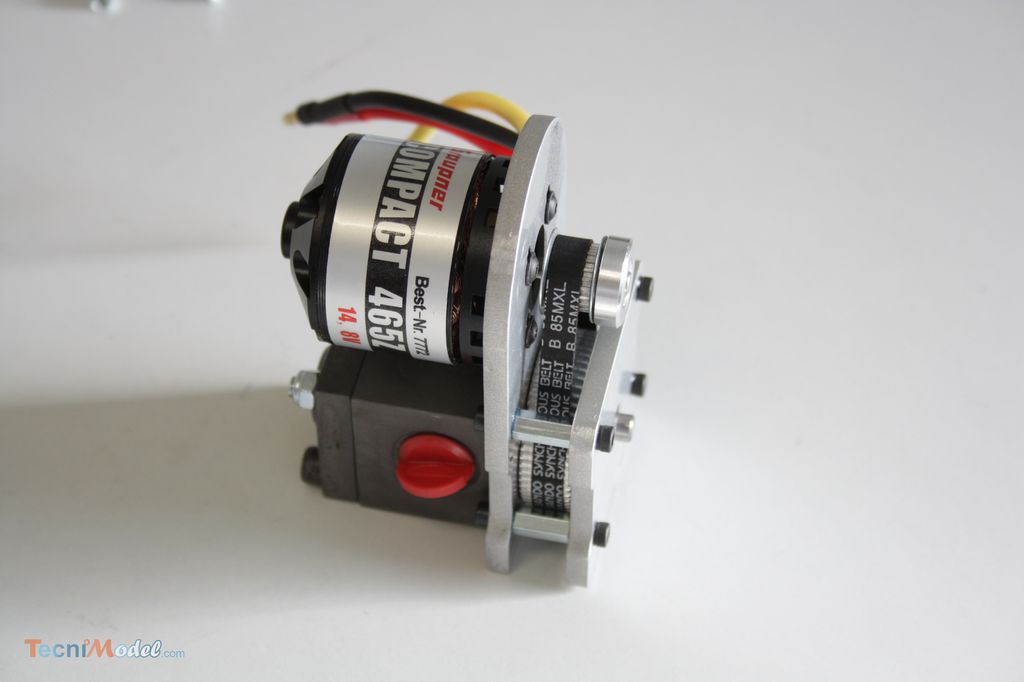

On peut ensuite installer la courroie d’entraînement de la pompe:

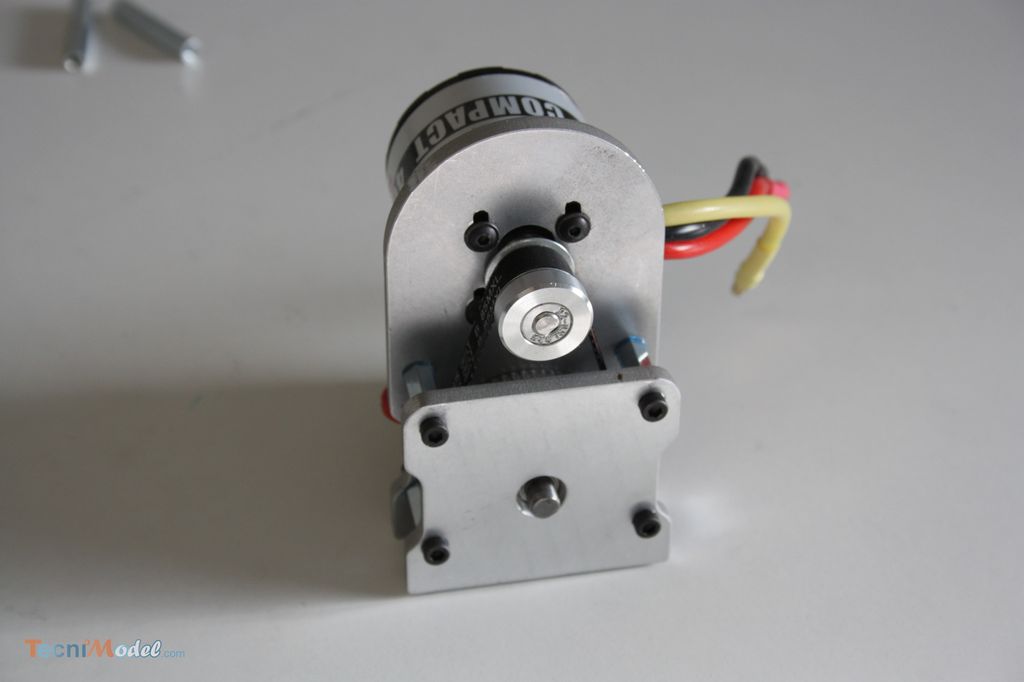

Un renfort de bâti est ensuite installé de l’autre côté de la roue dentée, pour reprendre les efforts sur l’arbre de pompe.
Montage de l’ensemble hydraulique

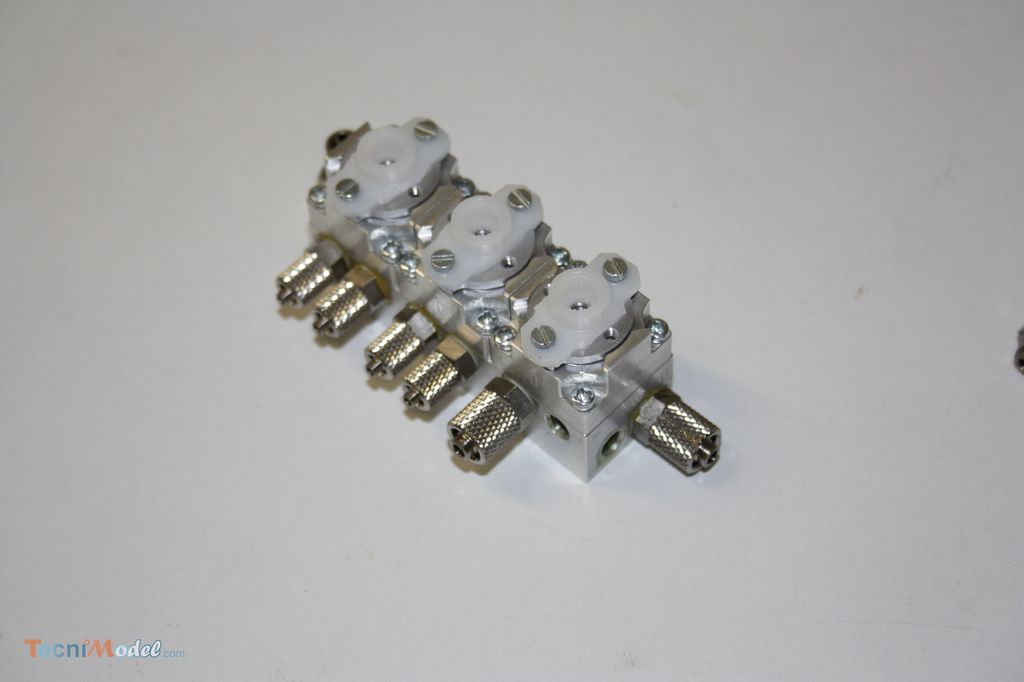

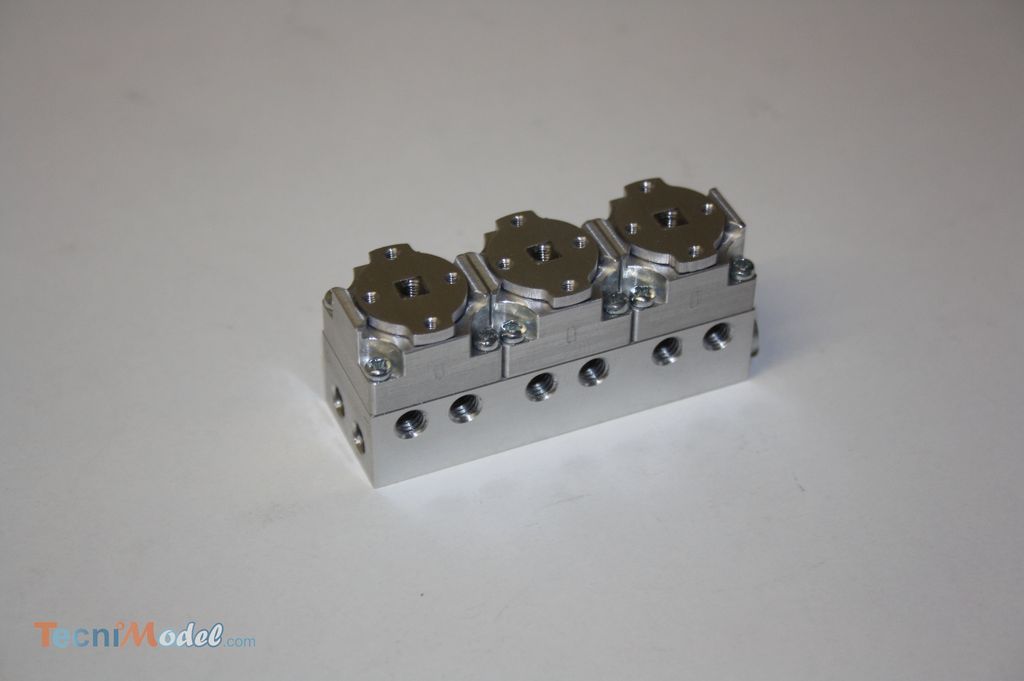

Les distributeurs sont équipés de leurs raccords et des palonniers de servos:

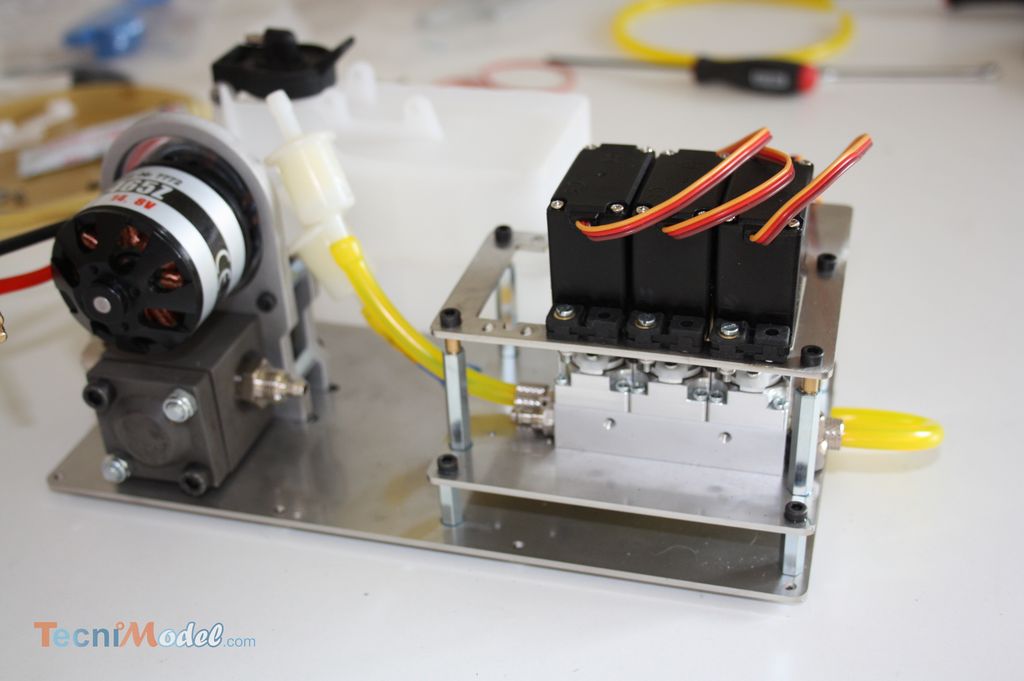

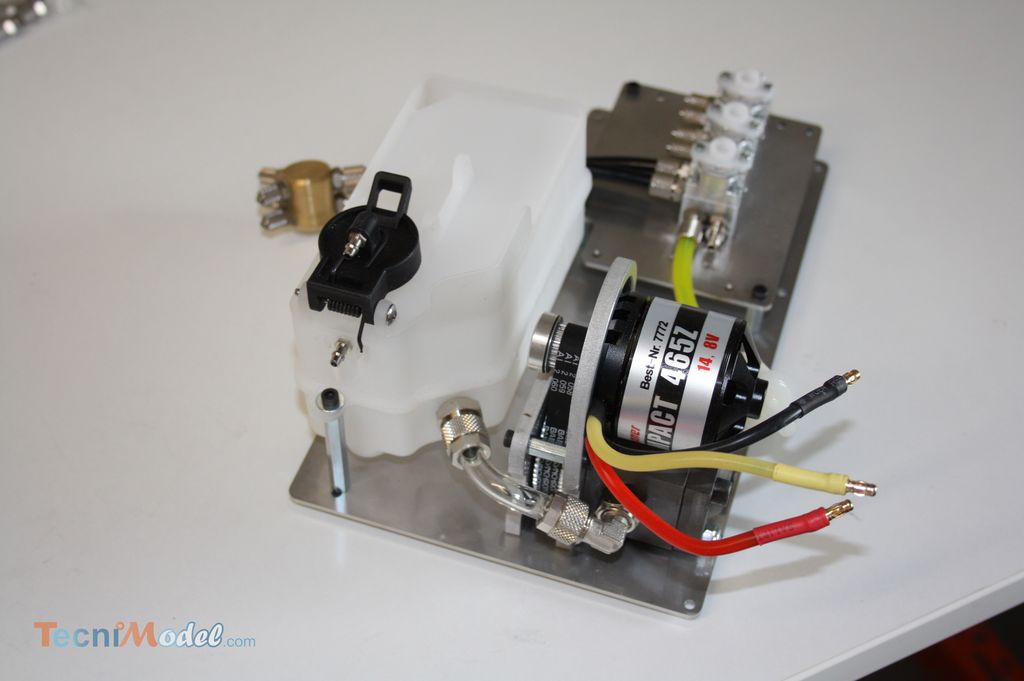

L’ensemble des servo et des distributeurs est monté sur la platine principale, ainsi que la pompe et le réservoir:

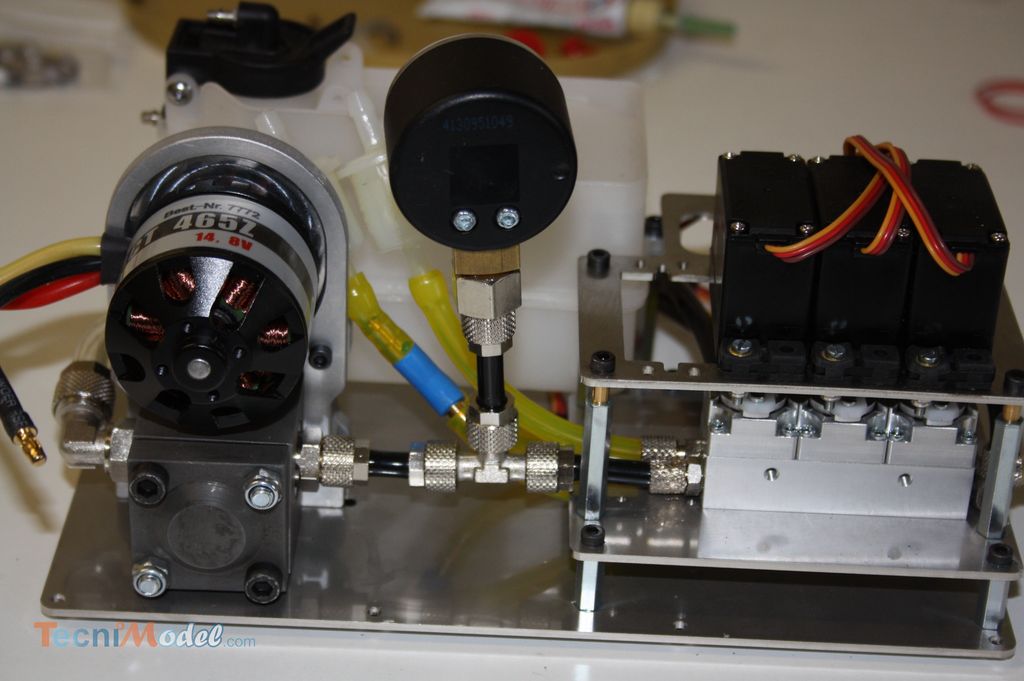

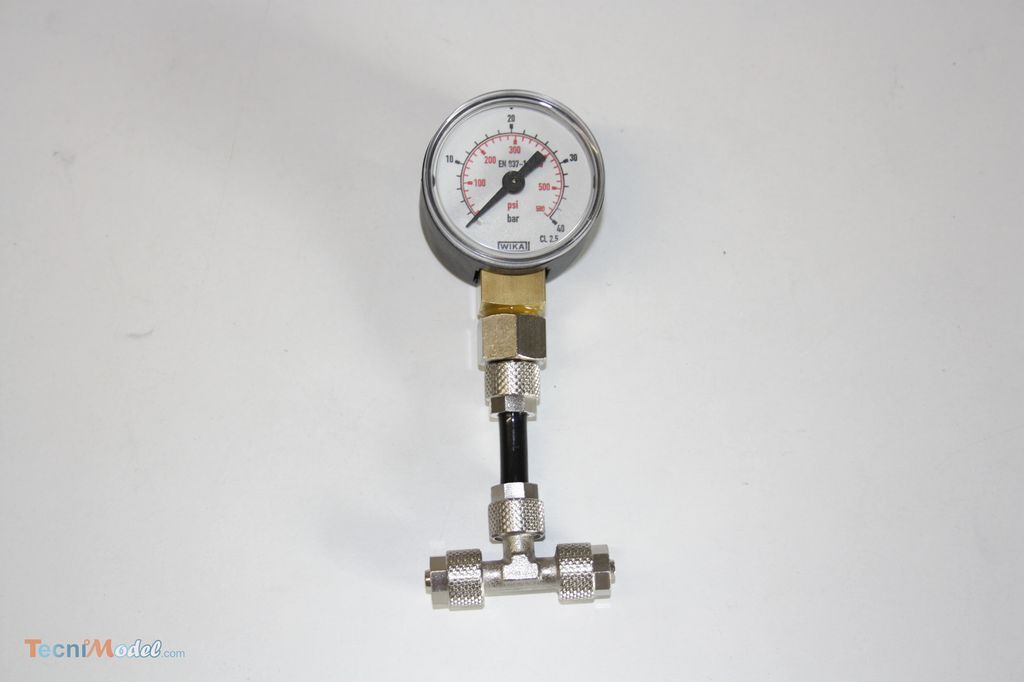

Un manomètre est installé sur le raccordement de la pompe aux distributeurs:
