Finalisation du montage du châssis
(barre anti-encastrement, réservoirs et caissons)

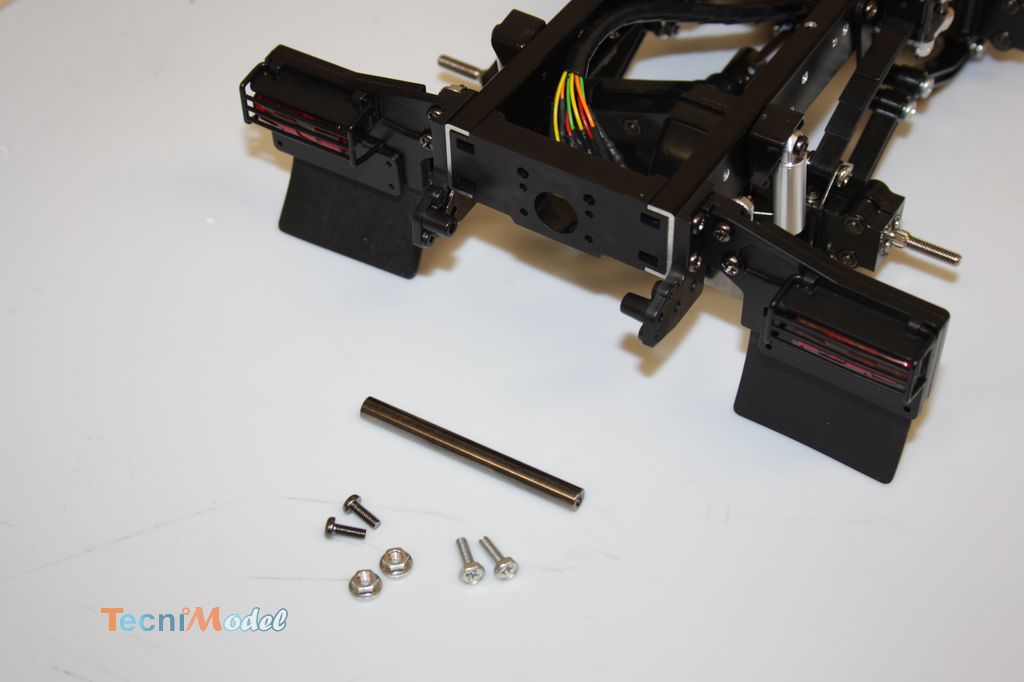

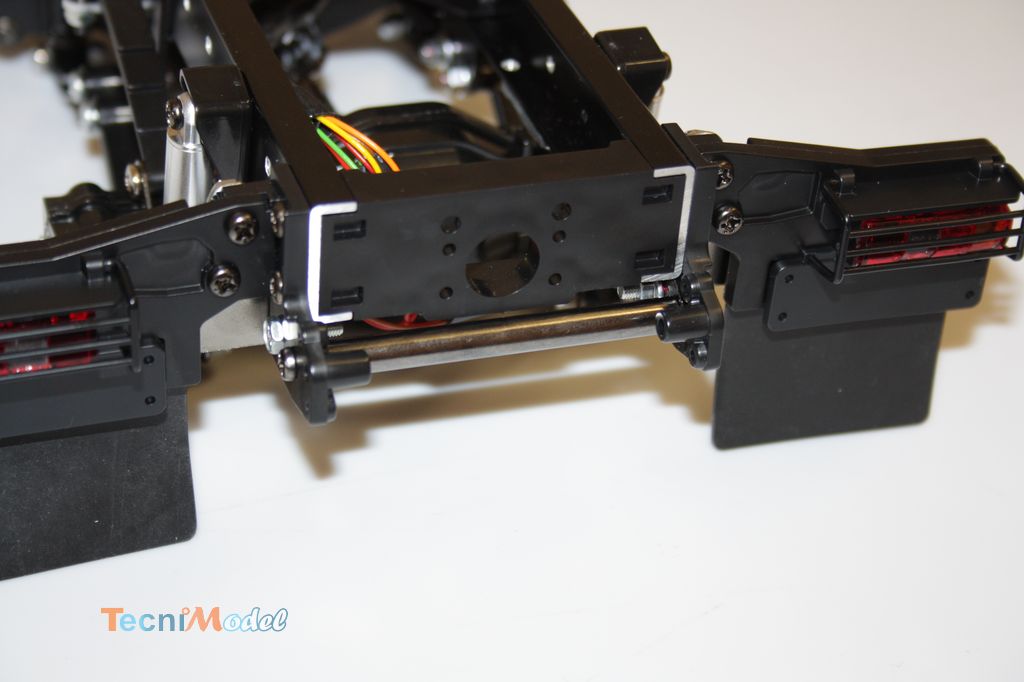

Le montage du châssis se termine par l’installation de la barre transversale ME19 puis la barre anti-encastrement, et l’assemblage et la pose des caissons et réservoirs.

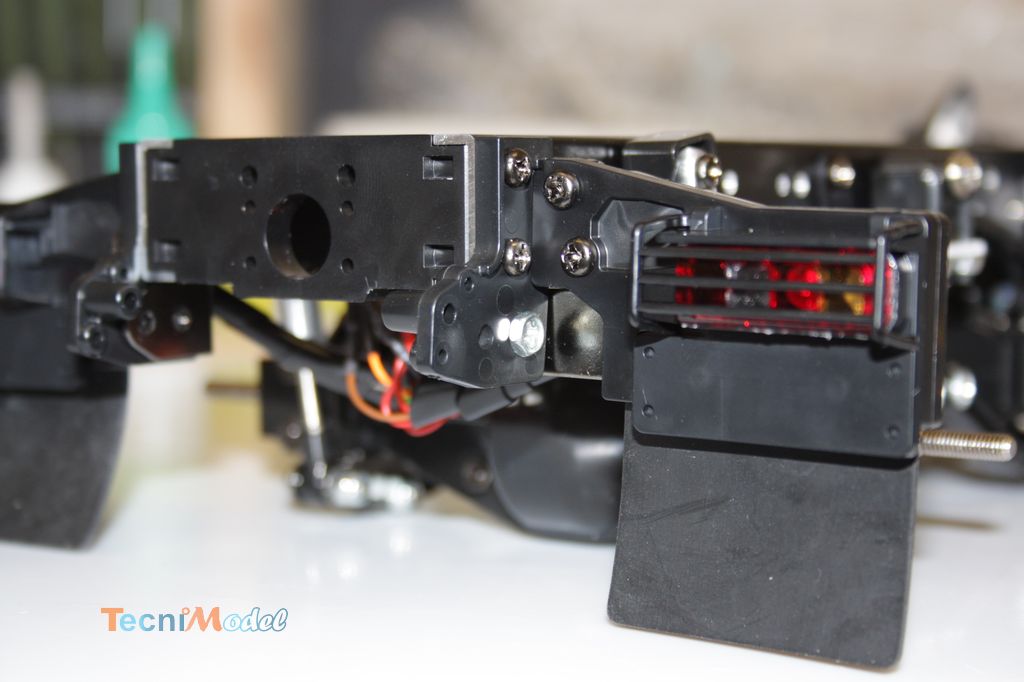

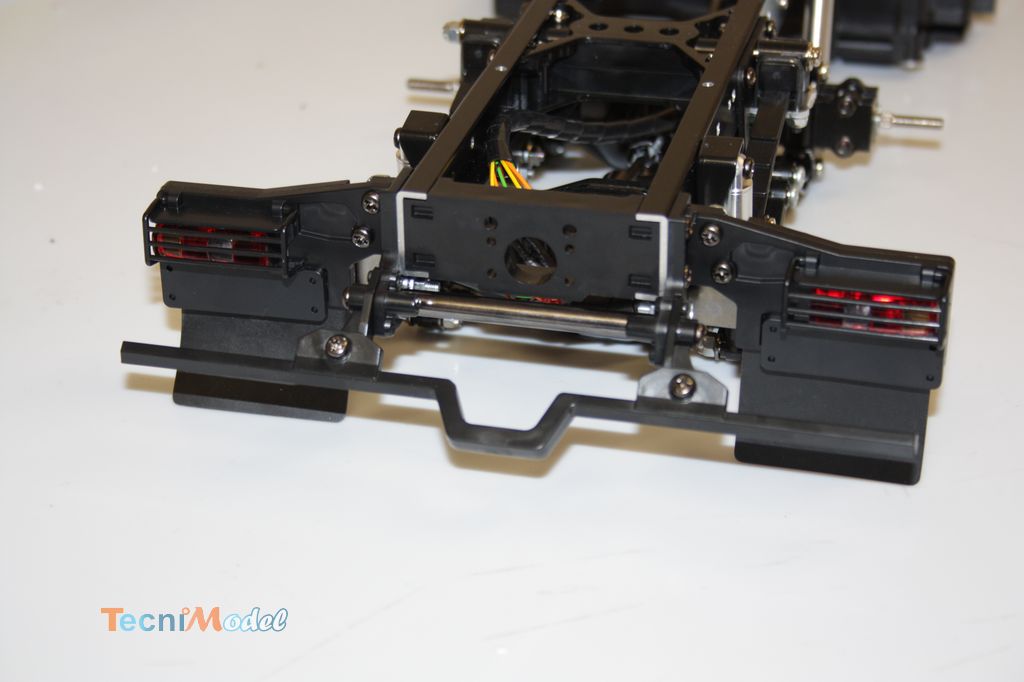

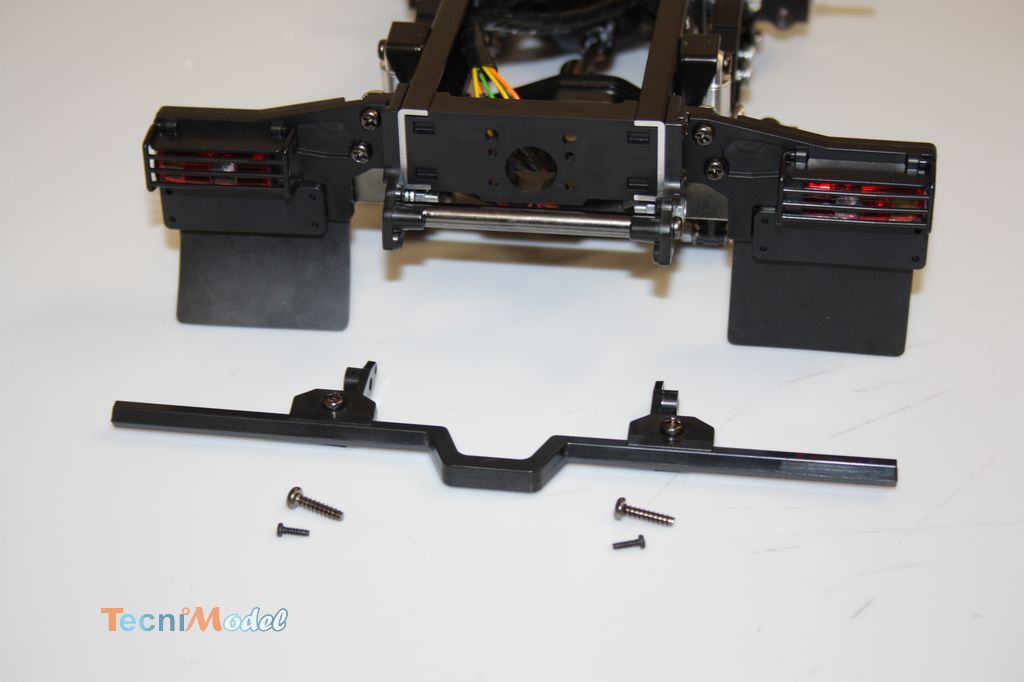

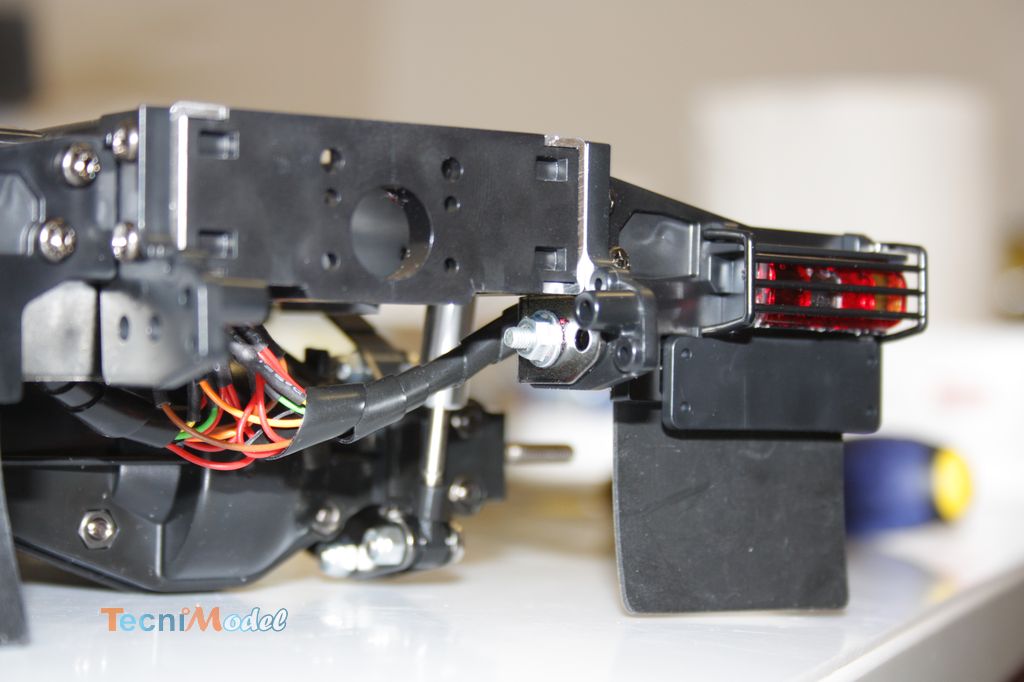

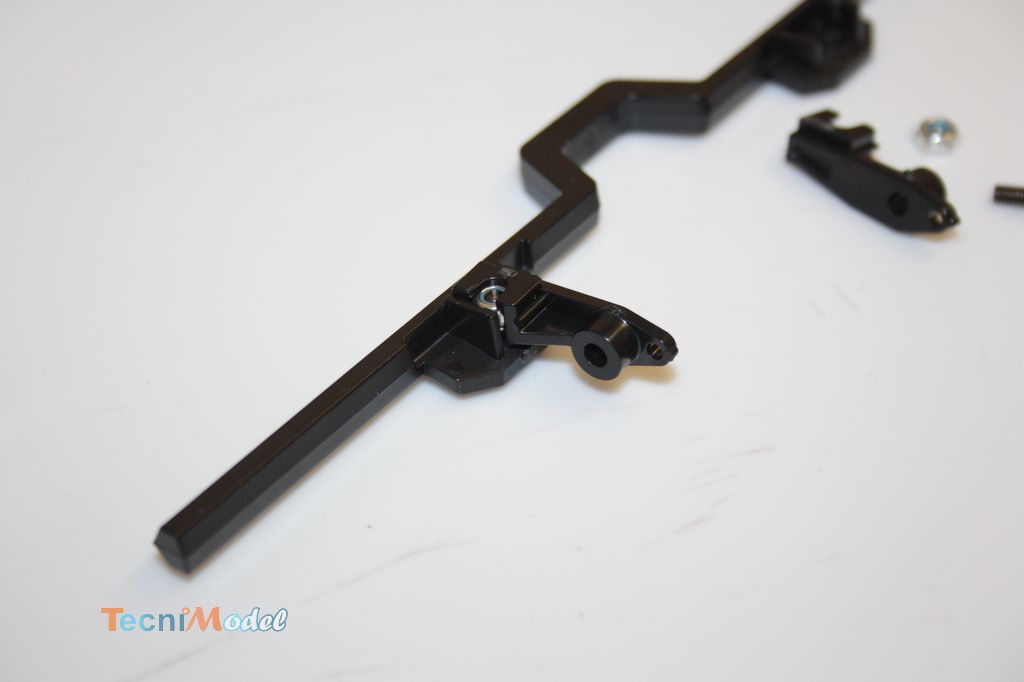

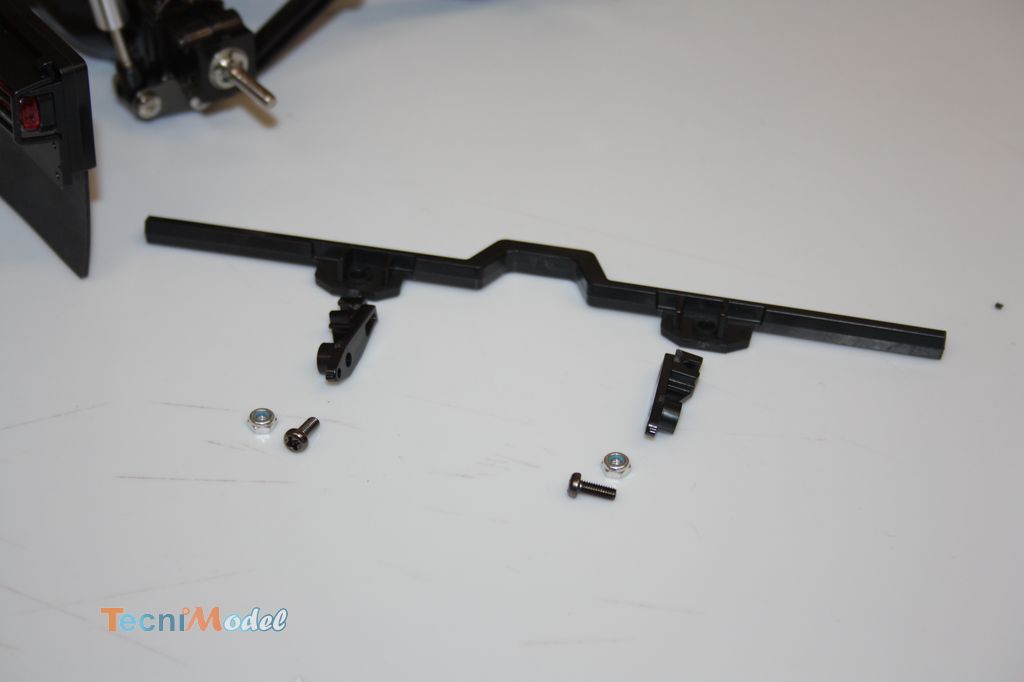

Montage et fixation de la barre anti-encastrement, elle devrait pouvoir être rendue mobile sans trop de difficulté:
Pour les étapes suivantes, caissons, réservoirs et cabine, les pièces ont étés peintes au préalable, afin d’être prête pour le montage.

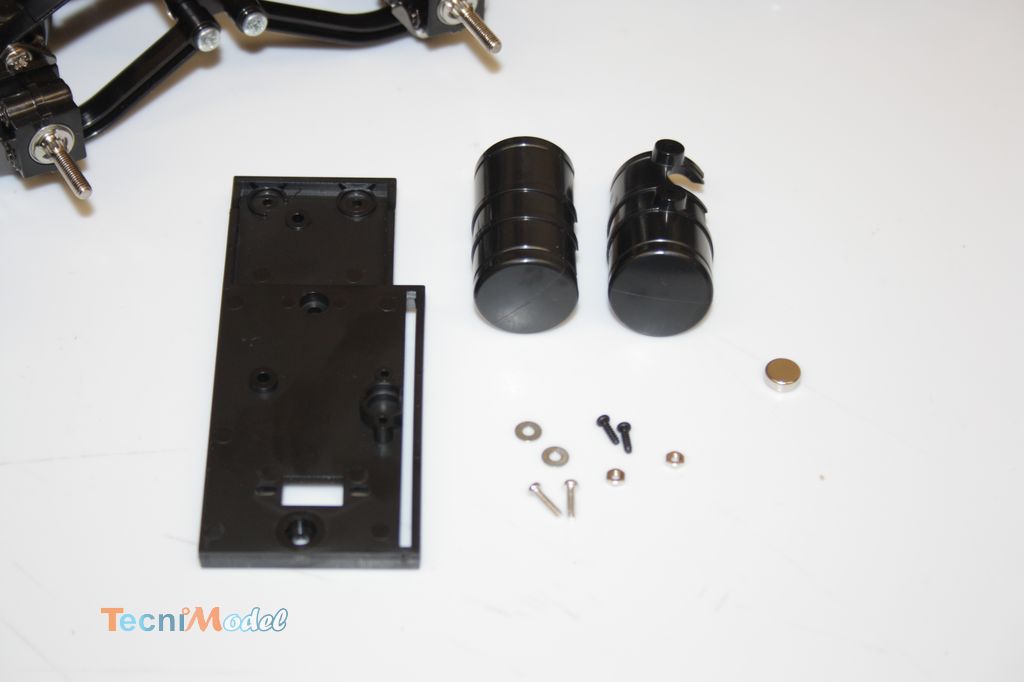

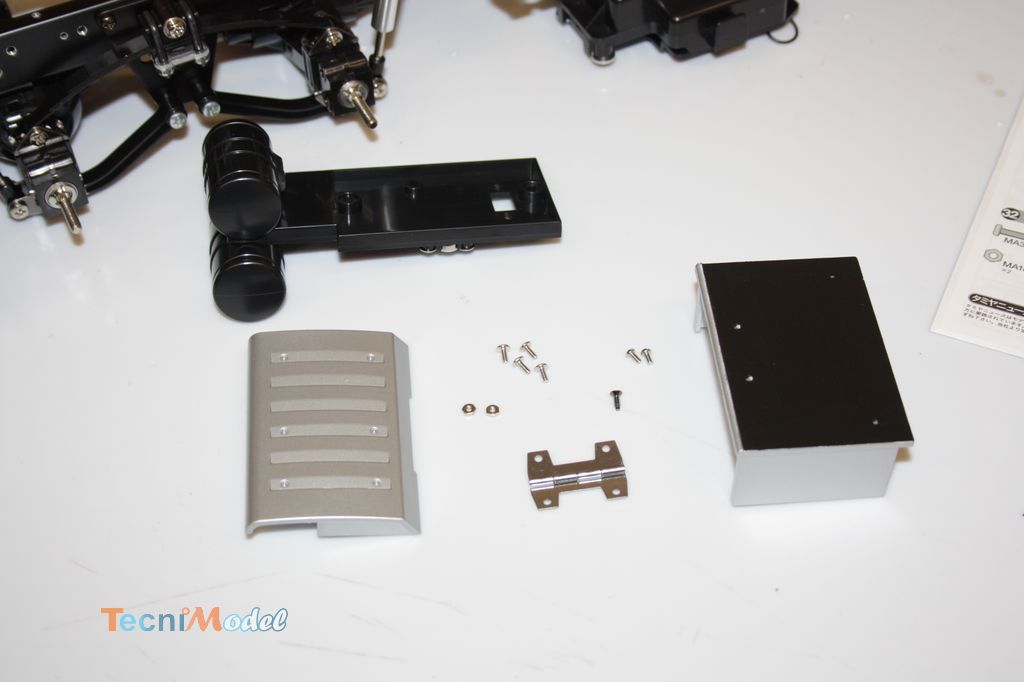

Montage du pot d’échappement qui cache un coffre dans lequel le module son Servonaut SM3 sera installé.

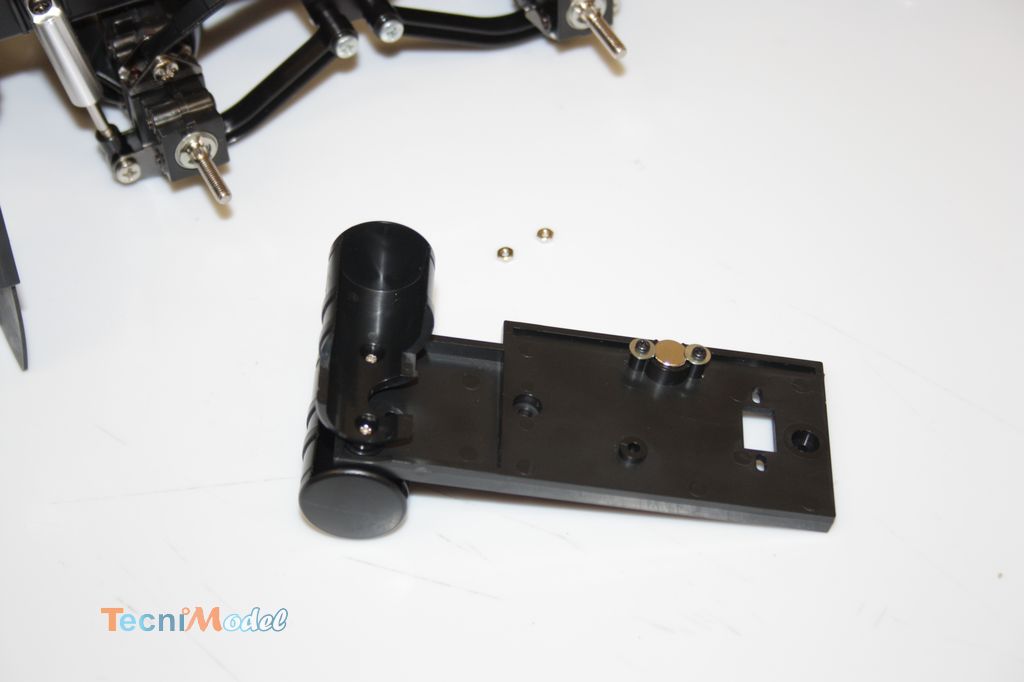

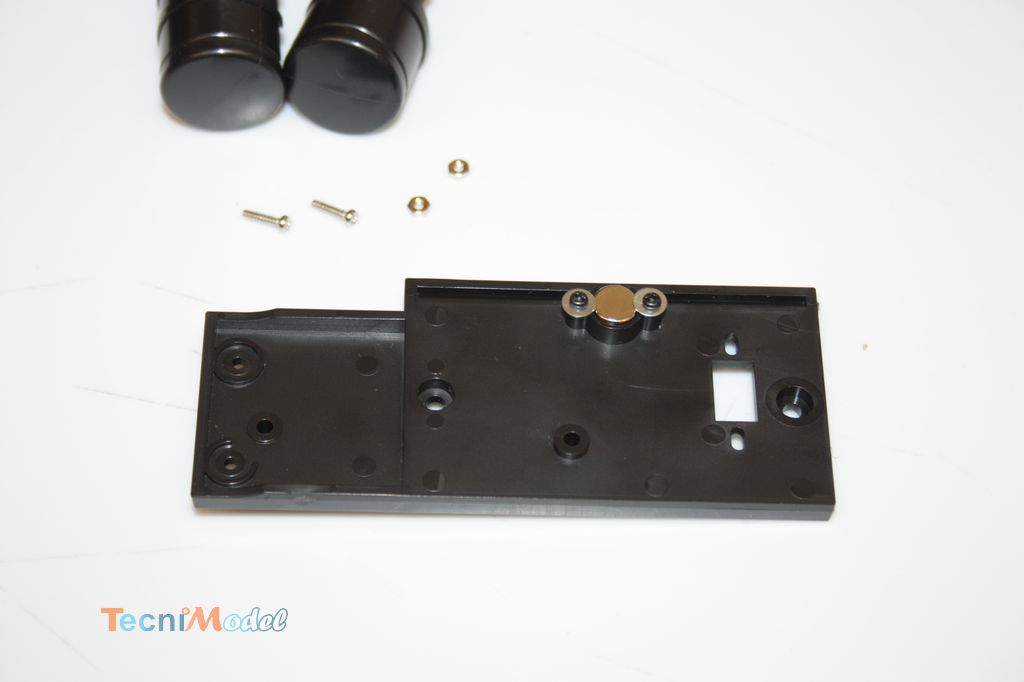

La fermeture du « couvercle » (le côté du pot d’échappement) est assuré par un petit aimant que l’on fixe sur la plaque centrale de l’ensemble:

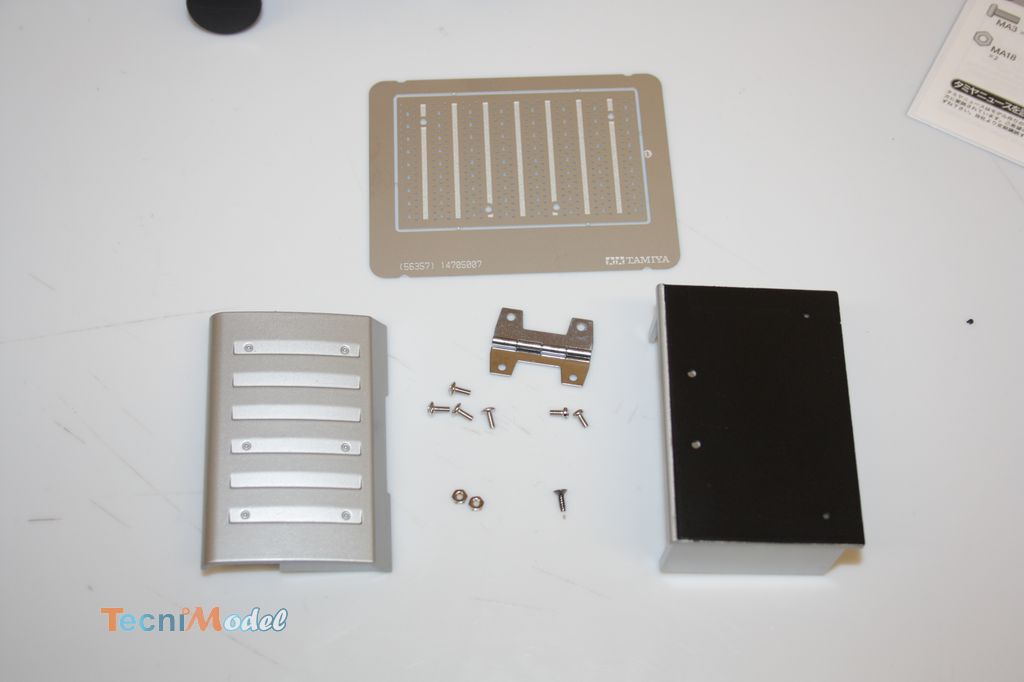

Le côté supérieur du pot d’échappement est habillé par une tôle en photogravure qui donne une touche sympa et réaliste à l’ensemble. Il faut dégrapper la tôle et bien l’ébavurer avec une petite lime pour métal.

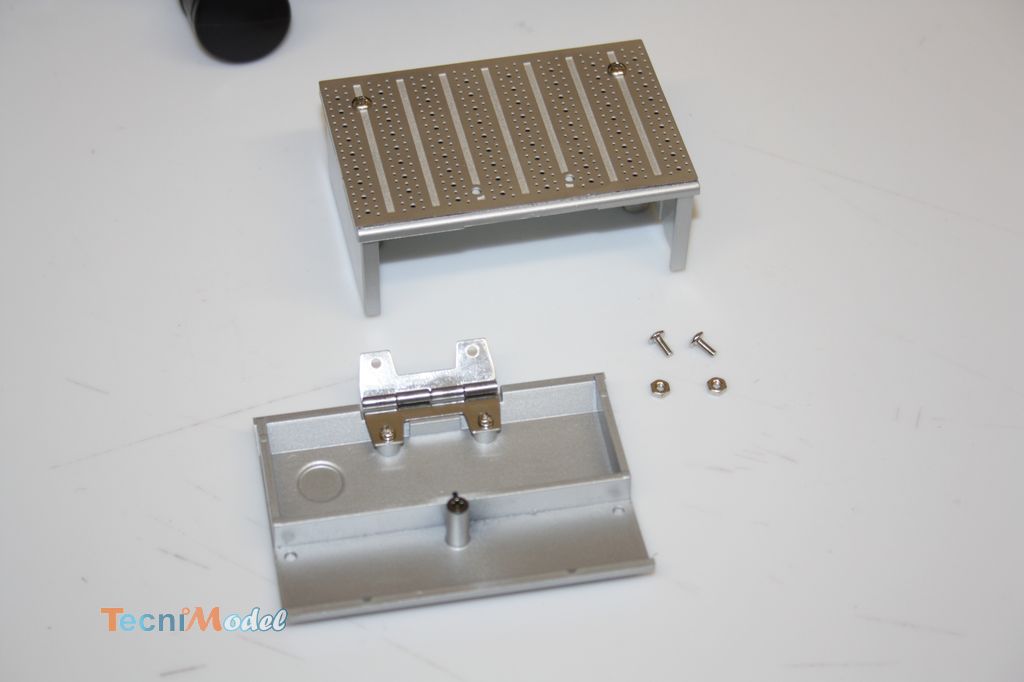

Ne pas oublier la vis (repère ME7) qui est destinée à se coller sur l’aimant pour fermer le couvercle.

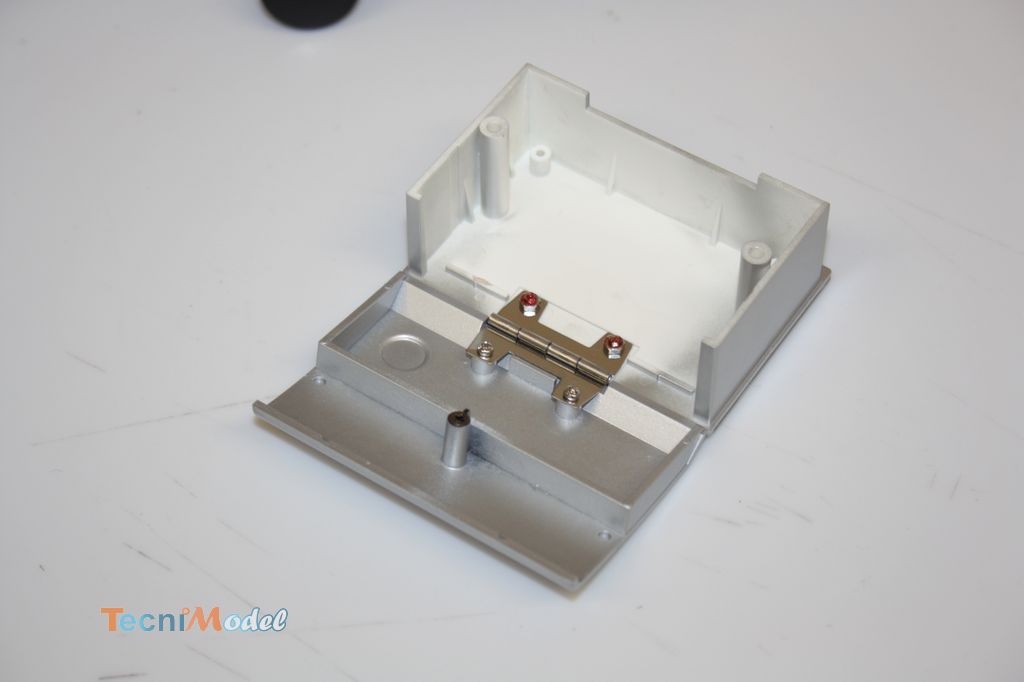

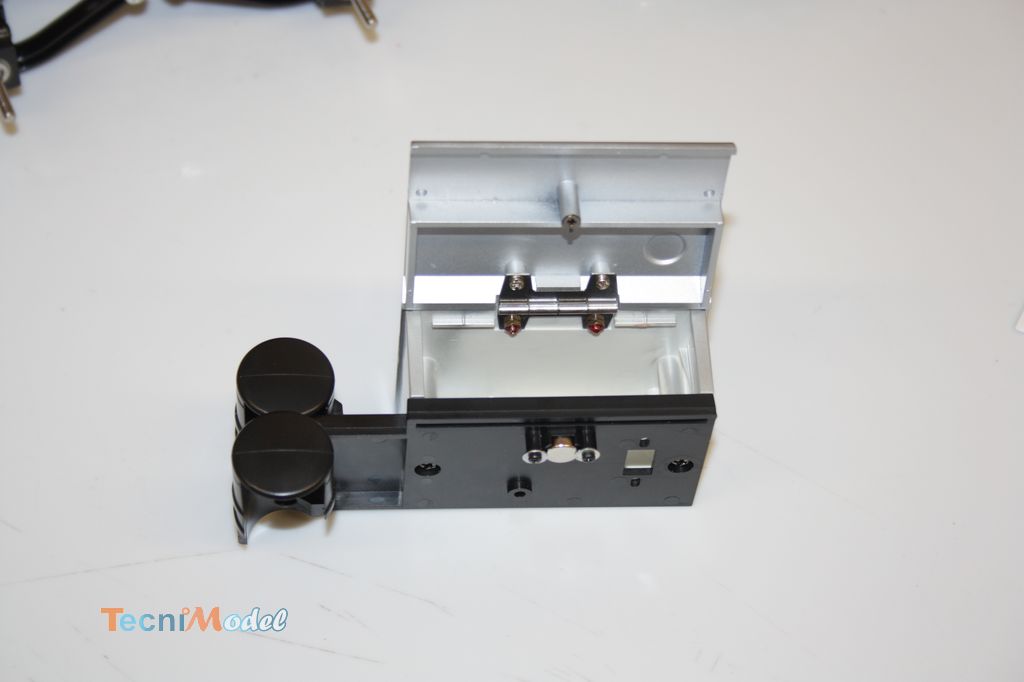

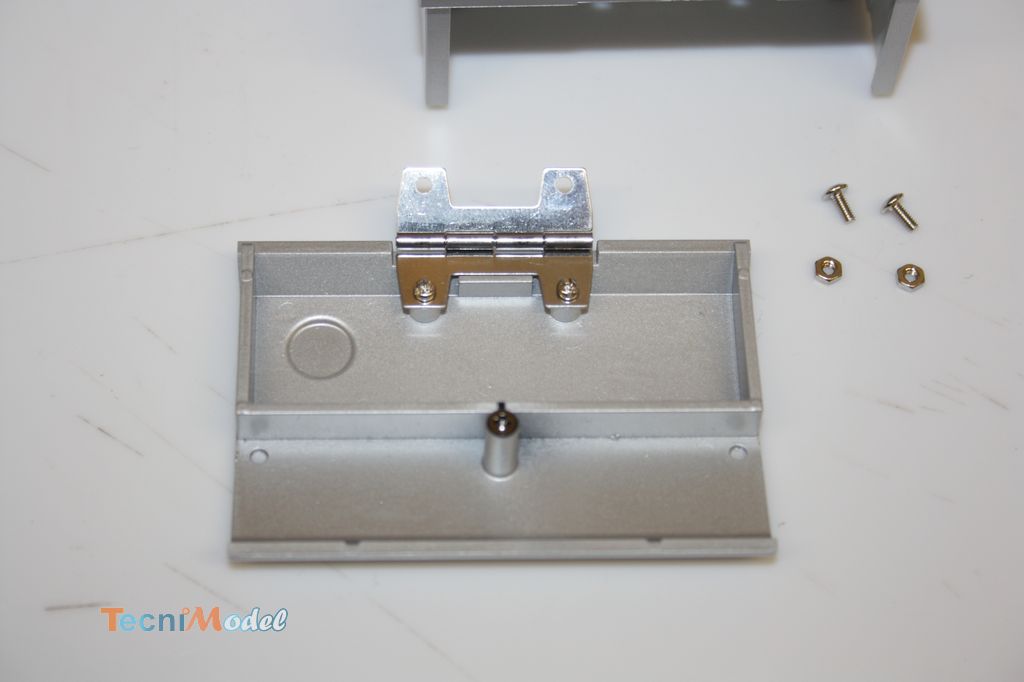

Et assembler la porte au caisson:

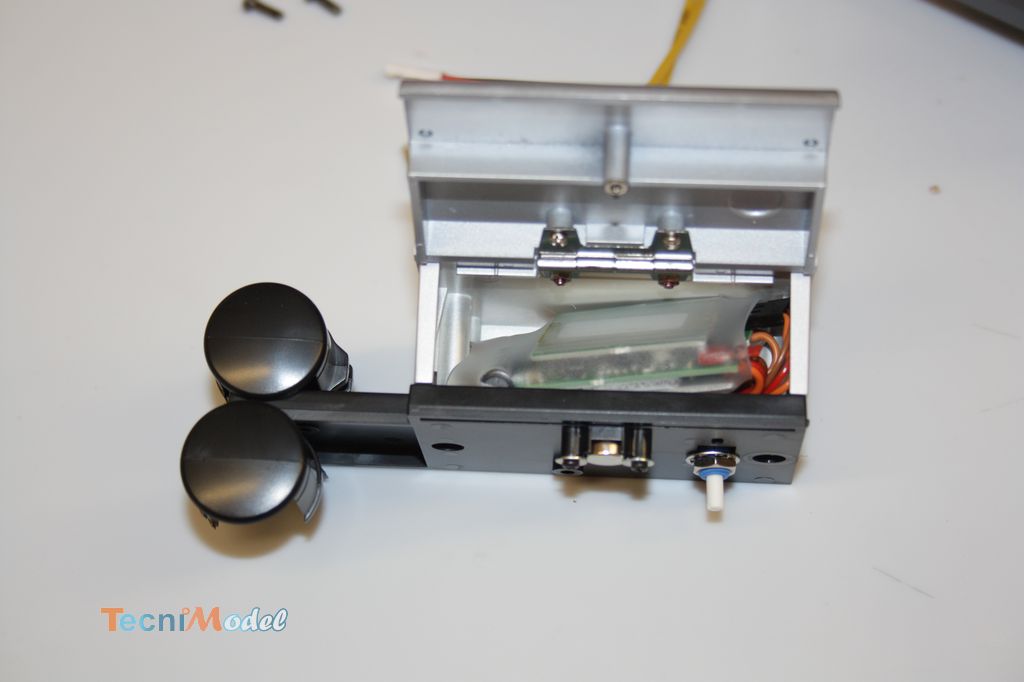

Le module son Servonaut SM3 mis en place, le potentiomètre de réglage du volume est fixé et sera accessible par en dessous:

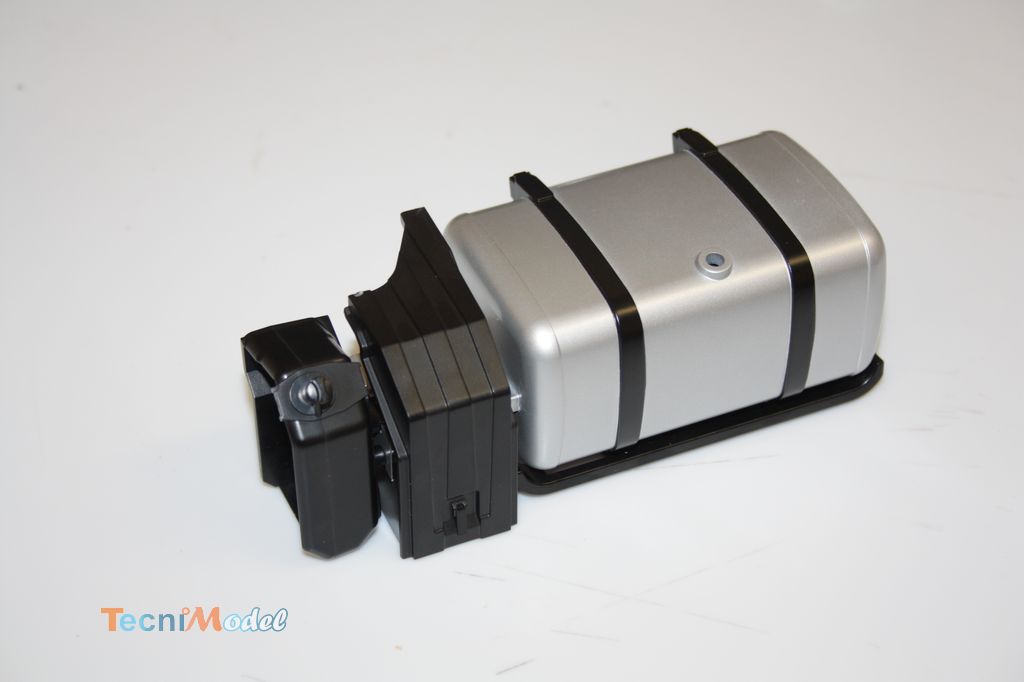

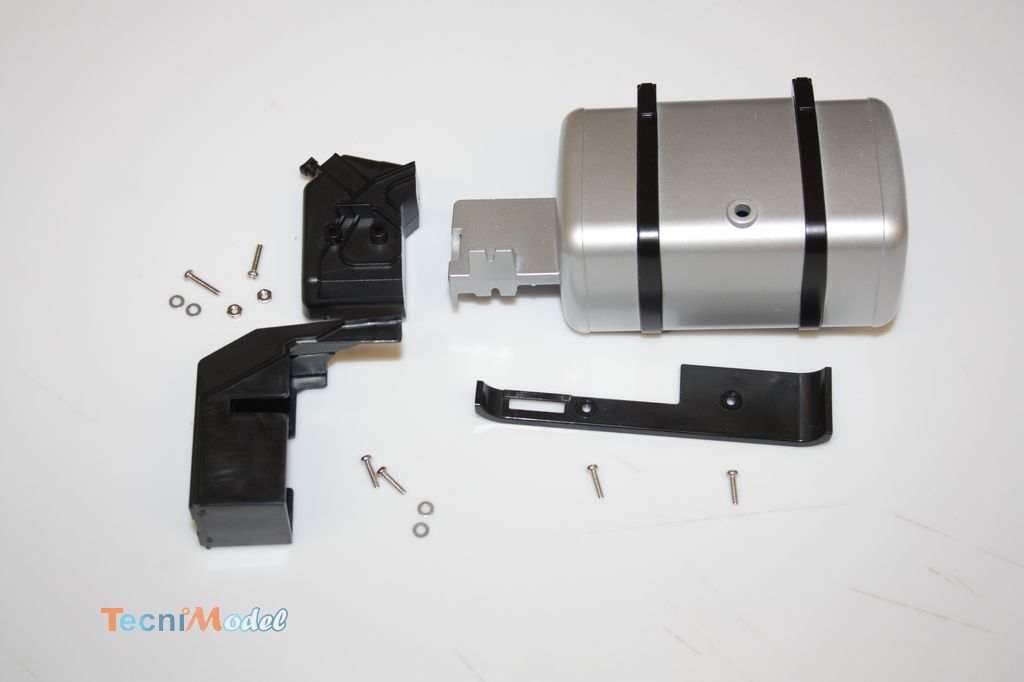

Assemblage et pose du réservoir.

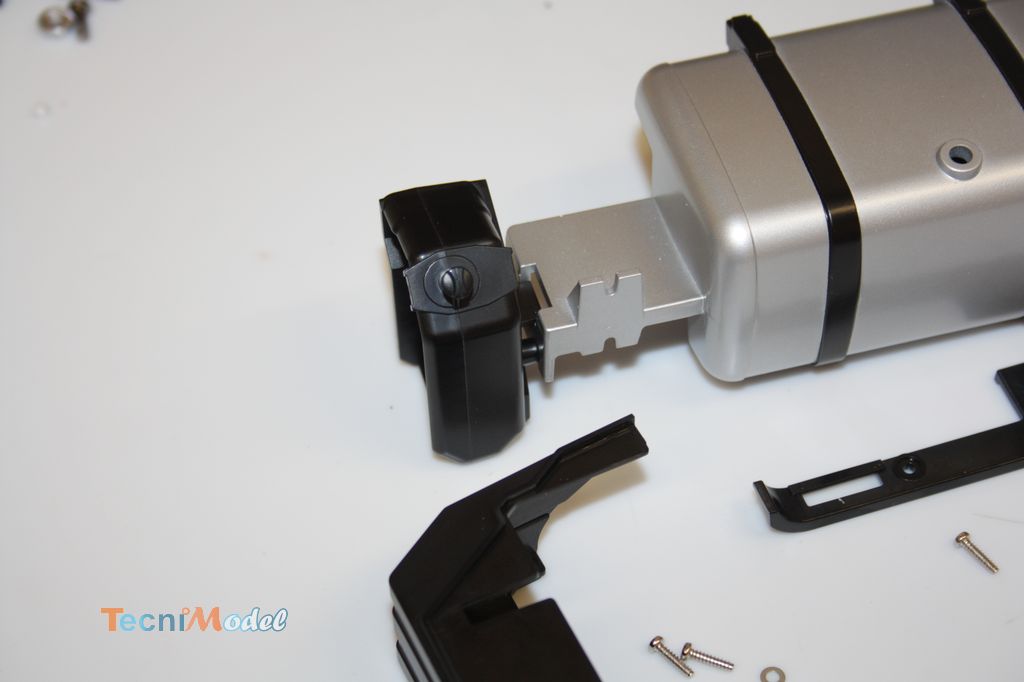

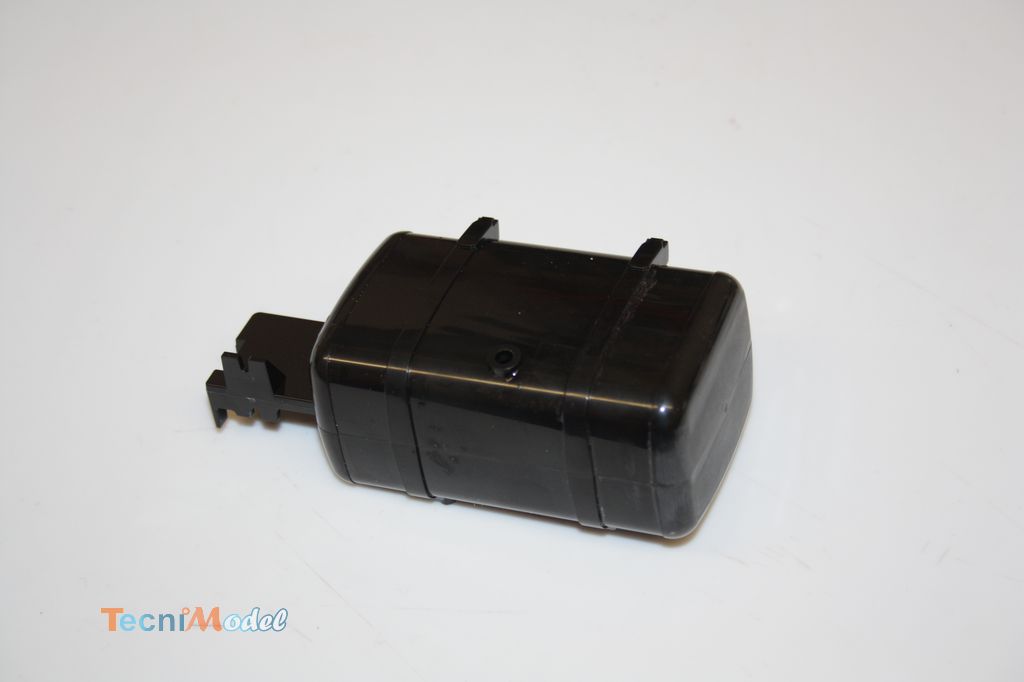

Le corps du réservoir est assemblé puis mastiqué pour masquer le raccord, ce qui sera plus esthétique et réaliste une fois peint:

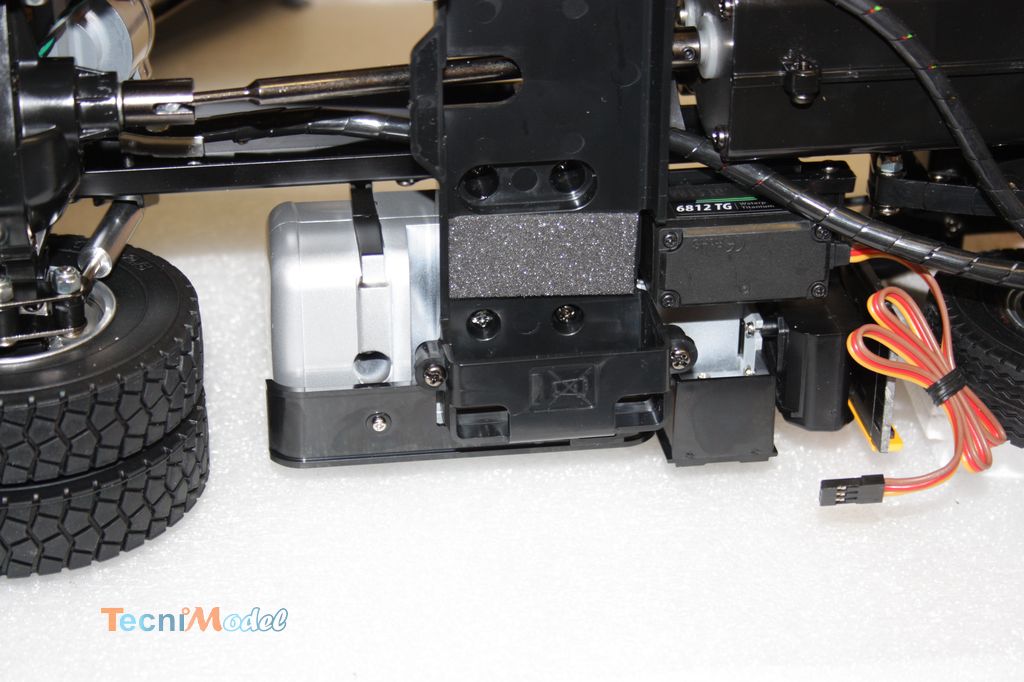

L’ensembe est fixé au support d’accu, selon la méthode habituelle pour Tamiya:
