Pose de la benne
Axe de pivot

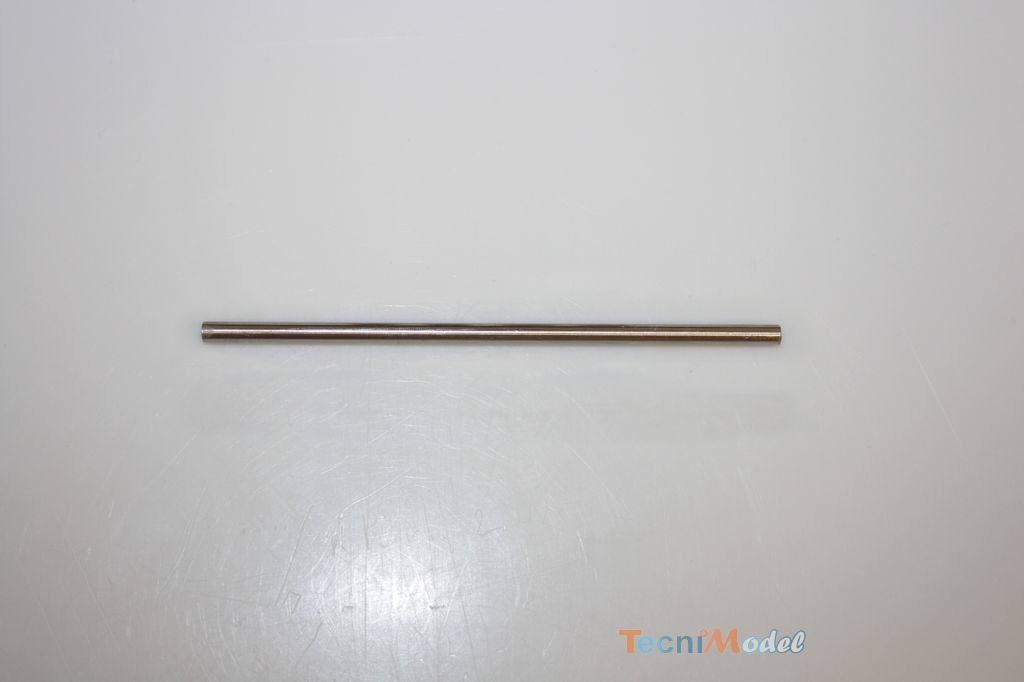

Prendre une tige en acier de diamètre 3mm et couper une longueur de 84mm minimum. Limer les arrêtes vives des extrémités.
Préparation de la benne

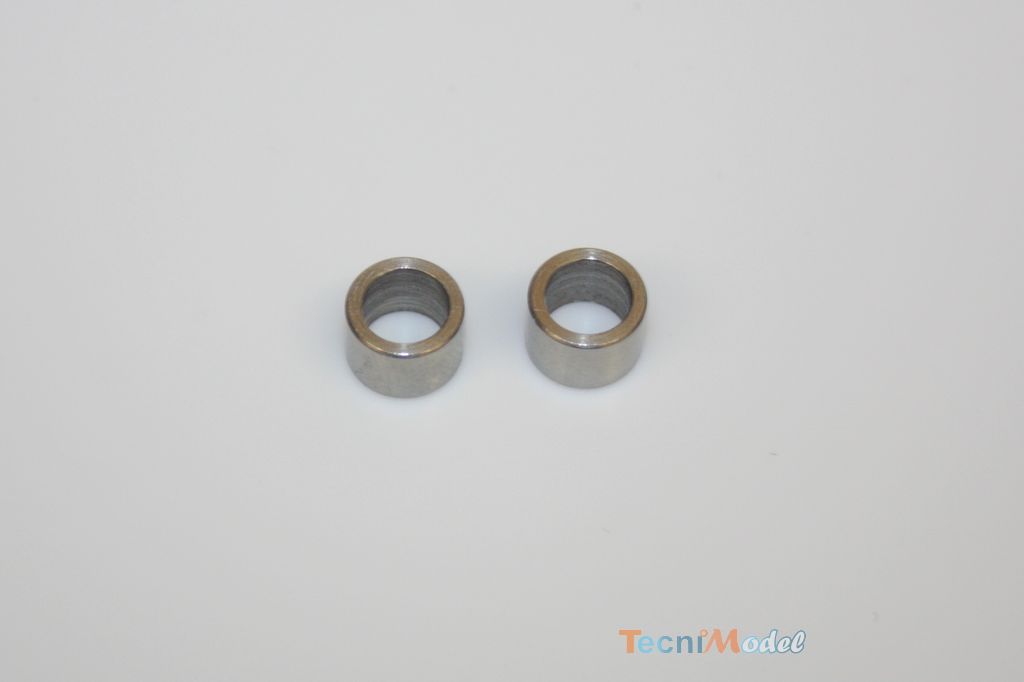

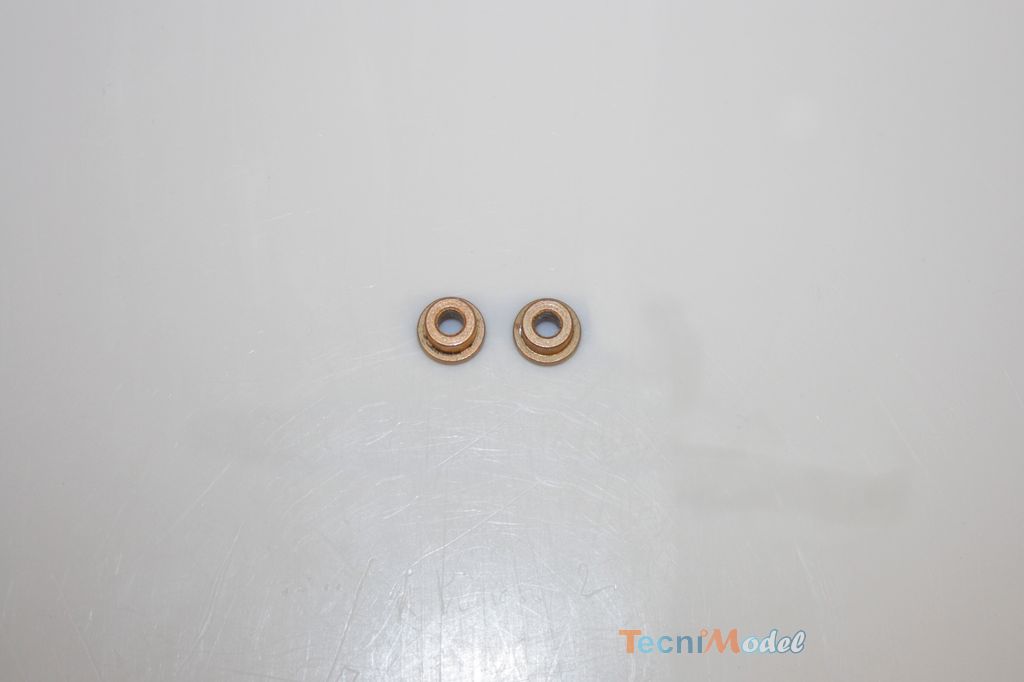

– 2 coussinets bronze à épaulement 3x6x4,5mm

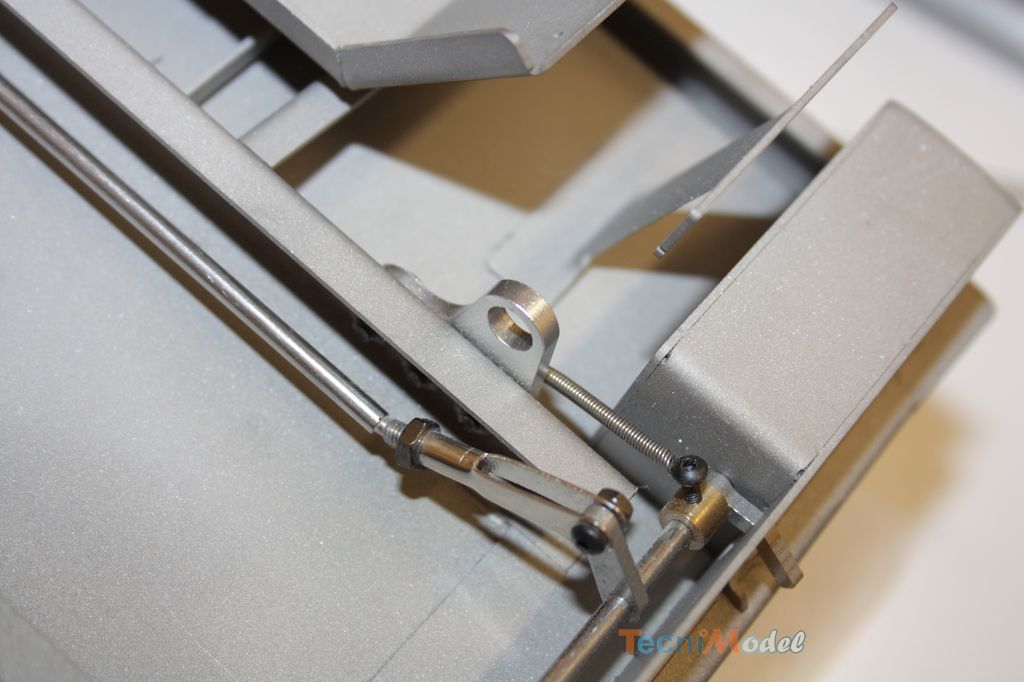

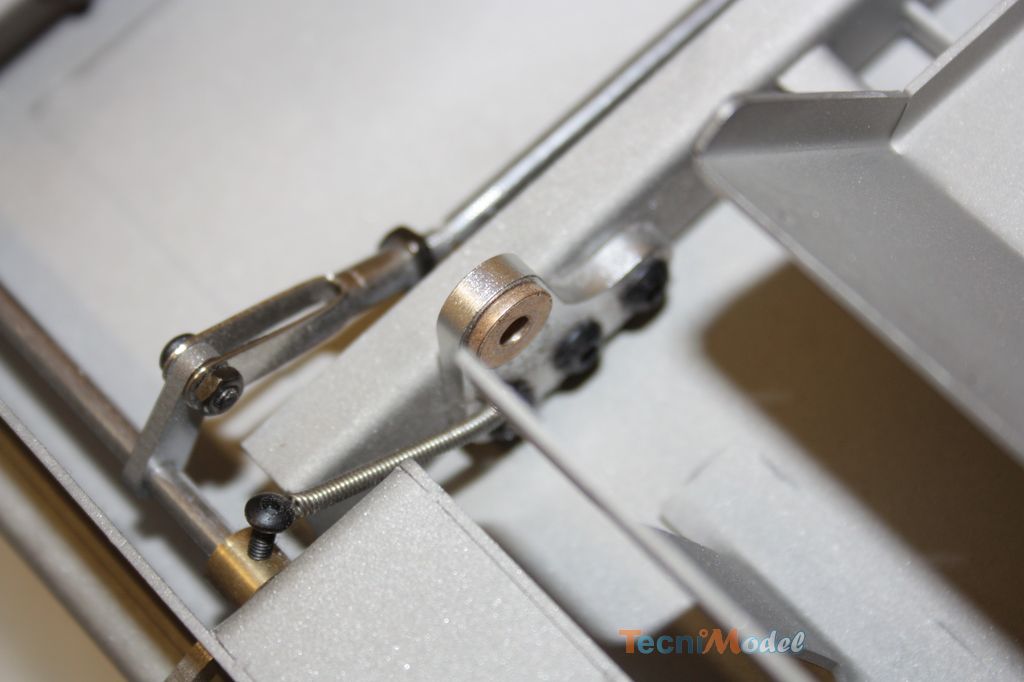

Rentrer de force les 2 coussinets bronze à épaulement dans les pièces d’articulation de la benne

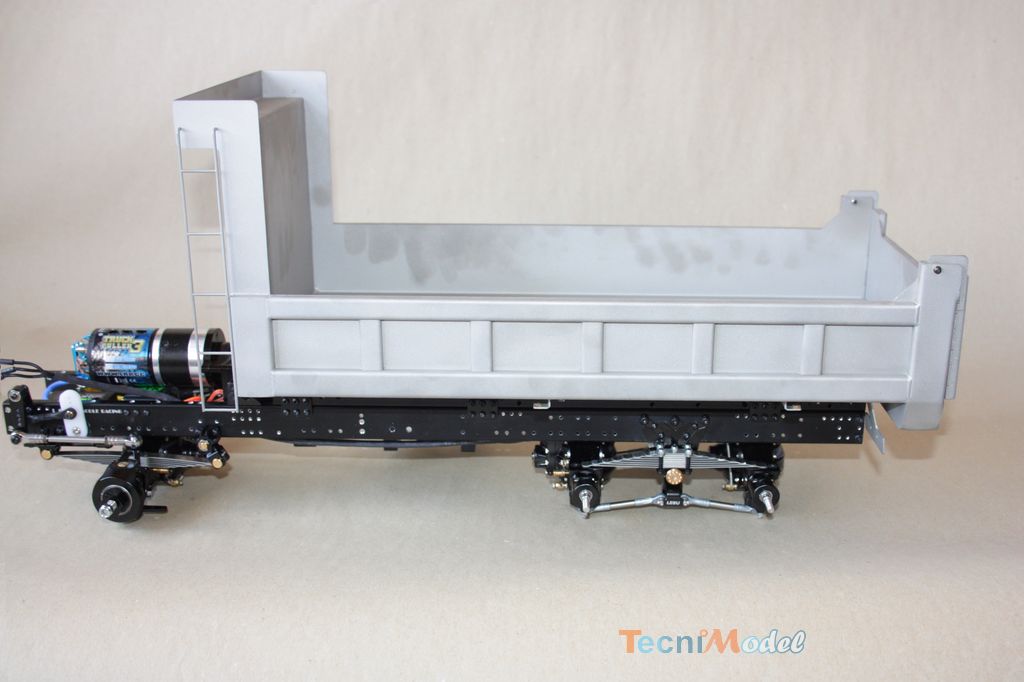

Installation de la benne

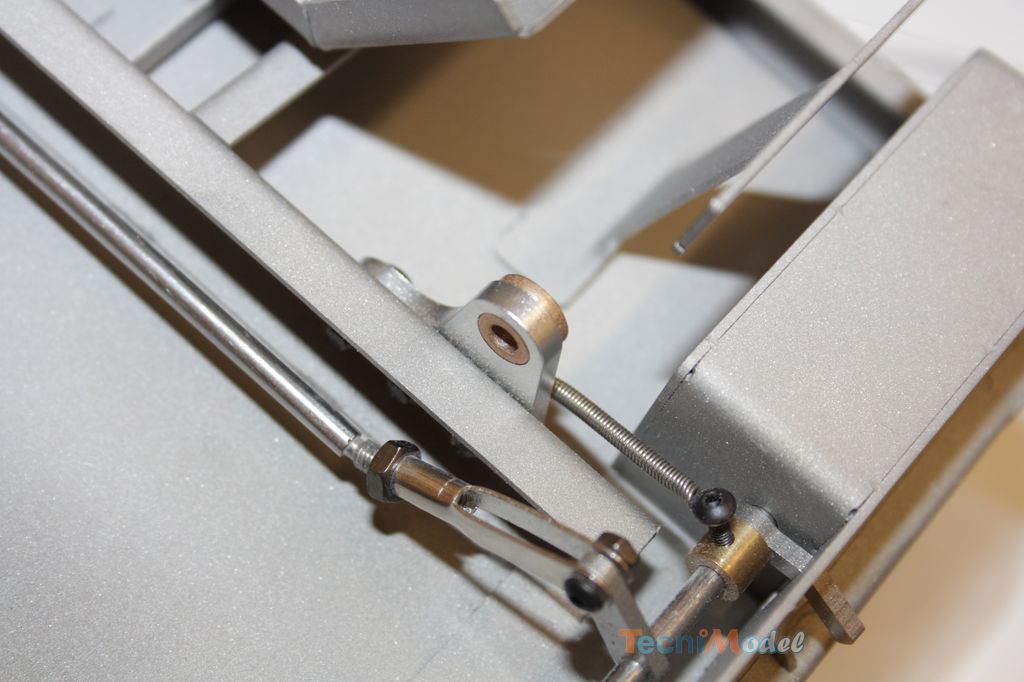

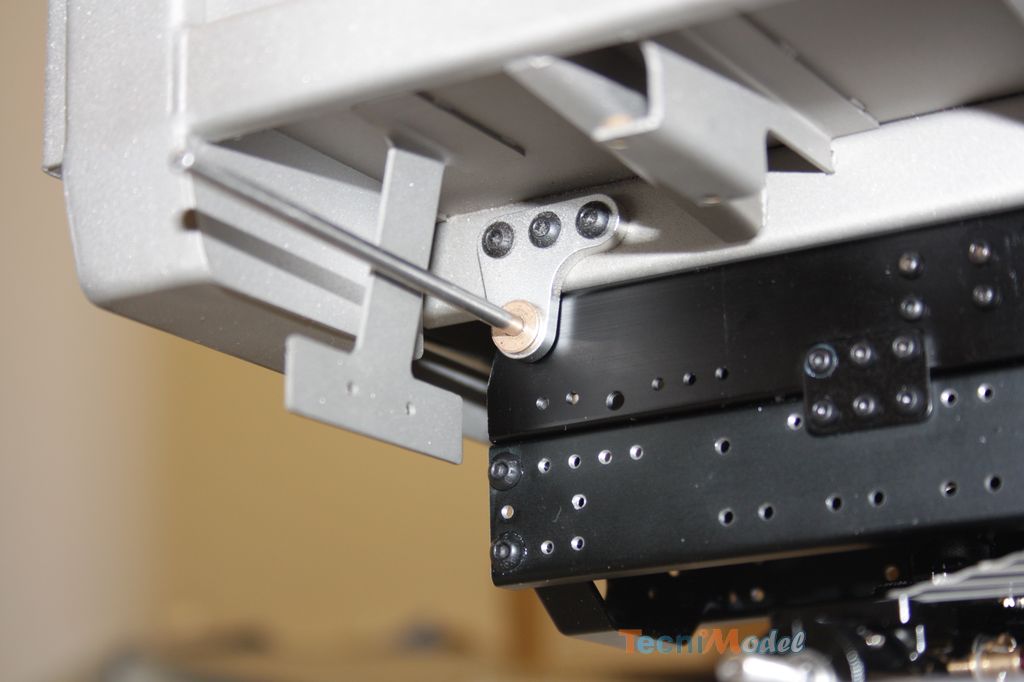

Montage de l’axe de pivot à blanc pour vérifier le bon alignement des 2 coussinets
Démonter l’axe de pivot et poser le benne sur le faux-châssis.

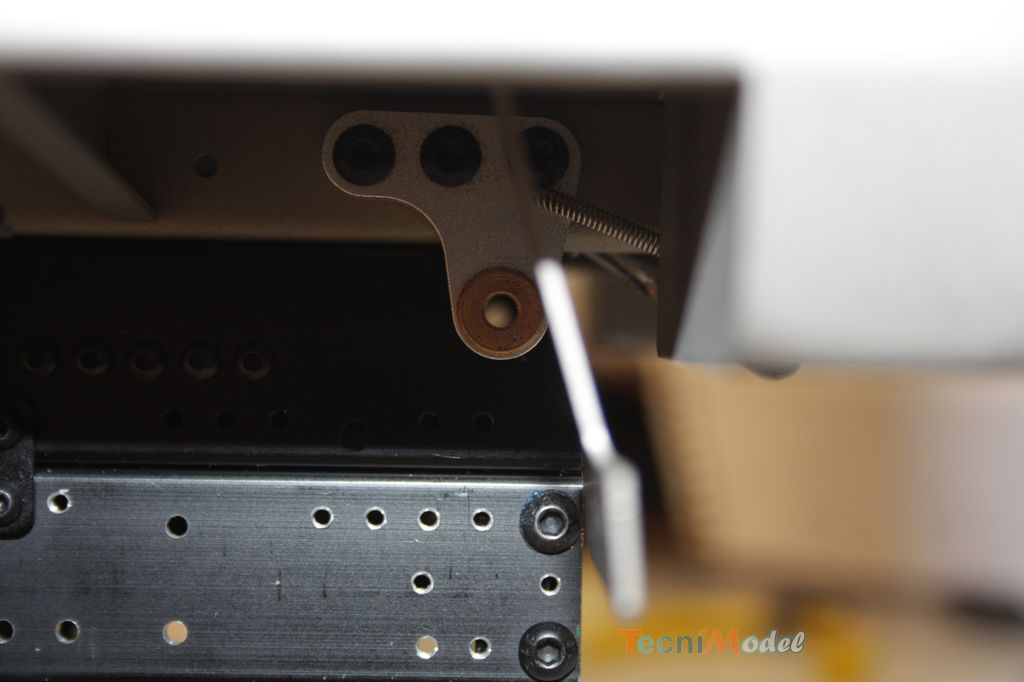

Aligner les trous d’articulation du faux-châssis à ceux de la benne.

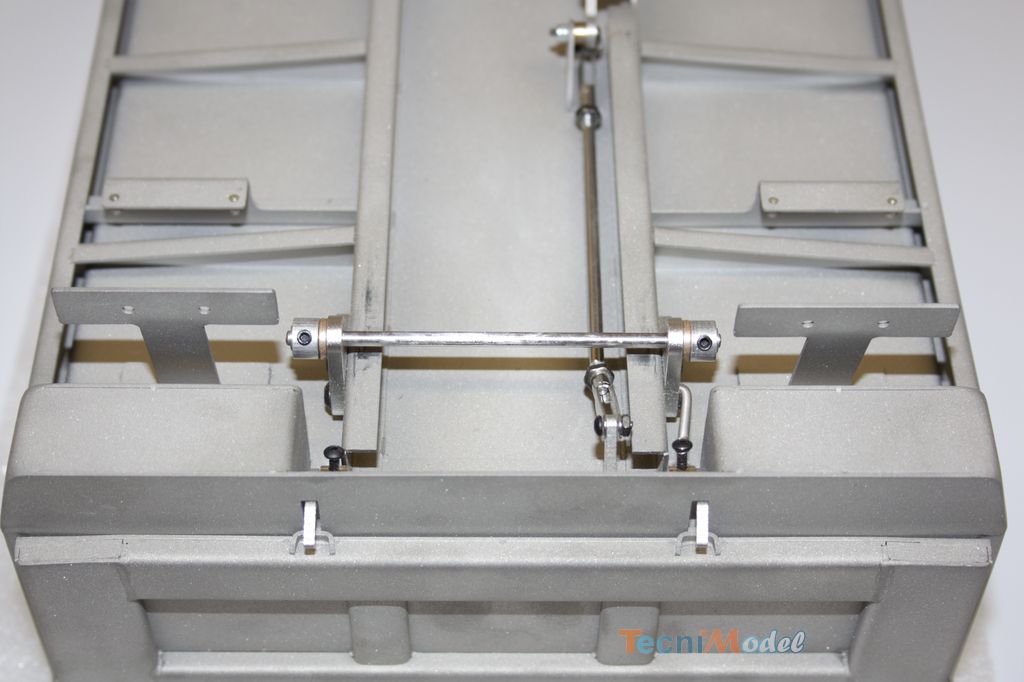

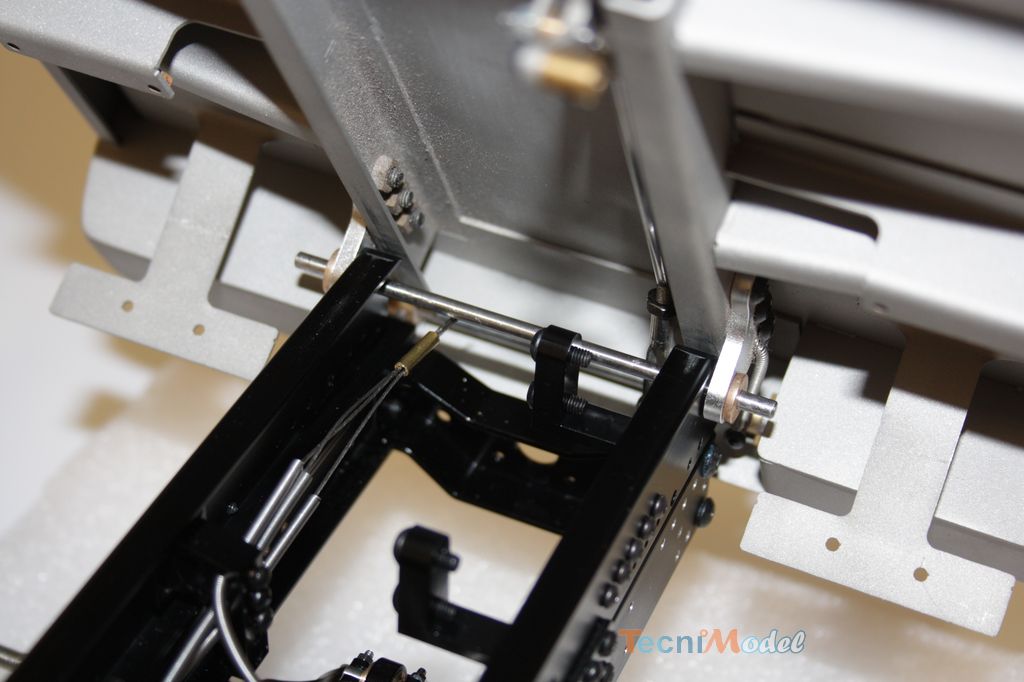

Enfoncer l’axe de 84mm au travers de la benne et du faux-châssis.

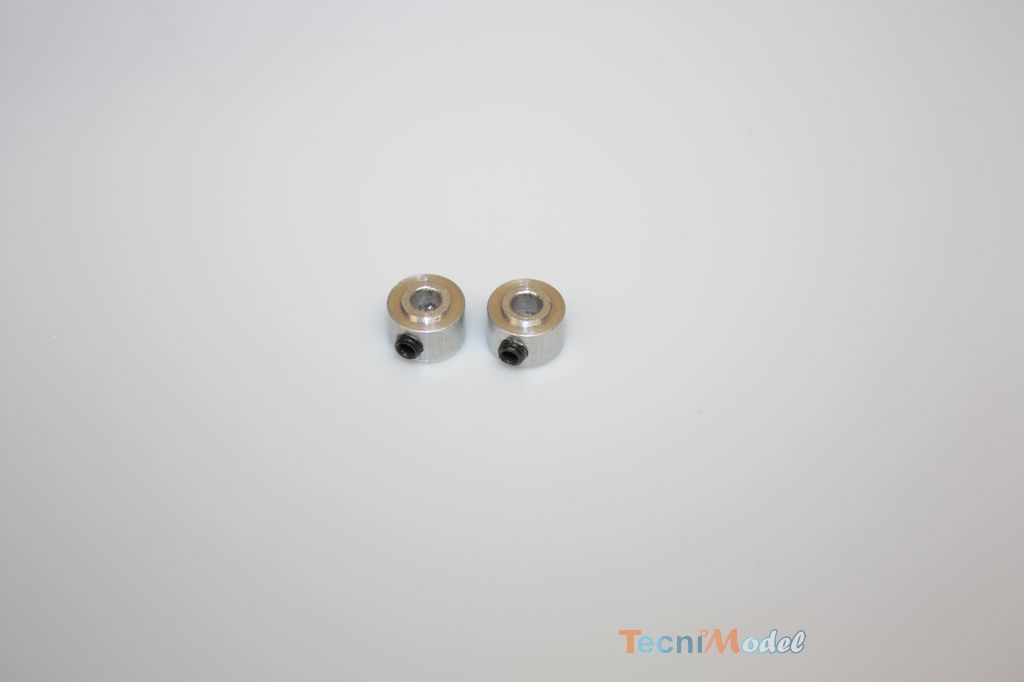

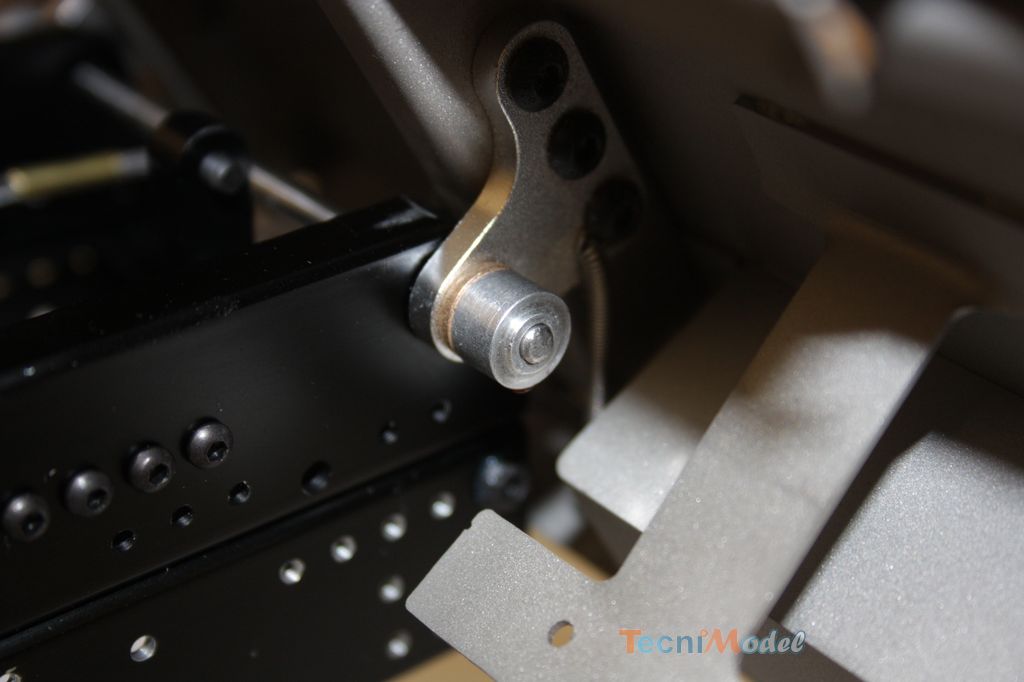

Monter les bagues d’arrêt diamètre 3mm de part et d’autre de l’axe.

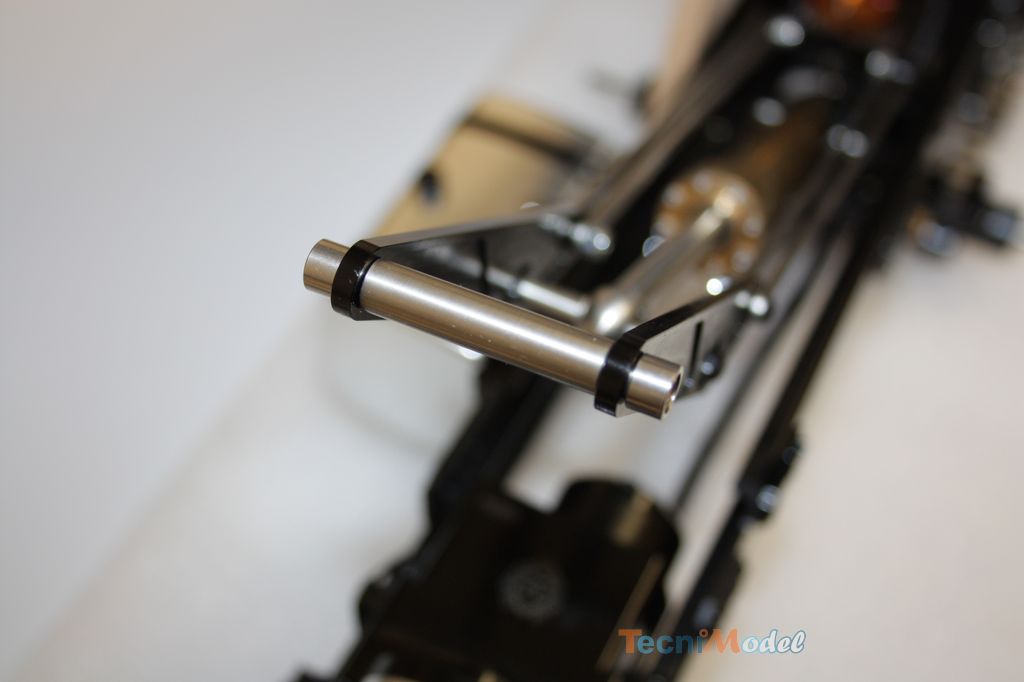

Déployer le système à compas

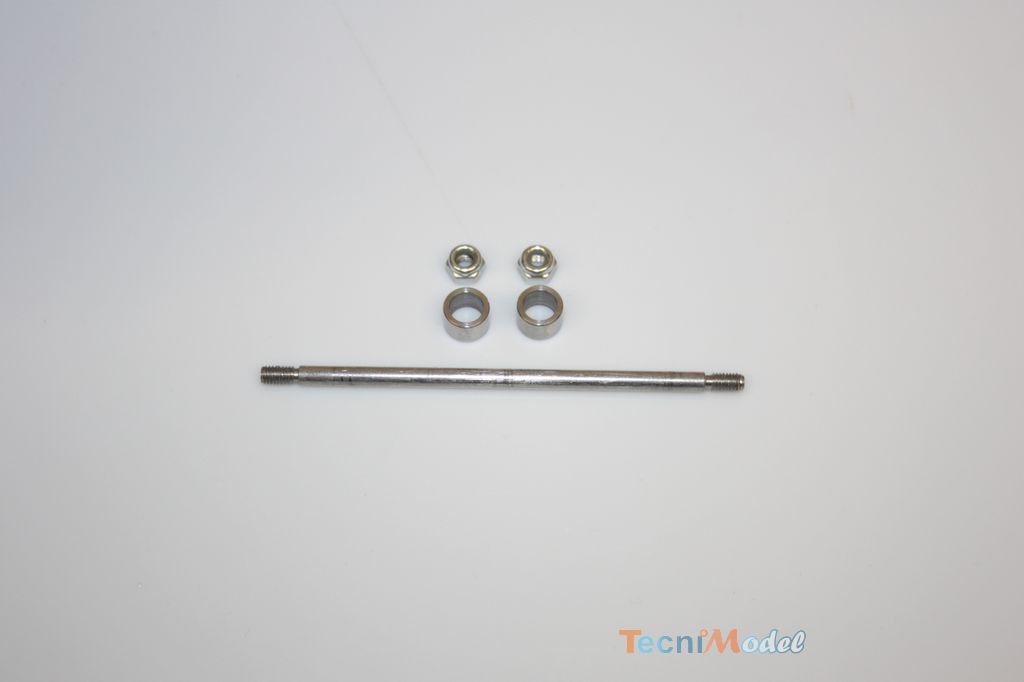

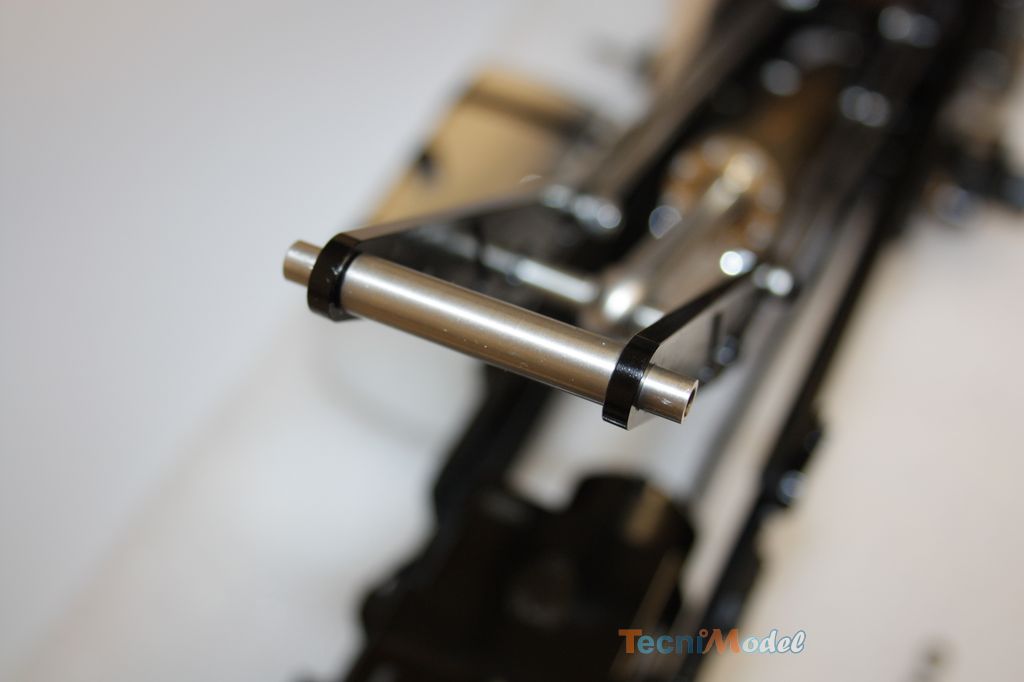

Installer les entretoises sur l’axe du mécanisme

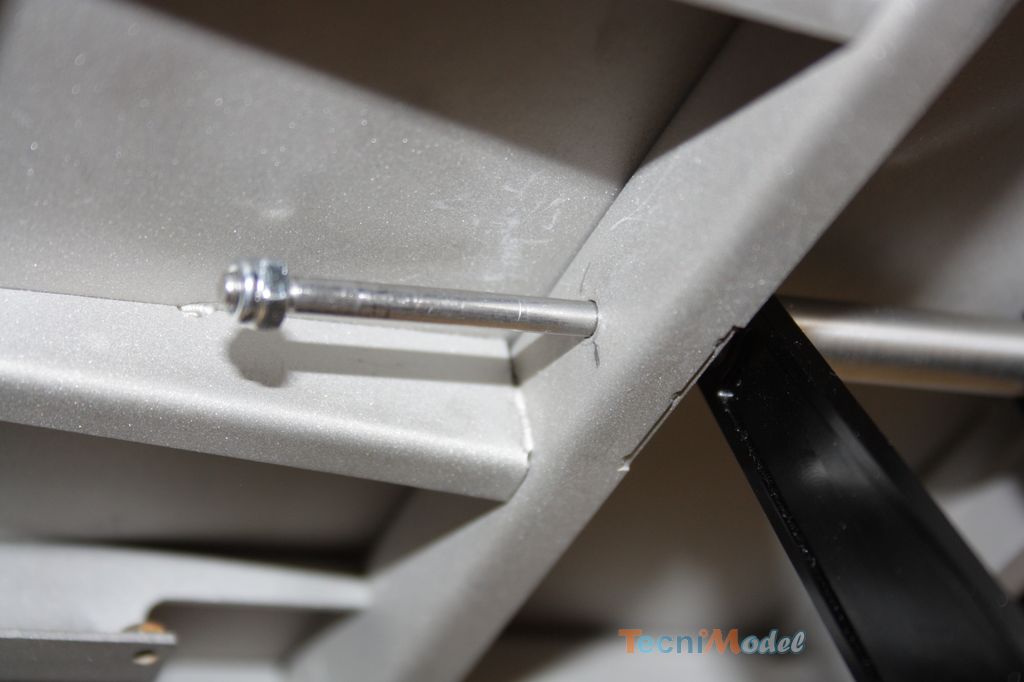

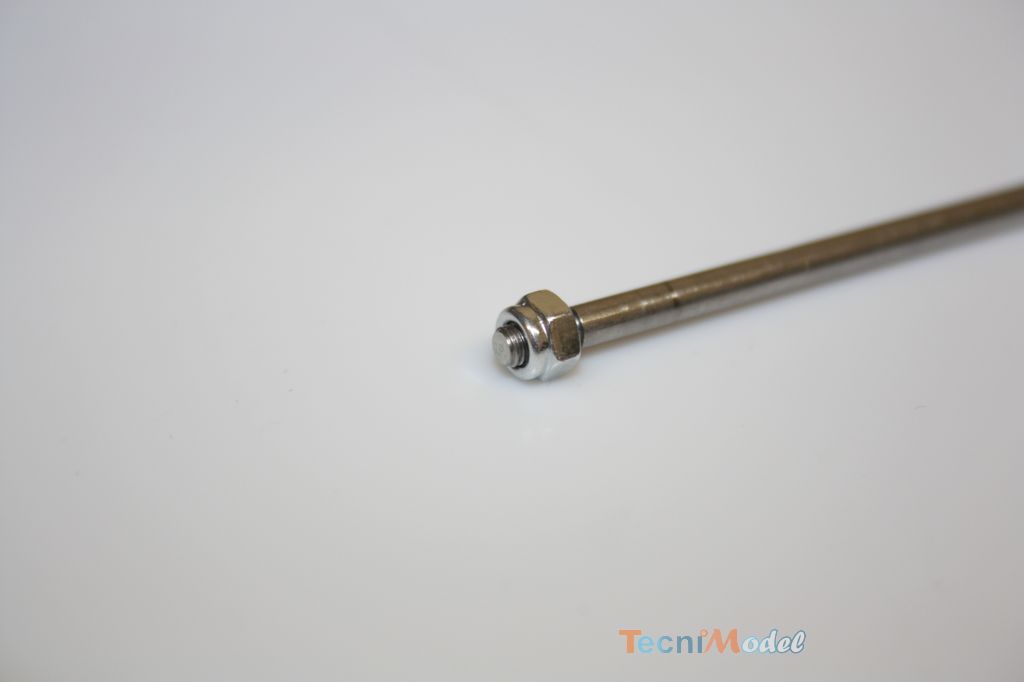

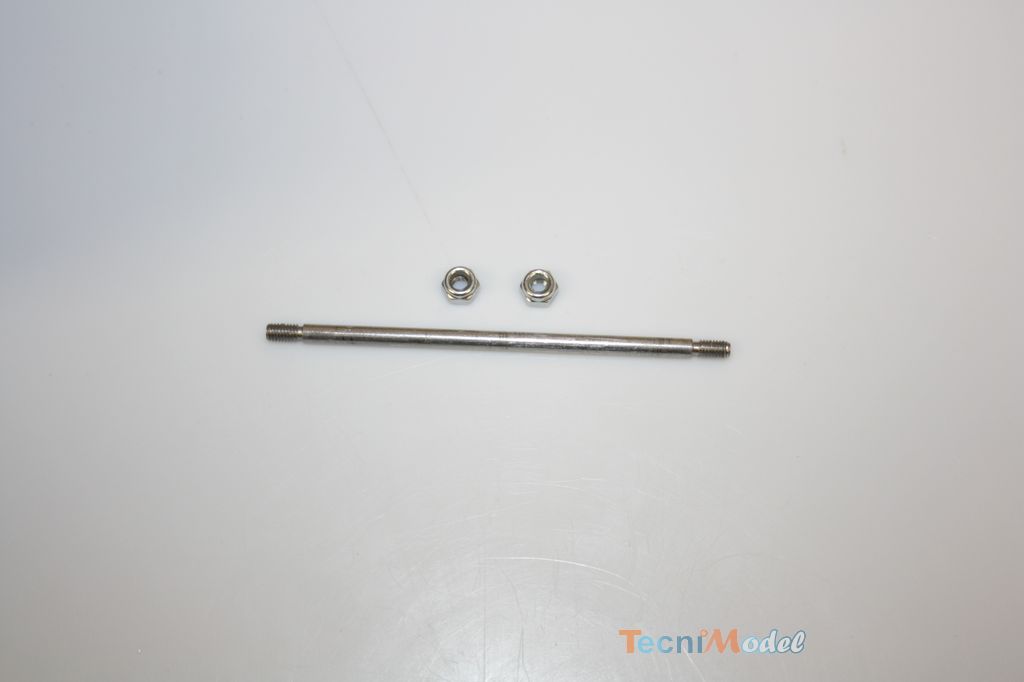

Monter un écrou Nylstop® sur l’axe fileté.

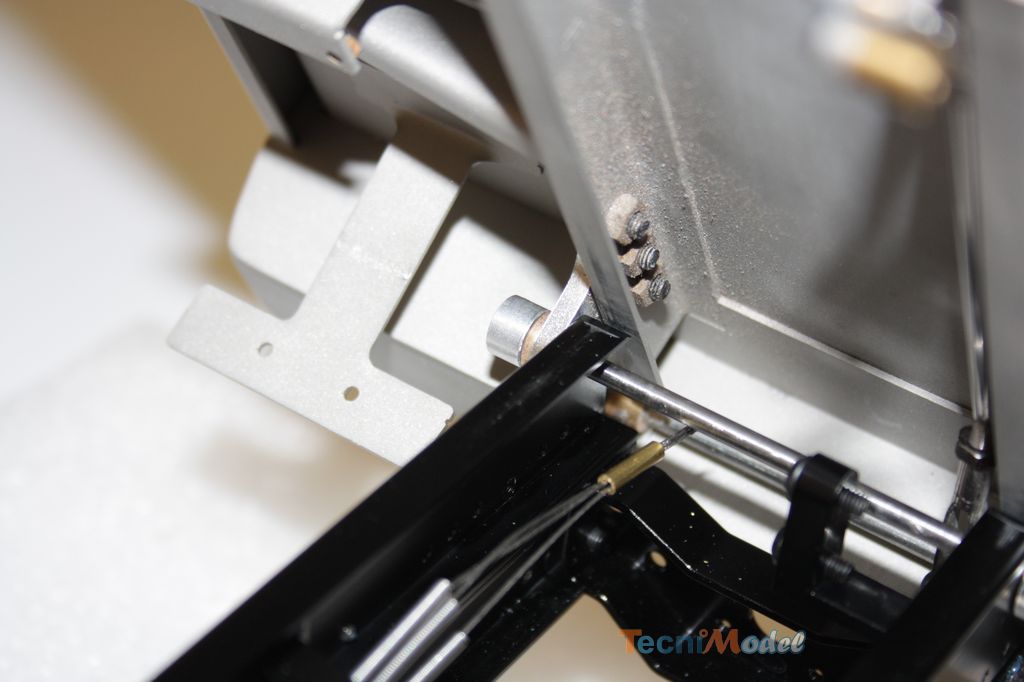

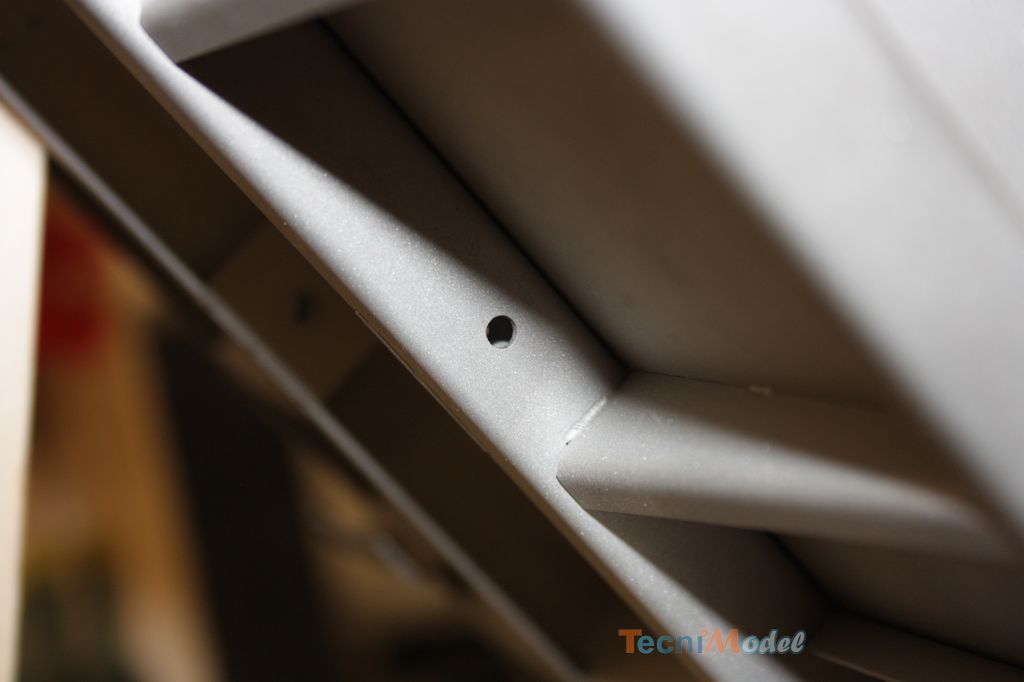

Lever la benne, aligner les trous et insérer l’axe au travers de la benne et du mécanisme.

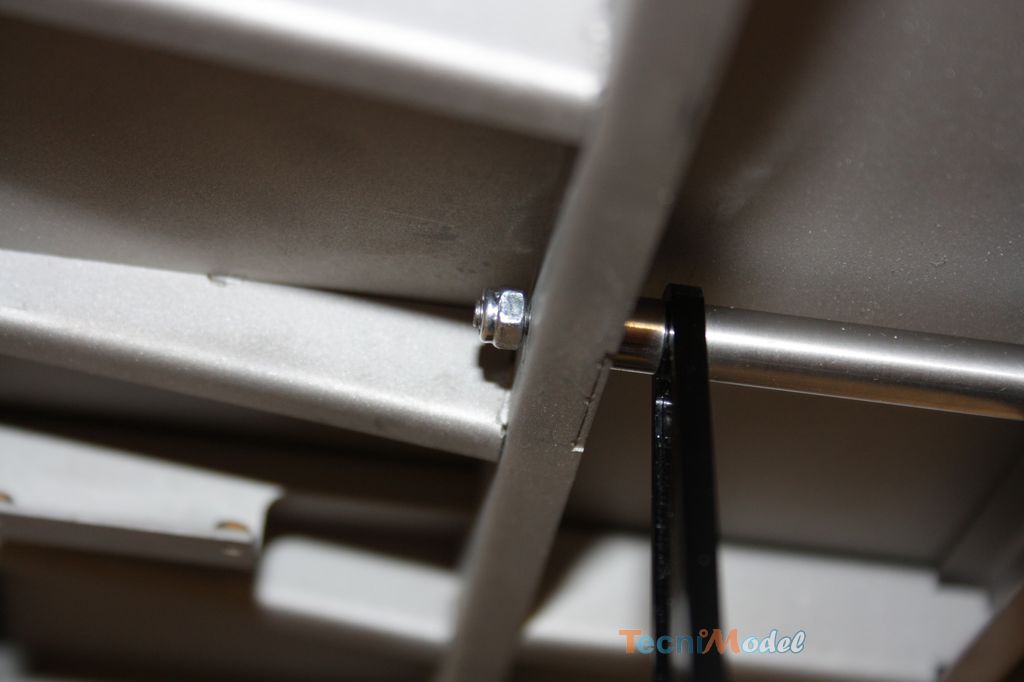

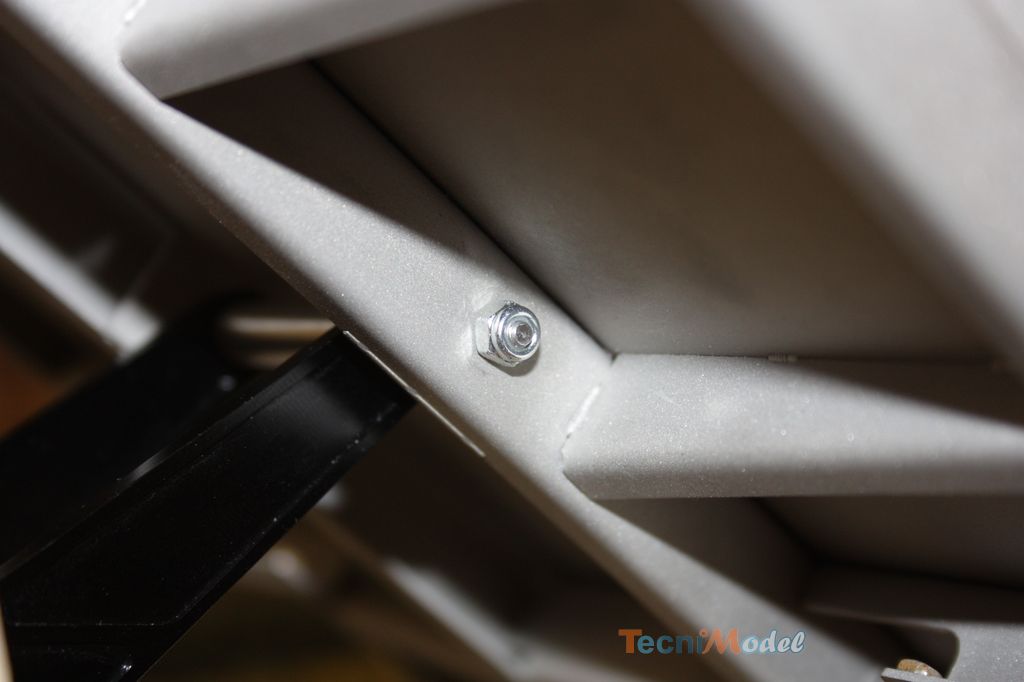

Visser le second écrou Nylstop® M3.
Information relative à la commande de la pompe
La pompe étant très puissante, il est conseillé de brider sa puissance par l’intermédiaire de la radio commande:
Pour cela, réduire le débattement de la voie de radiocommande, dans le sens levage et surtout dans le sens descente. Pour commander le contrôleur de pompe hydraulique, il est conseillé d’utiliser une voie proportionnelle et de ne pas utiliser une voie commandée par un interrupteur. En effet, il est nécessaire de faire varier la puissance de la pompe durant le levage: puissance plus important quand la benne est basse, et réduction progressive de la puissance lorsque la benne monte.
