Montage des traverses

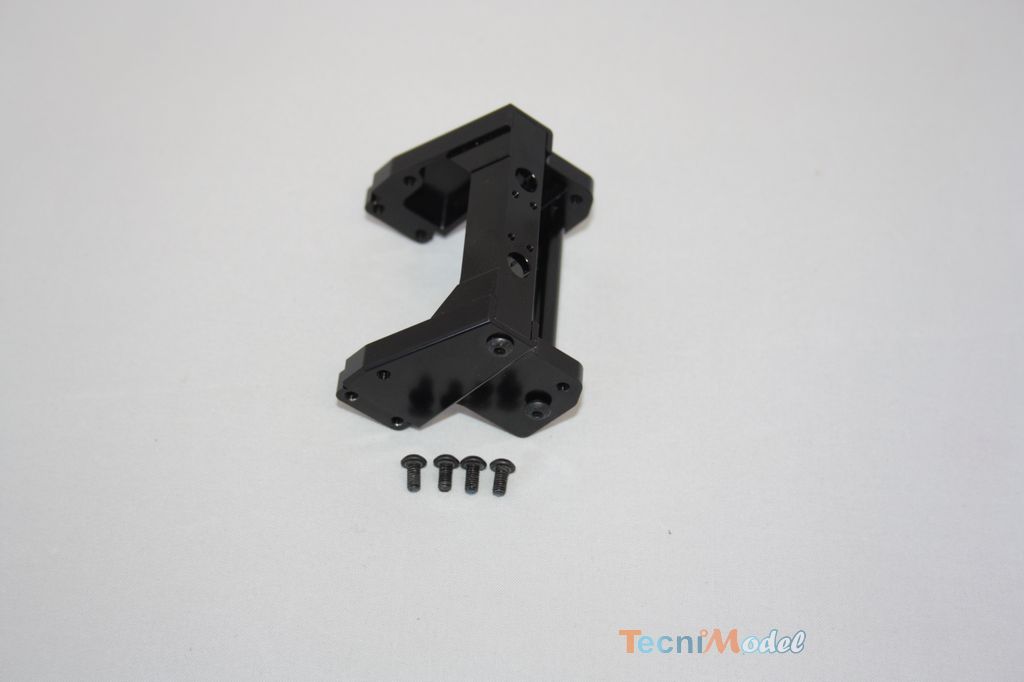

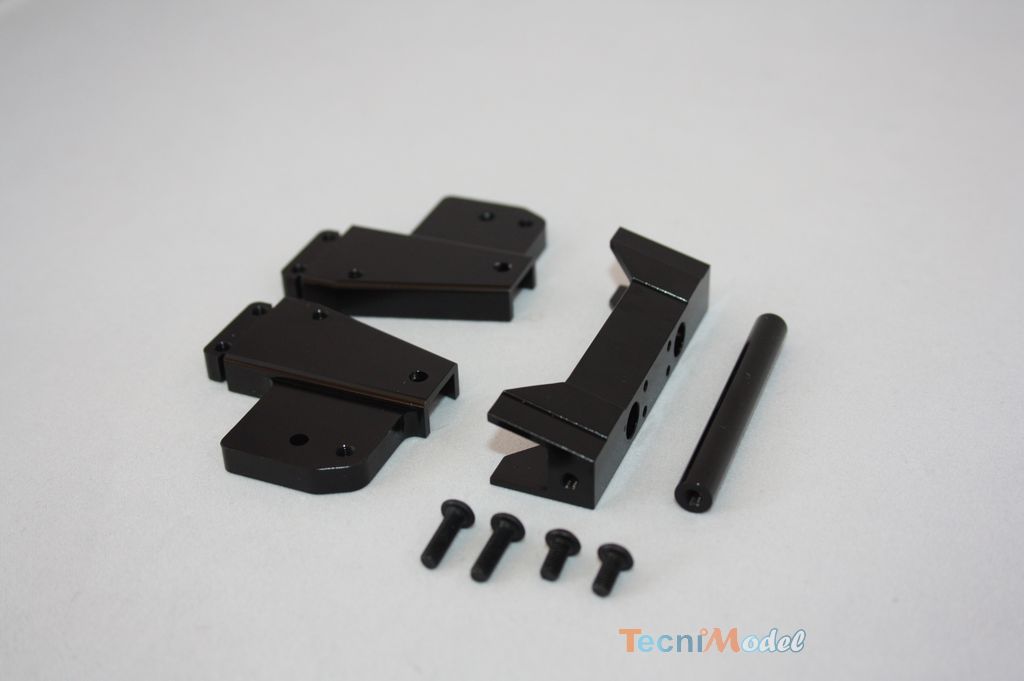

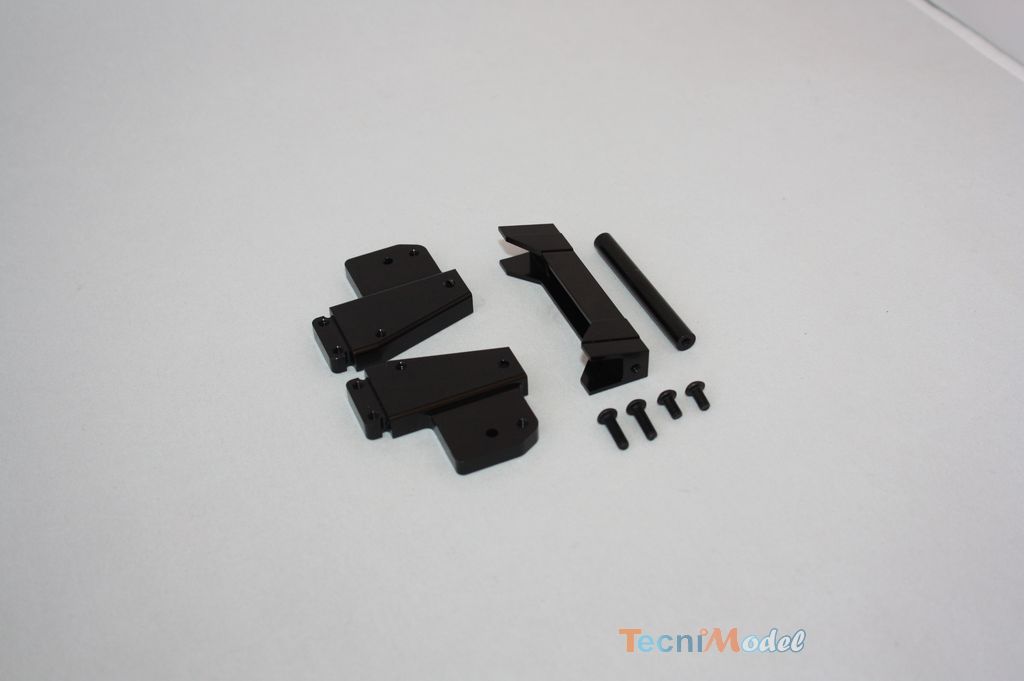

Assemblage de la traverse arrière
– 2 vis M3x5
– 2 Vis M3x9

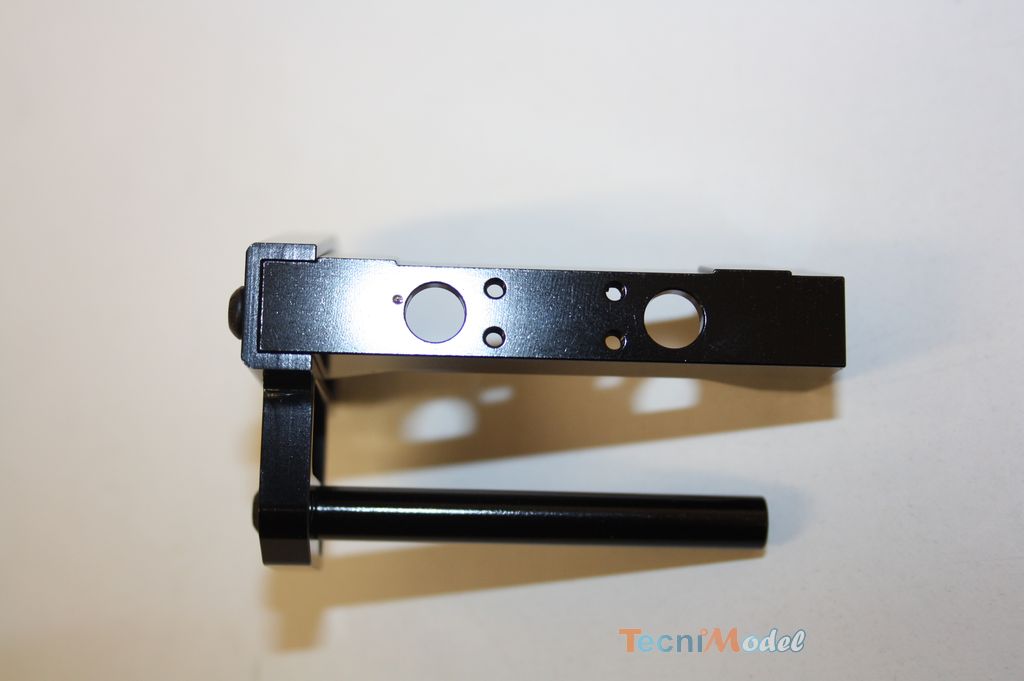

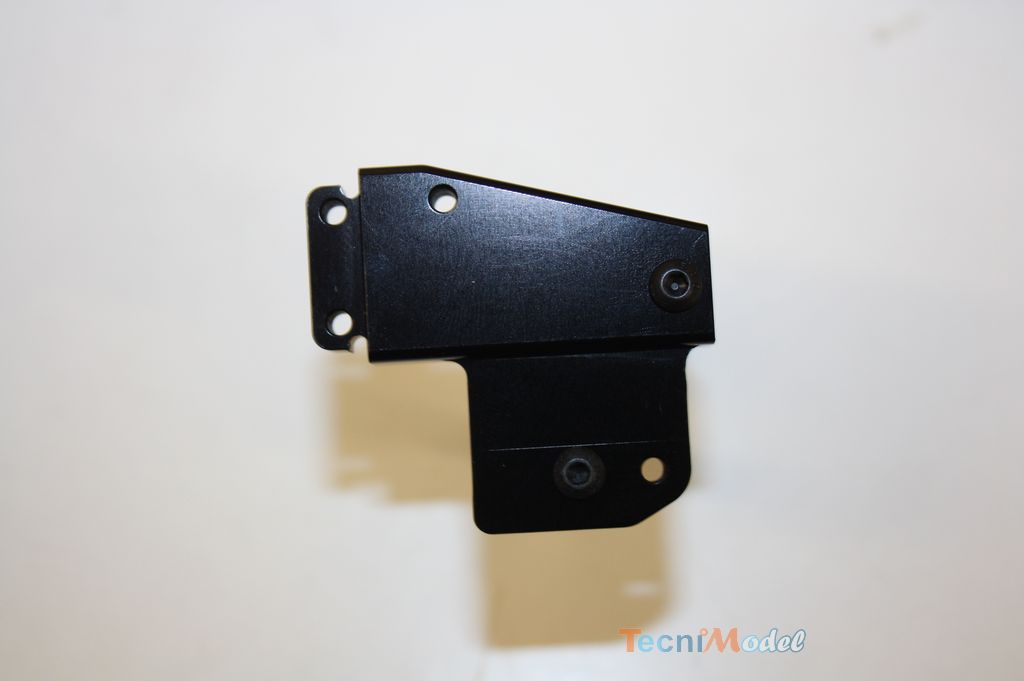

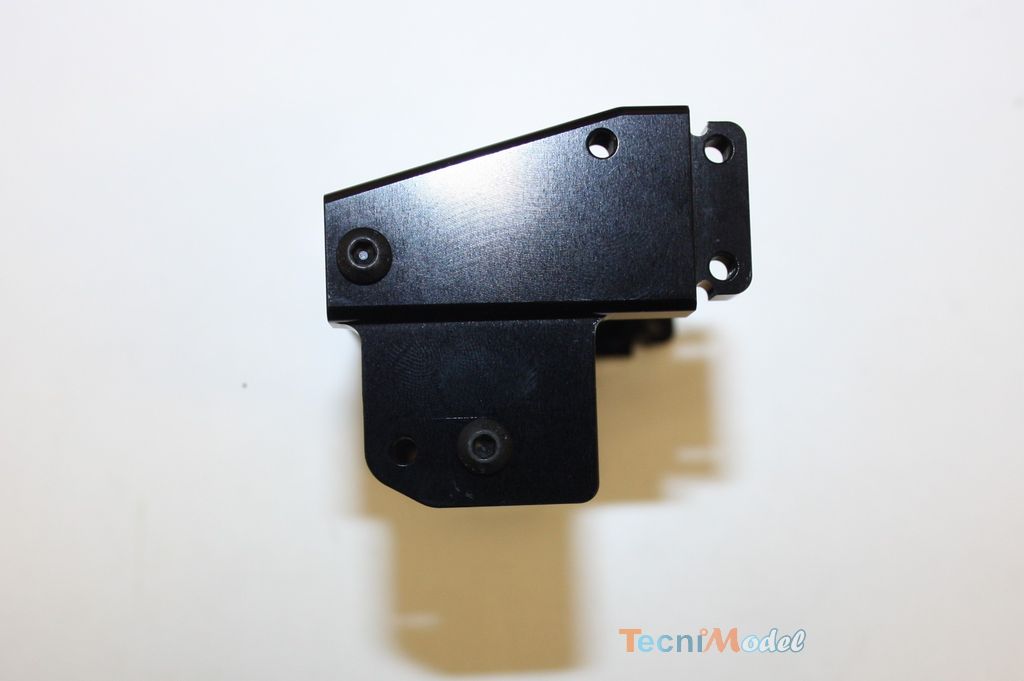

Assembler l’élément trapézoïdal avec une vis M3x5 sur un des deux flasques. Ensuite assembler le tube fileté avec une vis M3x9 sur le même flasque.

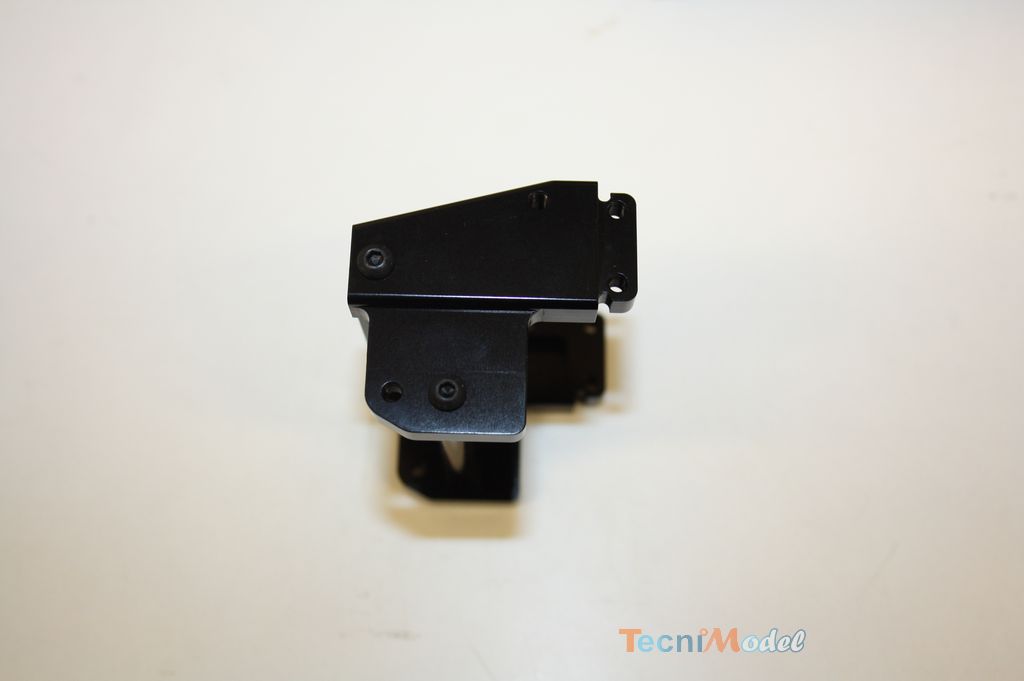

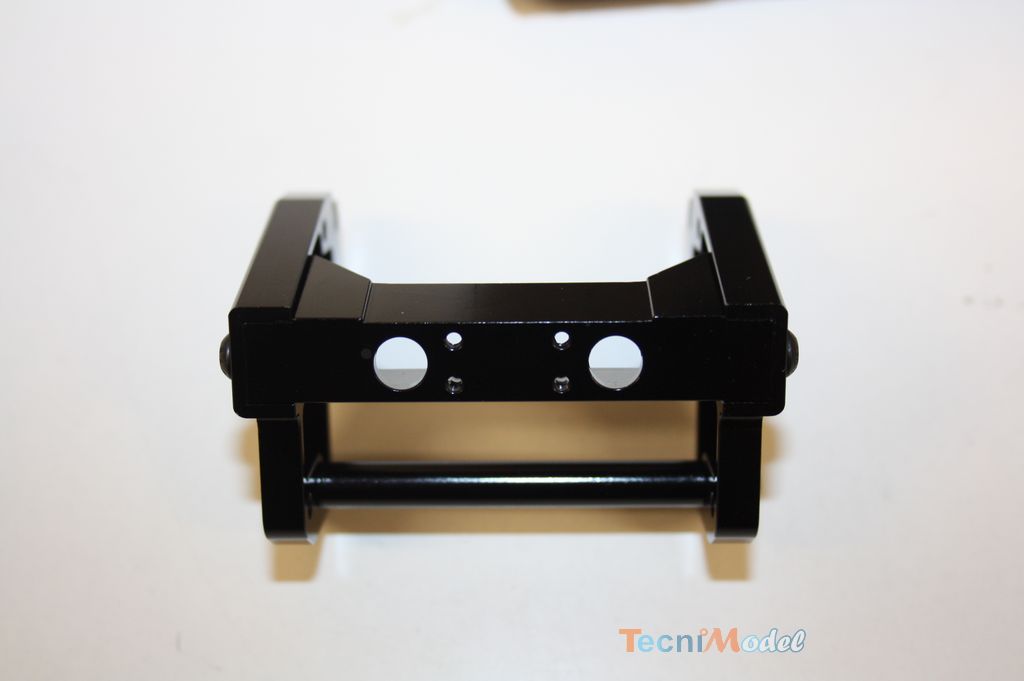

Puis assembler le second flasque de la même manière et bien serrer.

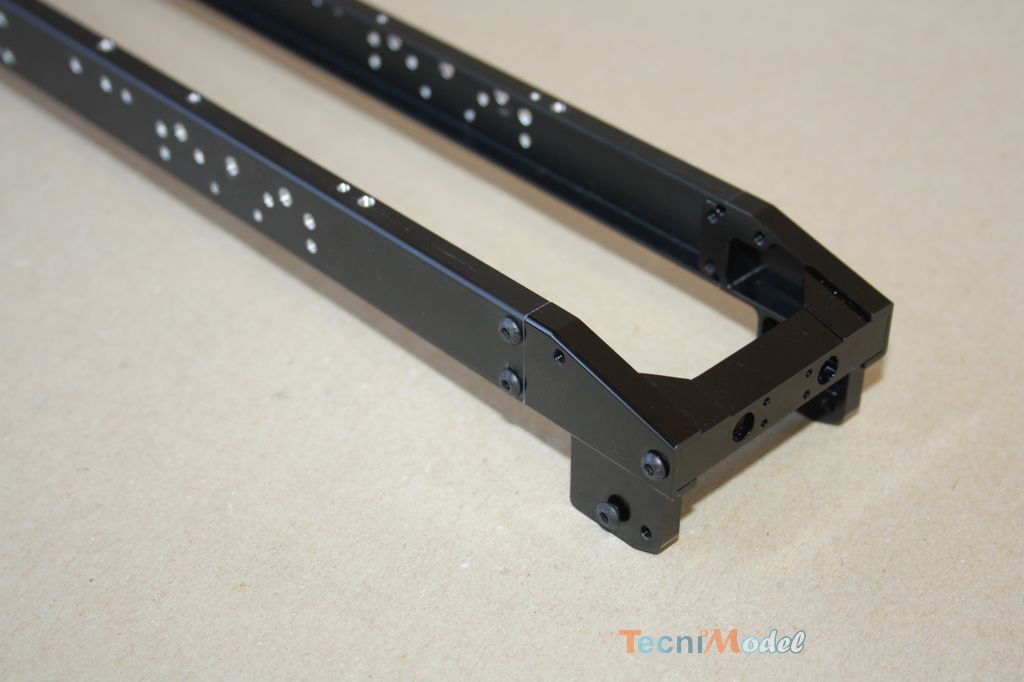

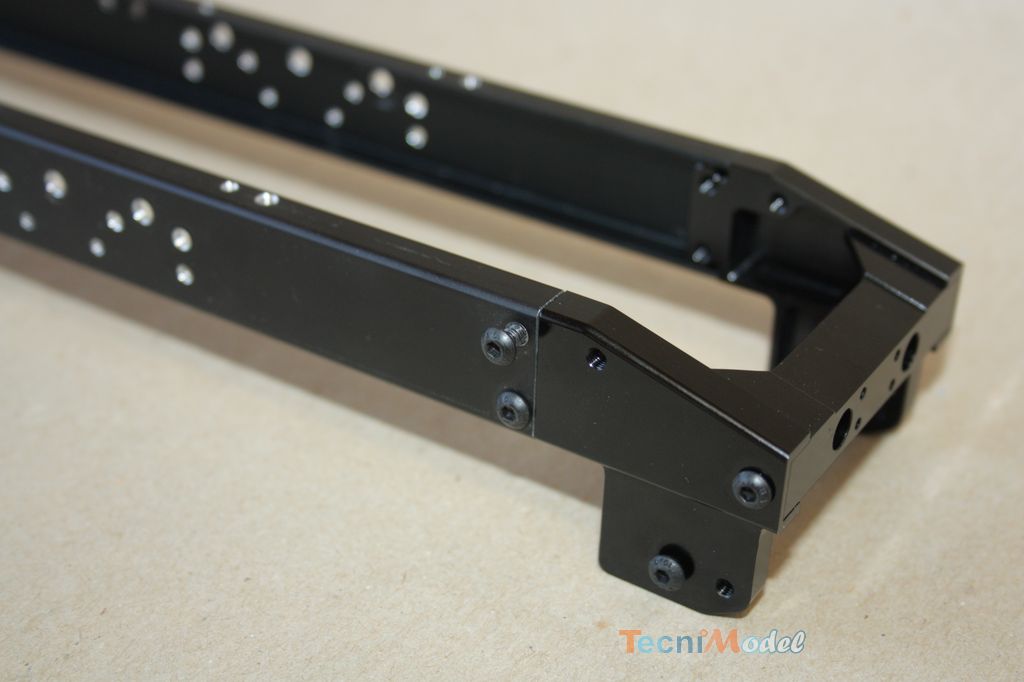

Montage de la traverse arrière sur le châssis
– 4 vis M3x5

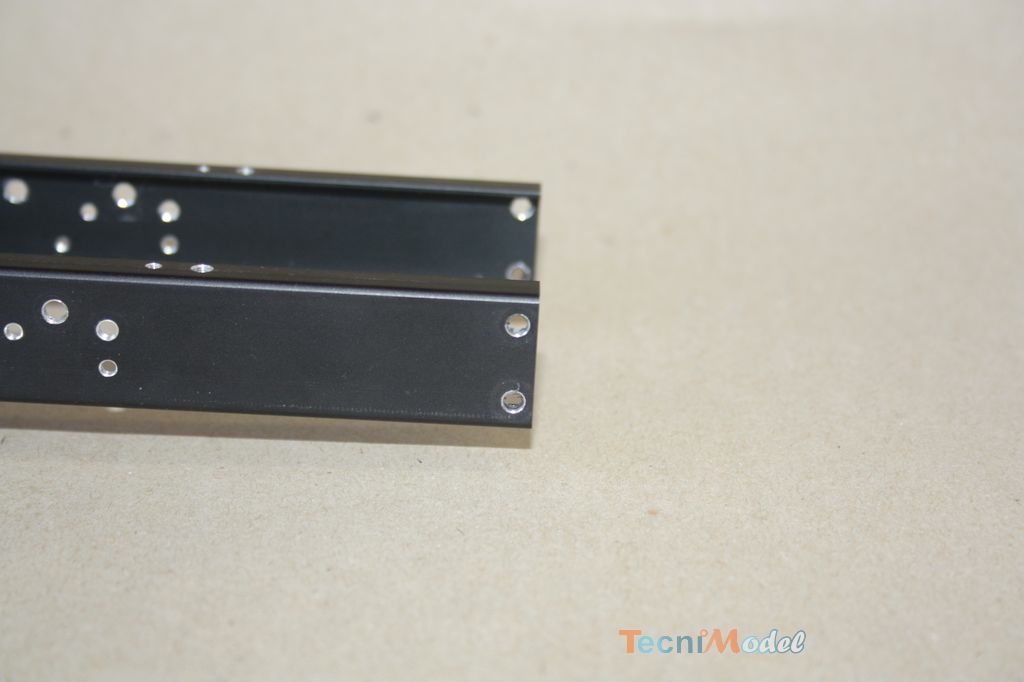

Fixer la traverse sur le châssis avec les 4 vis M3x5 restantes dans le sachet.

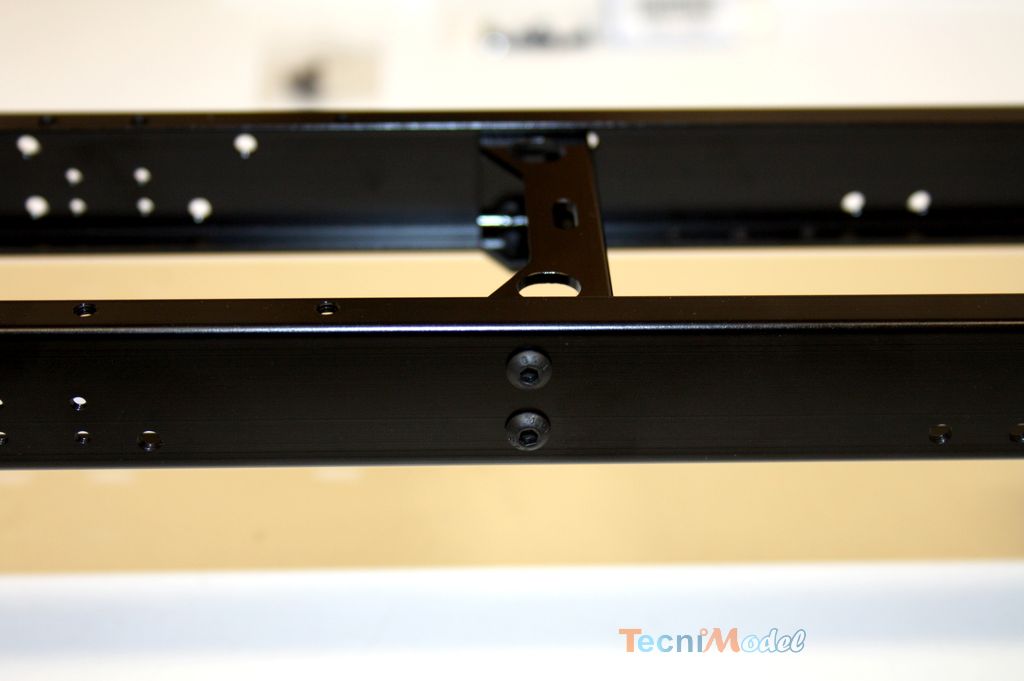

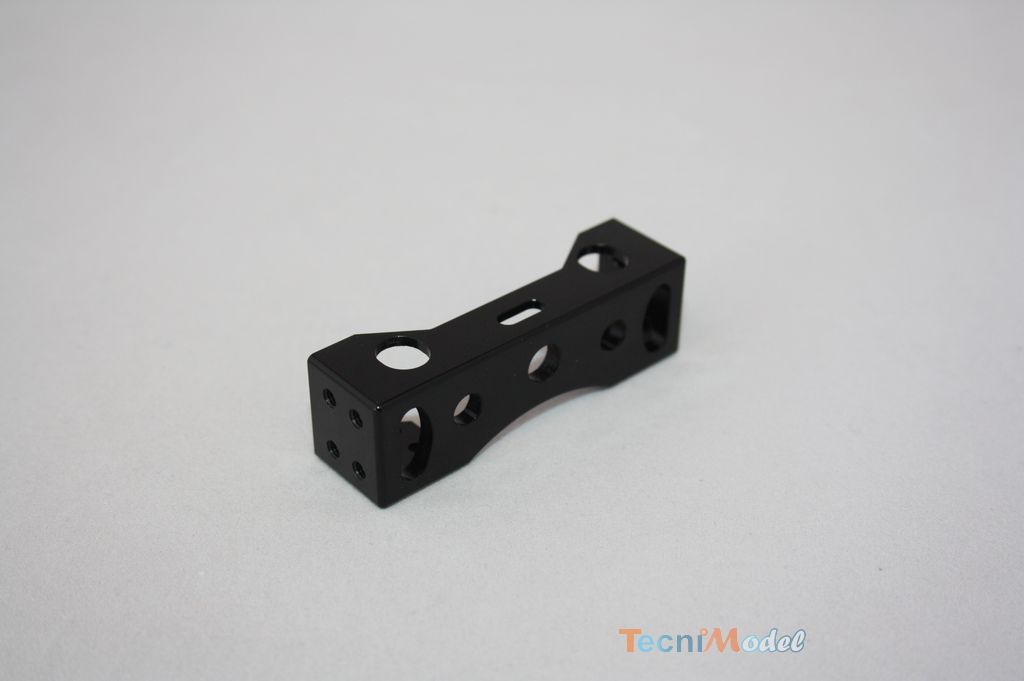

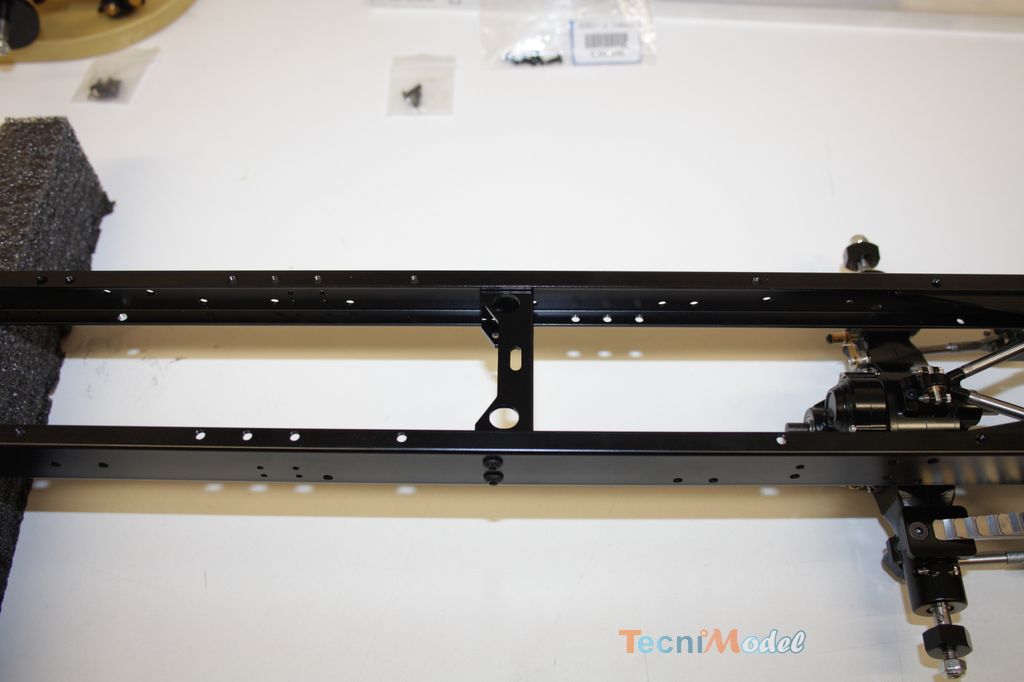

Montage traverse centrale

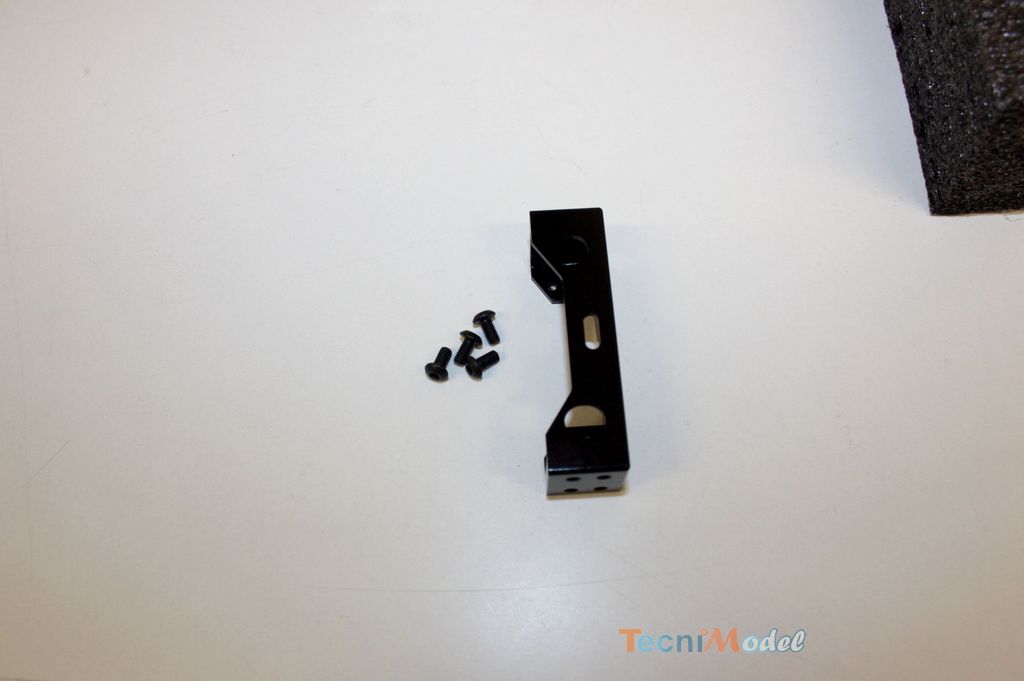

– 4 vis M3x5

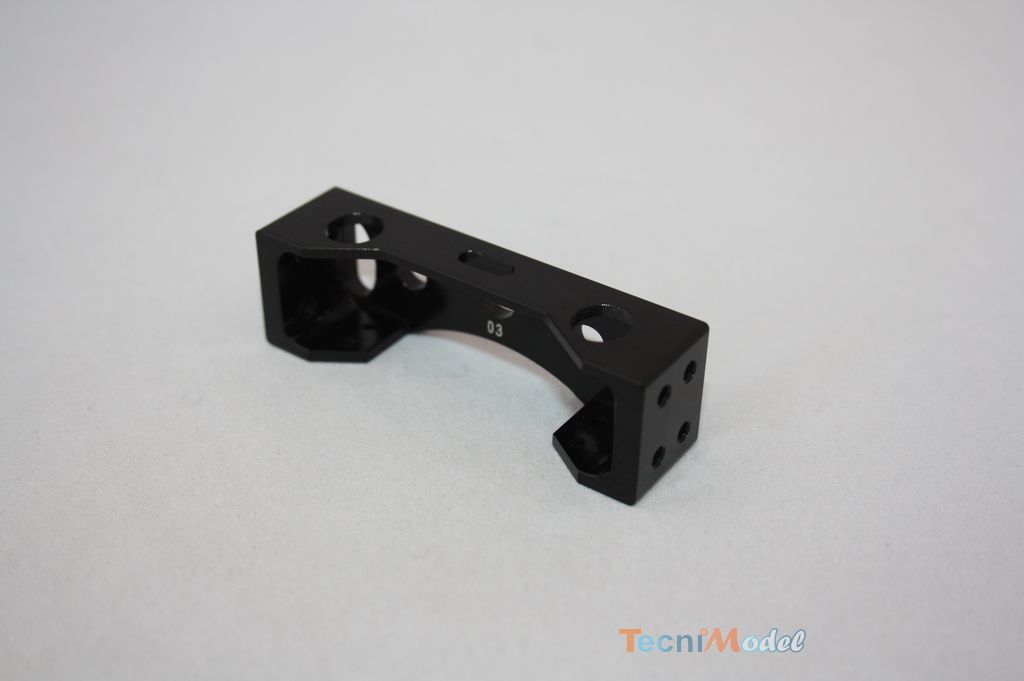

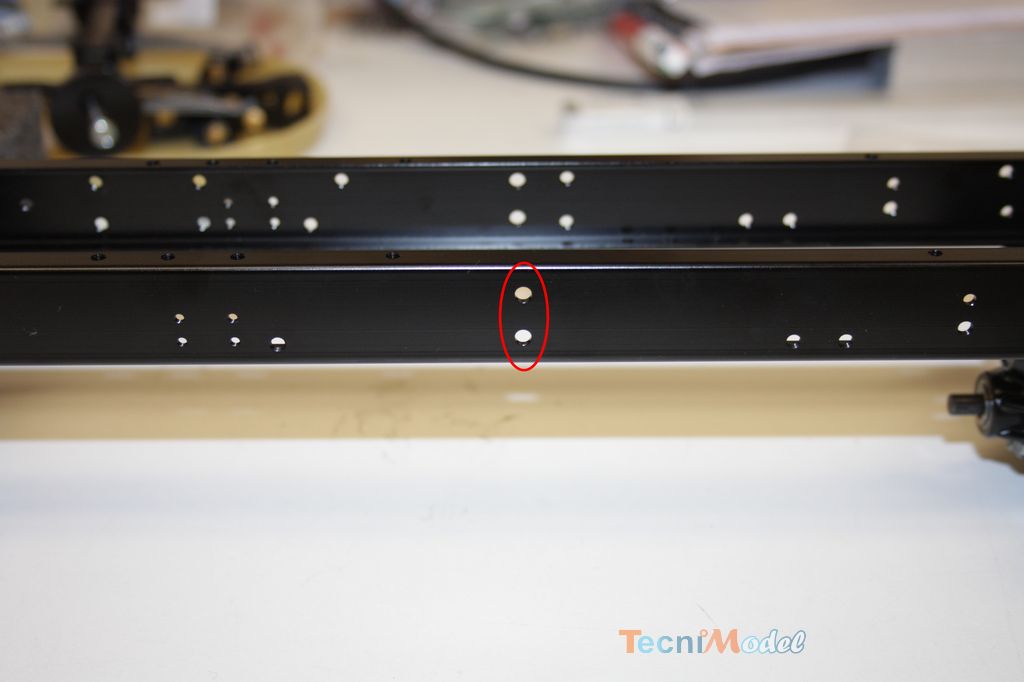

La traverse possède 4 trous taraudés de chaque coté, déterminer la position de la traverse sur le châssis suivant le montage souhaité, puis la fixer avec les 4 vis M3X5 fournies.
Cette traverse remplace la traverse Tamiya « A ».

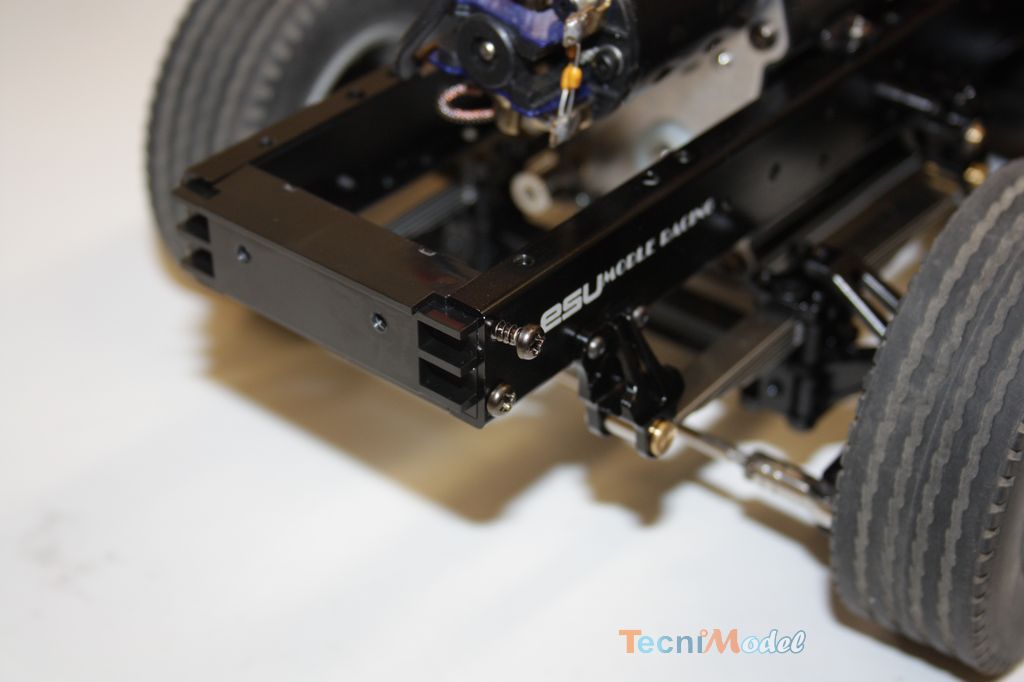

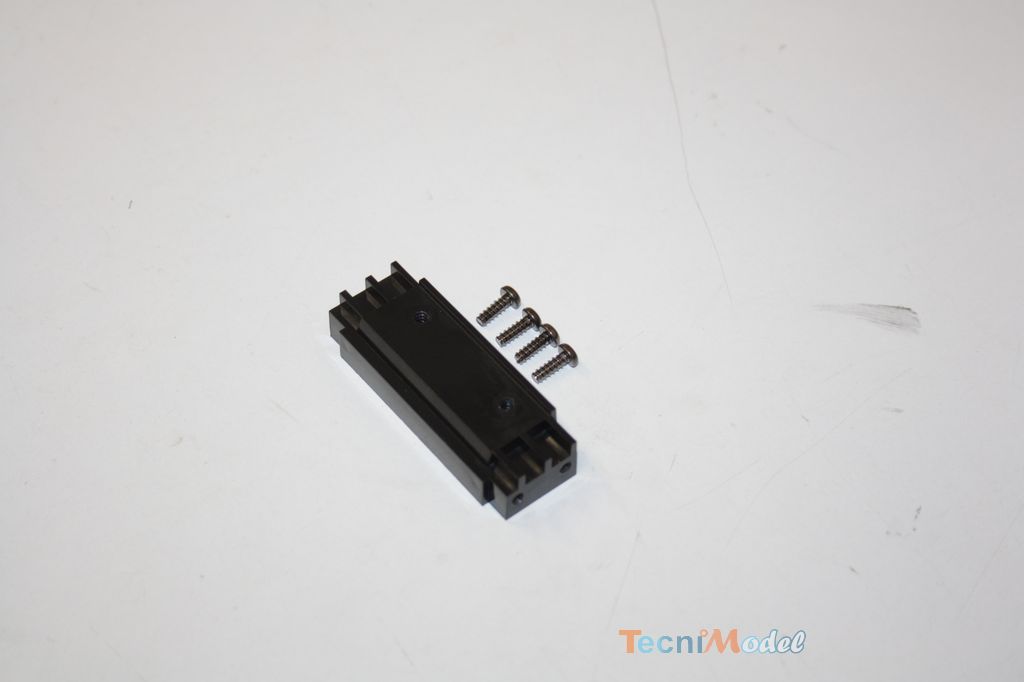

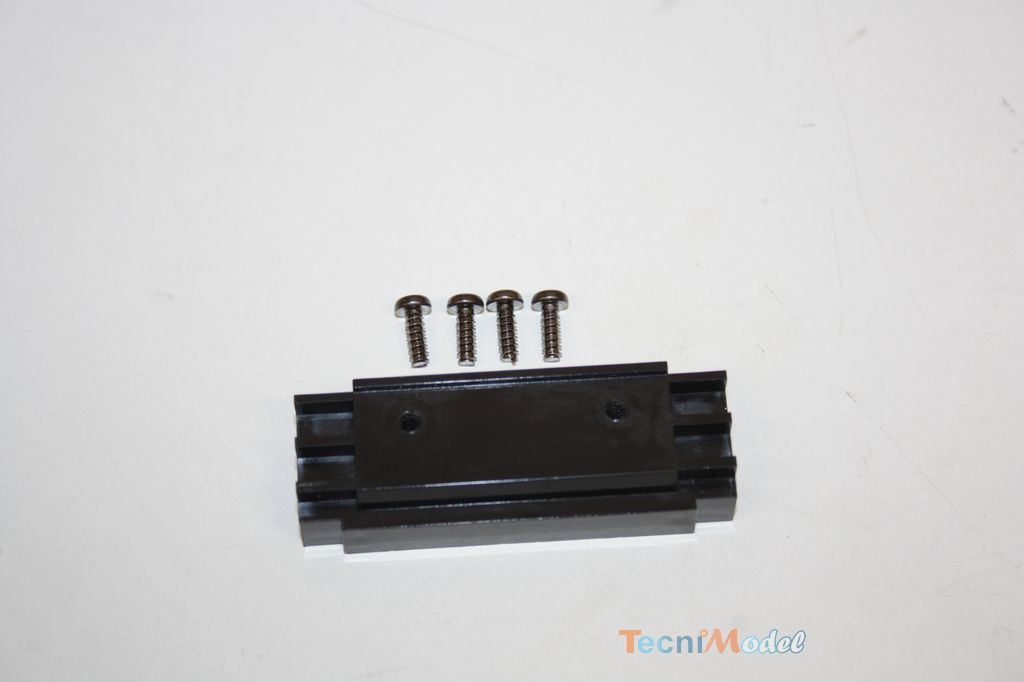

Montage de la traverse avant
– 4 vis taraudeuses 3×8 Tamiya

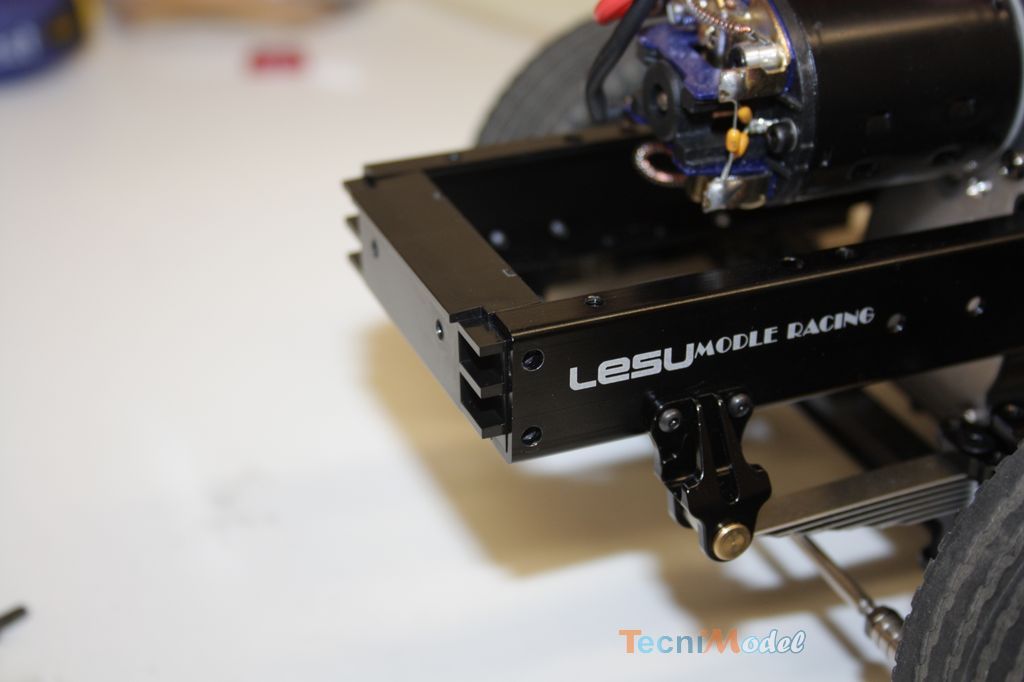

Pour l’Arocs, utiliser la traverse avant C2 du kit Tamiya.

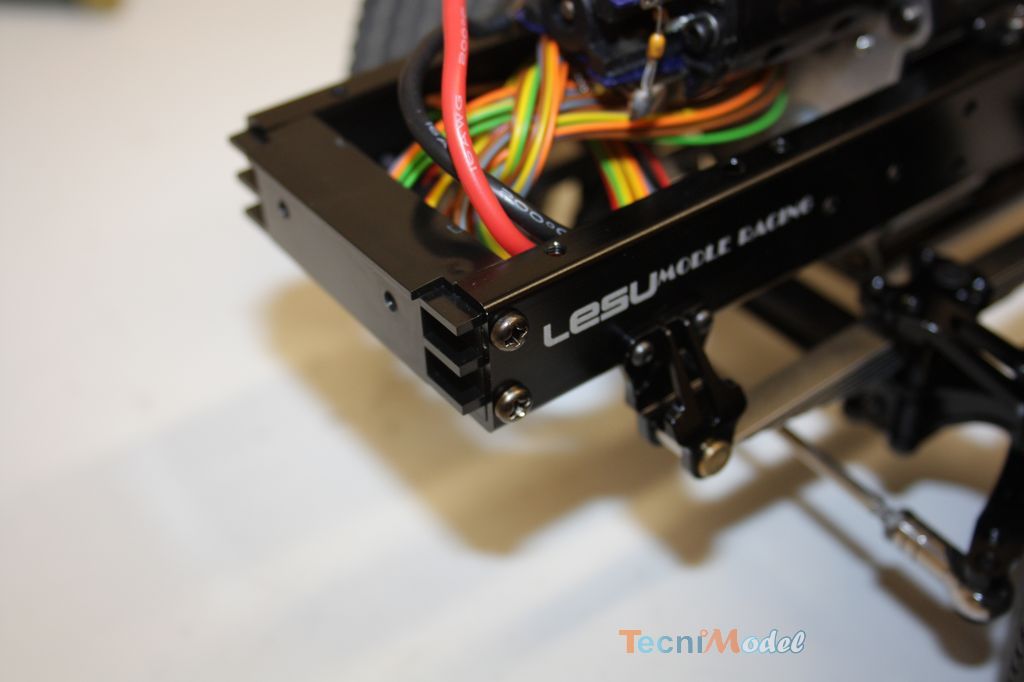

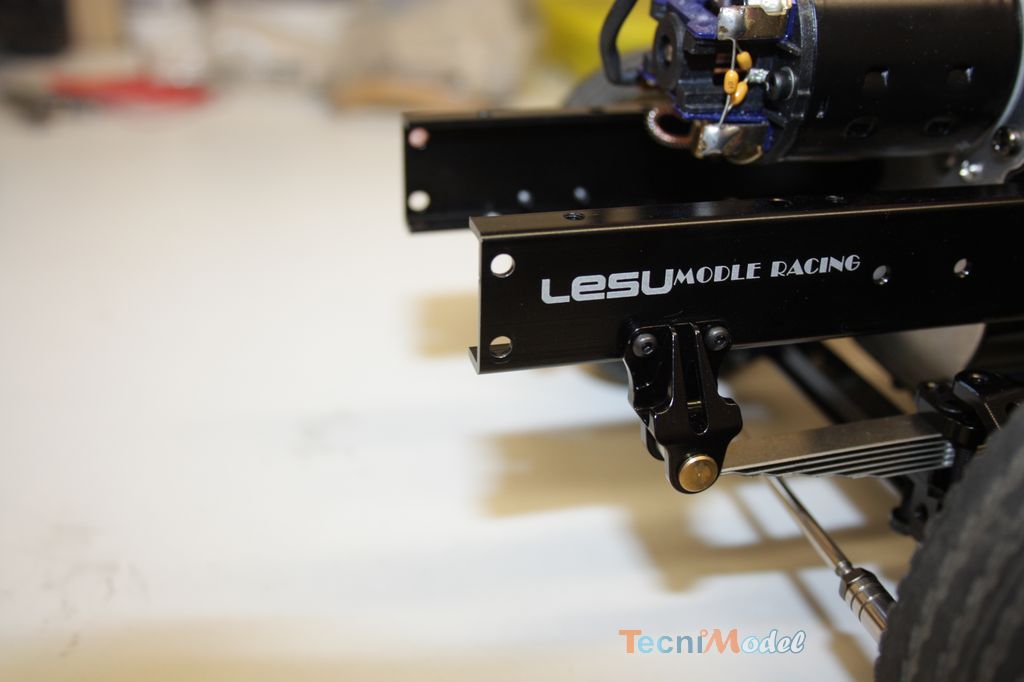

L’insérer entre les longerons, à l’avant du châssis.

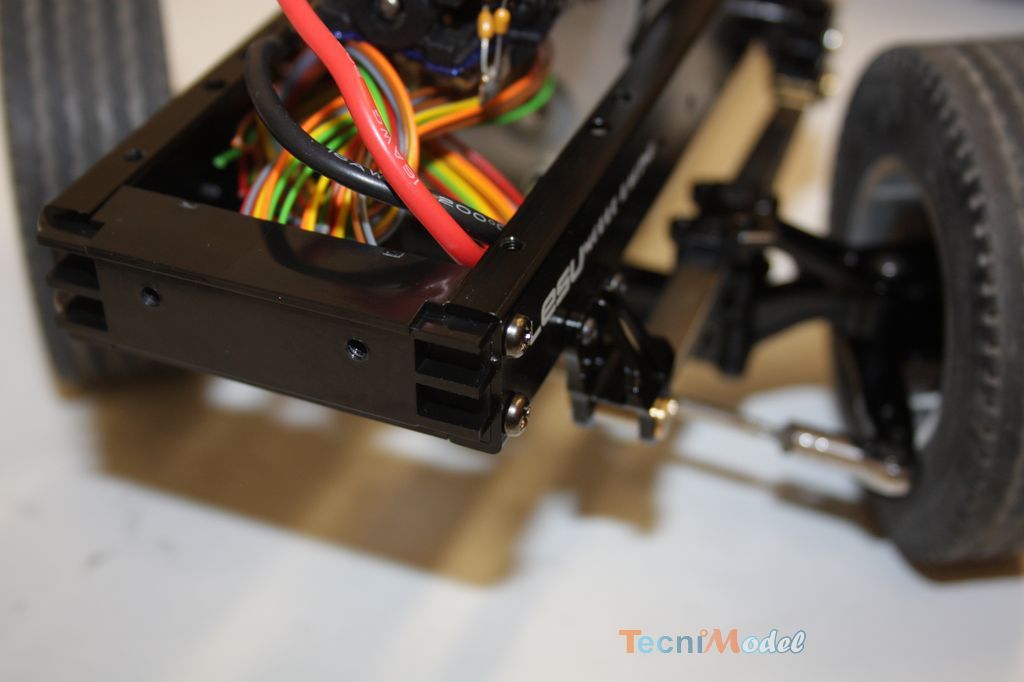

Puis la fixer au châssis avec les 4 vis taraudeuses 3×8 Tamiya, comme sur la notice du camion.
