Installation des moteurs

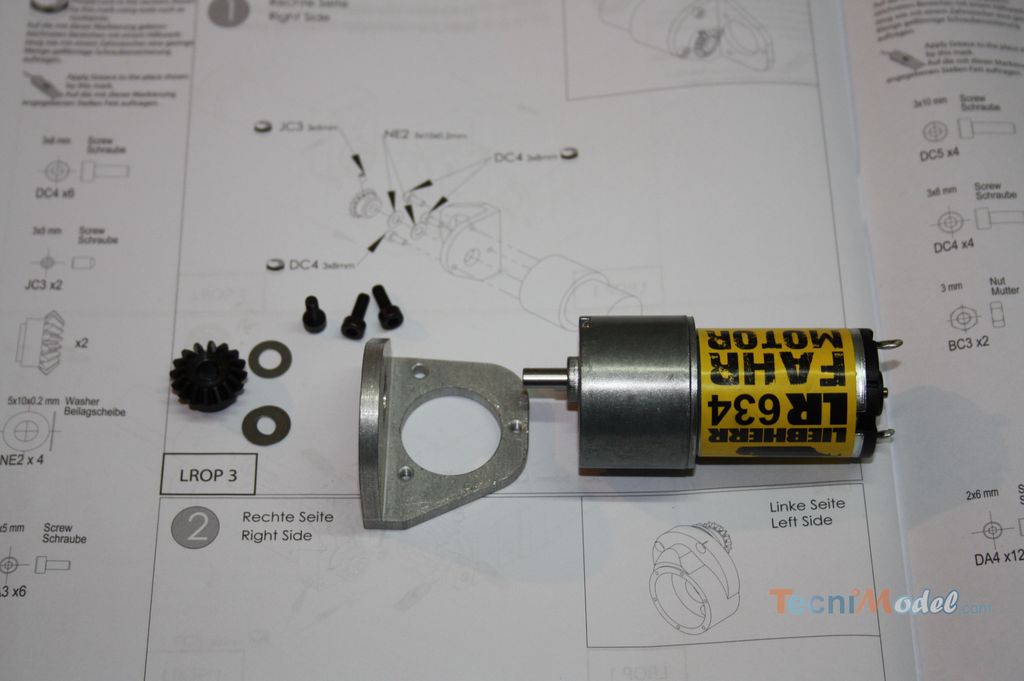

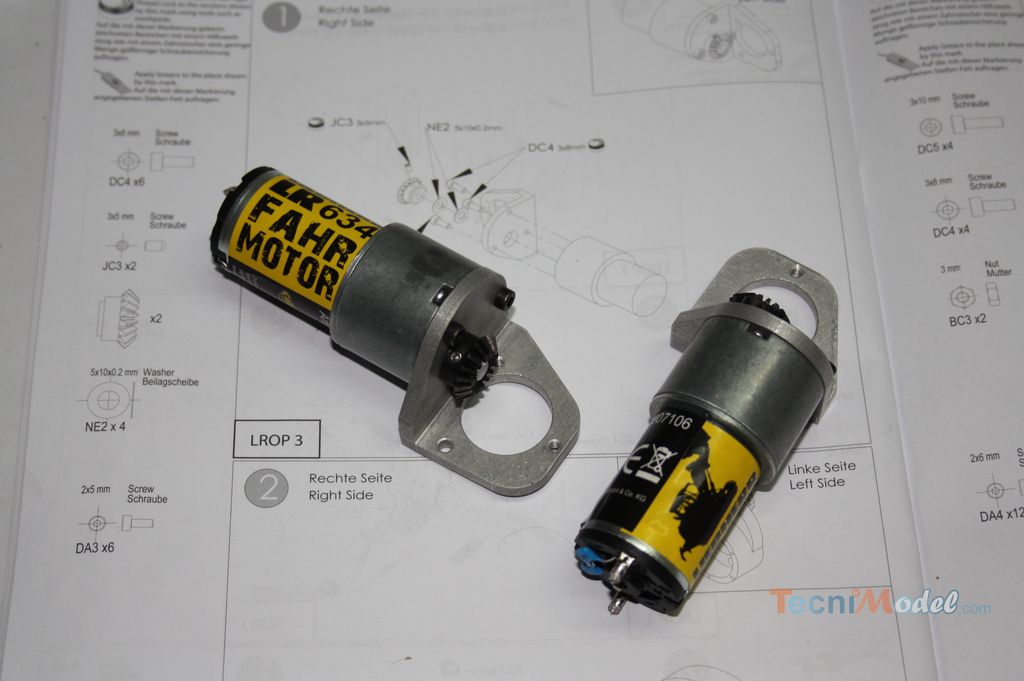

Montage des deux moteurs de propulsion sur leur équerres support:
L’ajustement du moteur sur son support est très serré. De même l’ajustement du pignon sur l’arbre moteur, faire des essais de rotation du moteur pour vérifier que celui-ci n’est pas bloqué par le montage.

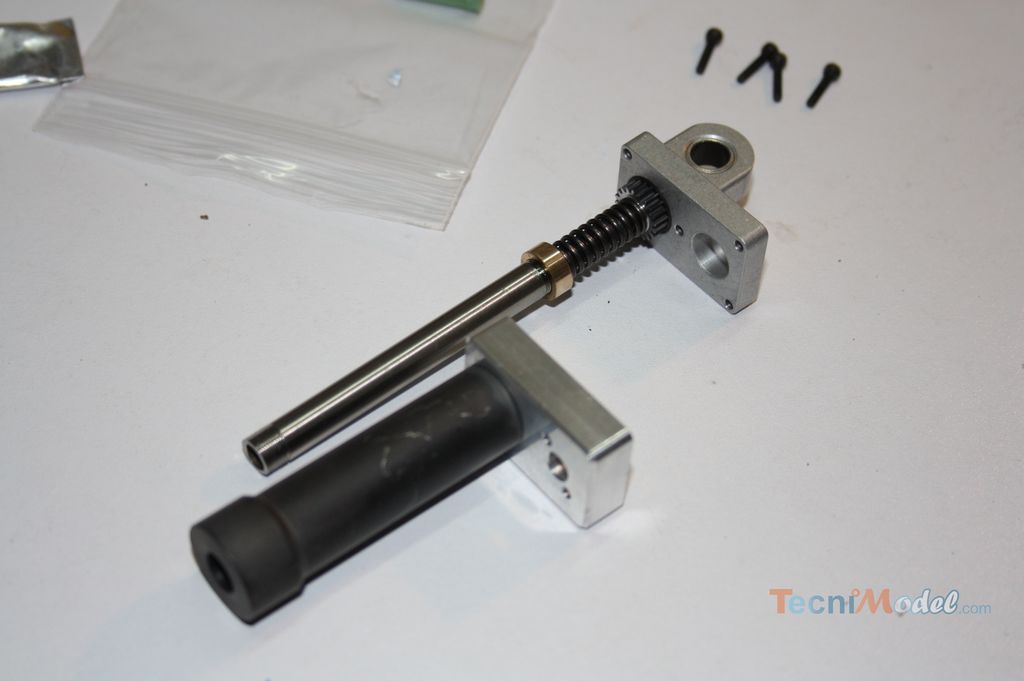

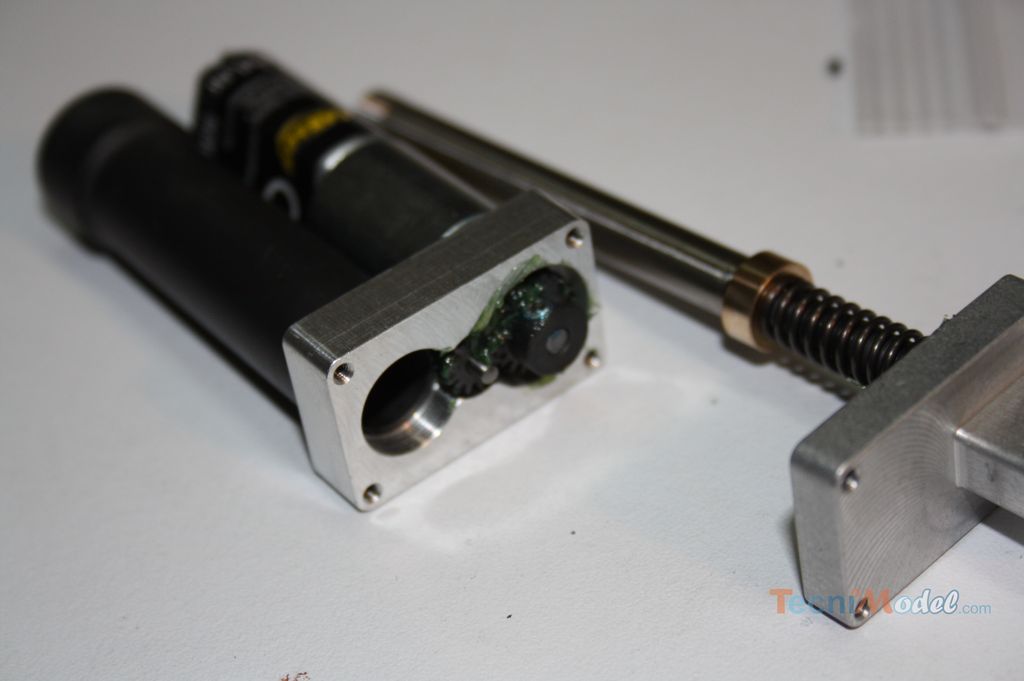

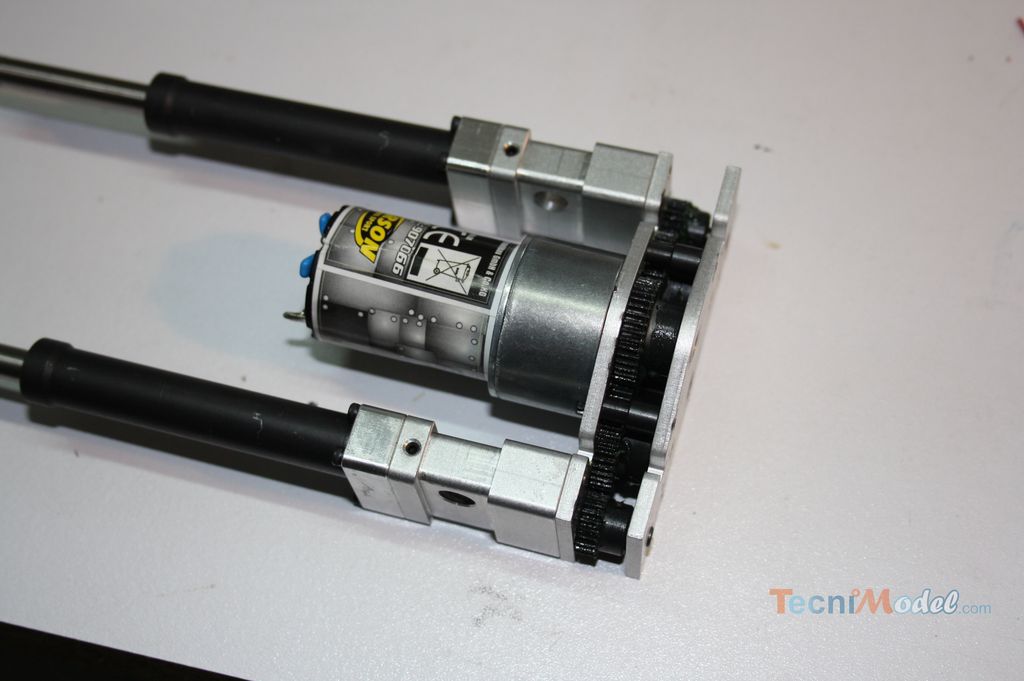

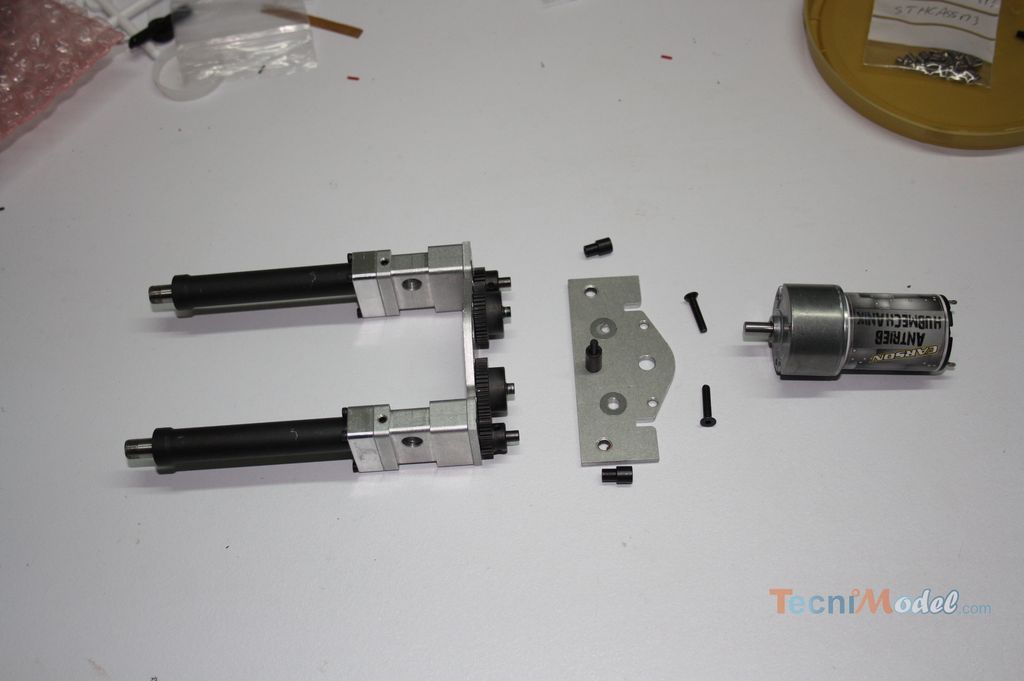

Installation du moteur de levage. Il faut démonter la partie arrière du carter pour pouvoir visser le moteur en place. Attention de bien replacer les fines rondelles entre les pignons et les carters, et graisser l’ensemble.

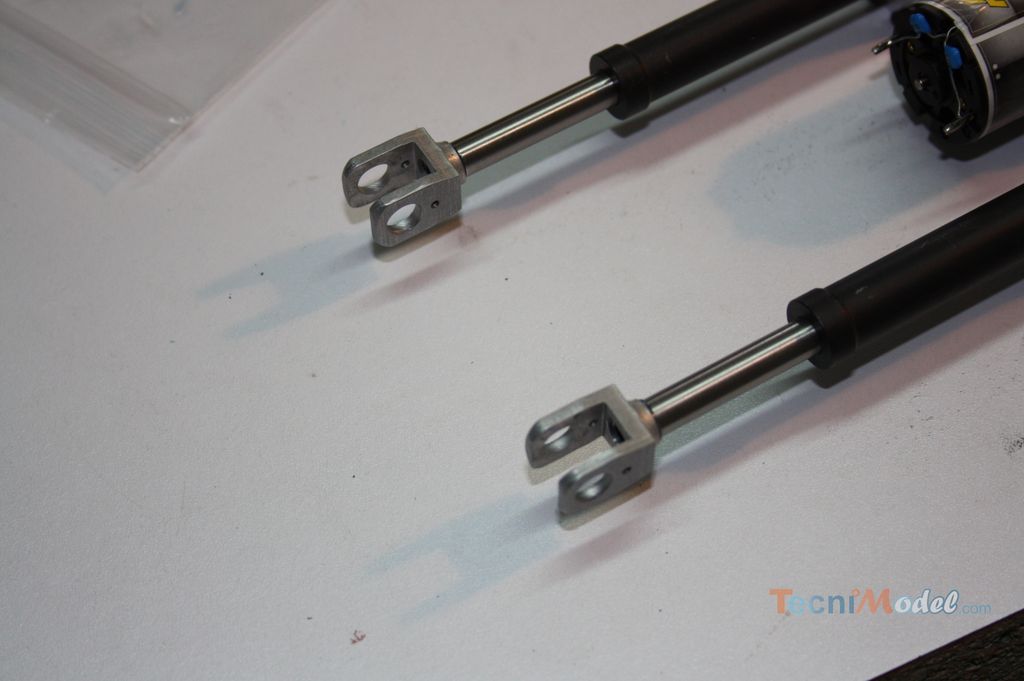

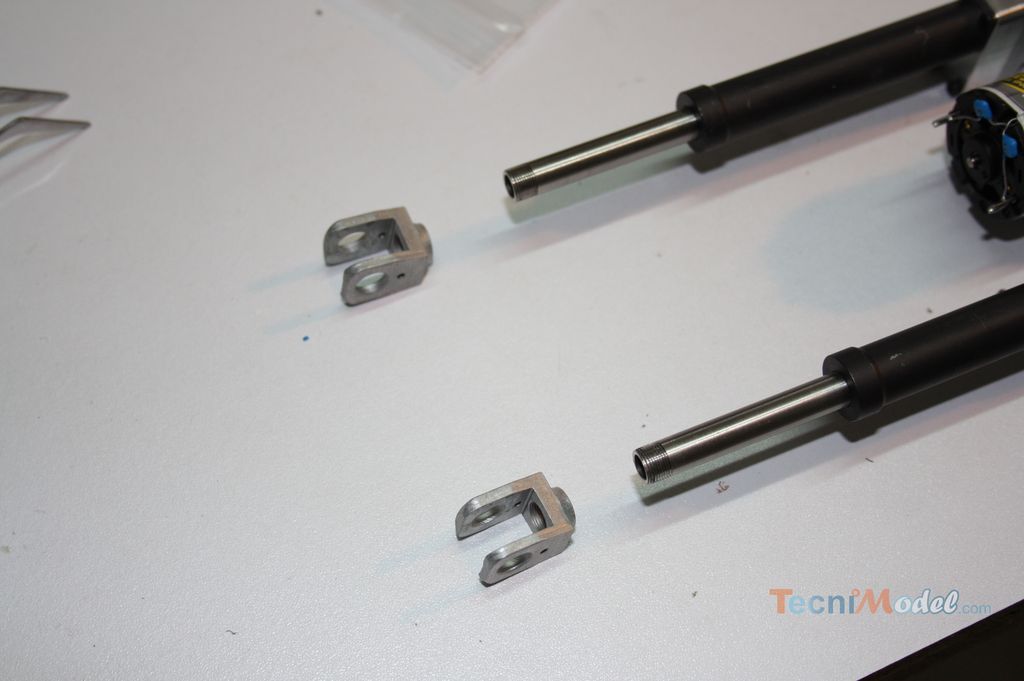

Installation des têtes de vérins. Le filetage est fin, attention de ne pas le fausser en vissant maladroitement. Assurer la tenue par du frein-filet.

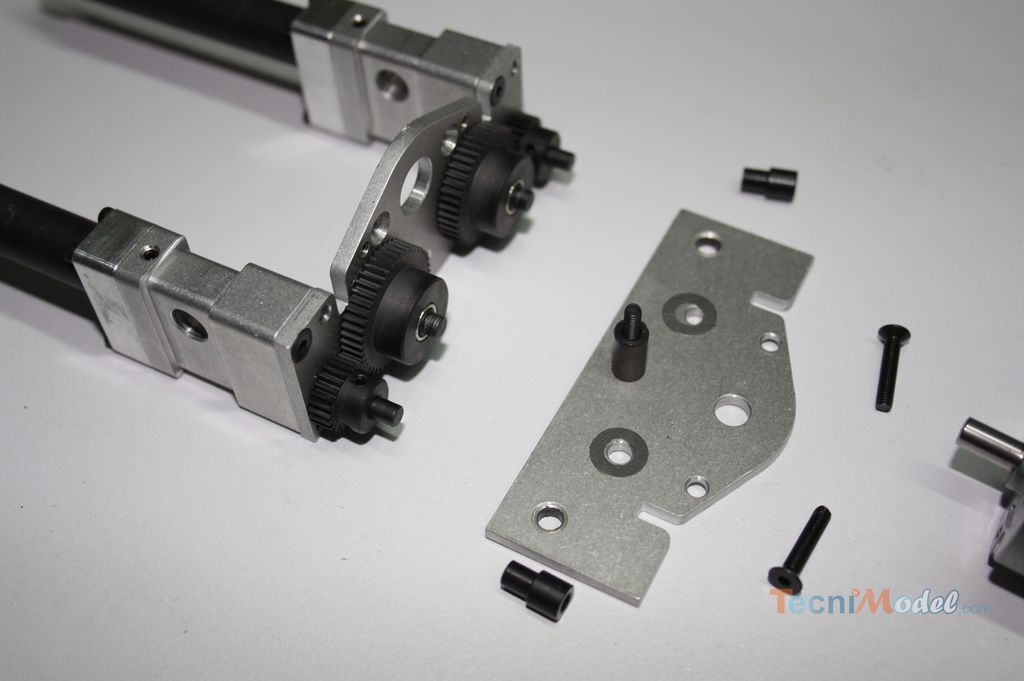

Installation du moteur de godet. Démonter le carter puis visser le moteur en place. Installer le pignon et graisser l’ensemble.
Attention: Au remontage, la tige du vérin est mise en place avant de réinstaller le petit pignon intermédiaire qui, sinon, bloque le passage.

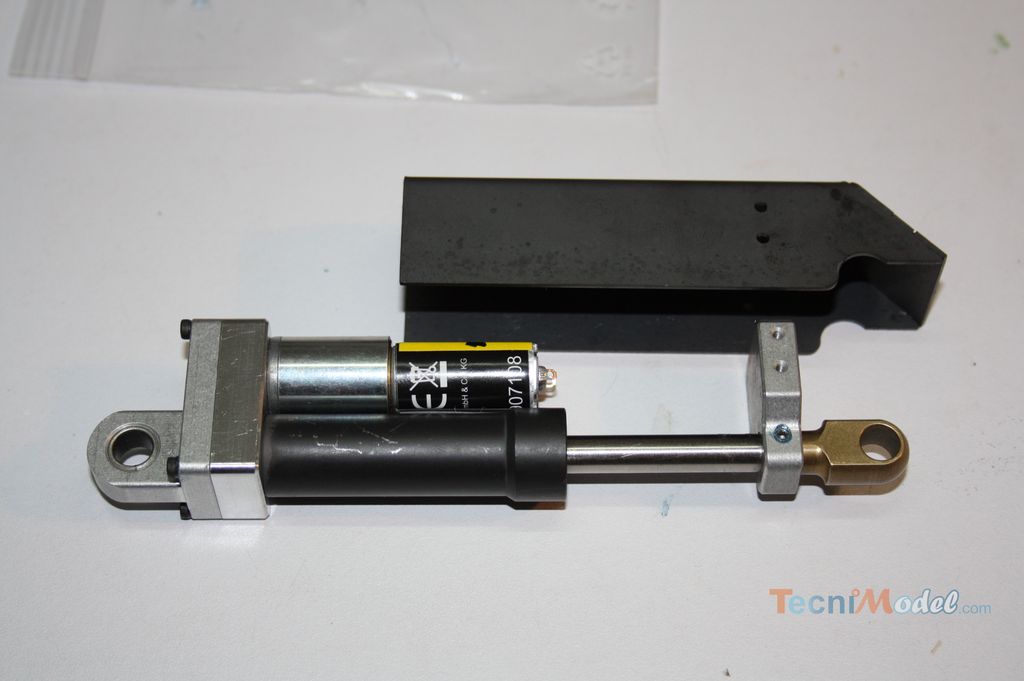

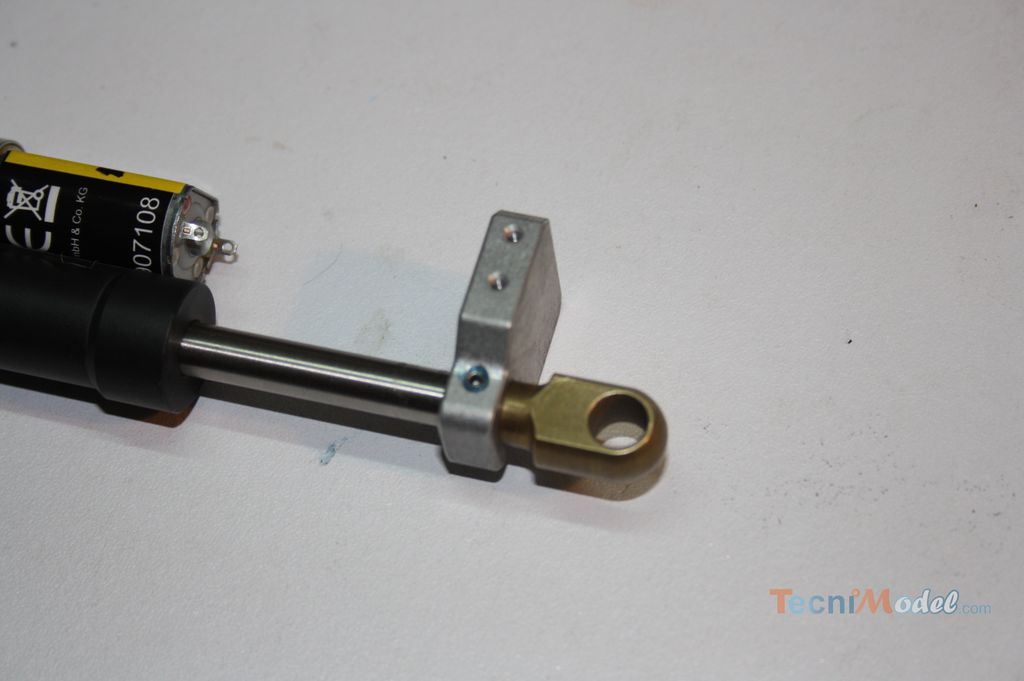

Installation du support de carter de vérin de godet. Le support est serré sur la tige de vérin, puis la tête est vissée en place assurée par du frein filet.
Le carter sera mis en place une fois peint.
