Les modules « Multi » de Robbe permettent d’étendre les possibilités des radiocommandes Robbe F-14 et Fc-16 de manière importante: chaque module occupe une voie de la radiocommande mais fourni (selon les modèles de modules) 16 fonctions tout ou rien, ou 12 fonctions tout ou rien et 2 voies proportionnelles.
Voici un exemple de branchement de leds sur un module Multiswitch16, pour installer de l’éclairage sur un modèle.
Polarité d’une led
Une led n’est pas une ampoule ! Pour être correctement utilisée, elle doit être accompagnée d’une résistance de valeur adaptée à la tension d’alimentation. Une led est polarisée: elle à un sens de branchement. Un moyen mnémotechnique simple:
Sa patte la « plus » longue est branchée au « plus », la patte la « moins » longue est branchée au « moins ».

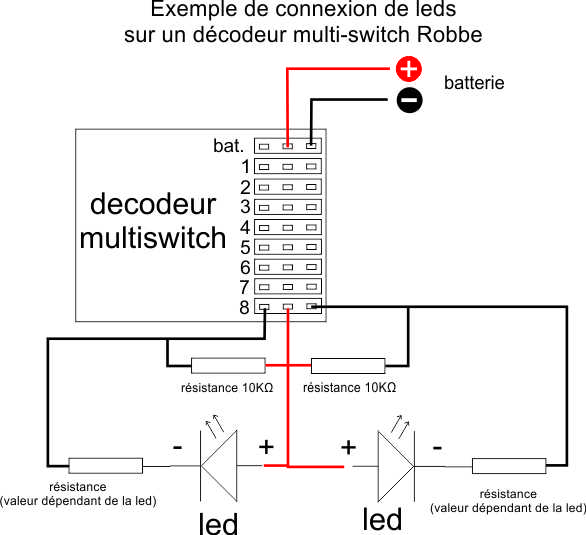

Exemple de câblage de leds sur un module décodeur Multi-switch 16 de Robbe
Voici un exemple de branchement:
Utiliser des connecteurs de servo type Futaba pour réaliser la connexion sur le module.
Connecter le « plus » de chaque led sur la borne centrale d’une sortie du module. Chaque borne extérieure d’une sortie correspond au « moins ». Une sortie du module correspond donc à deux fonctions (une de chaque côté), il est donc possible de commander 16 fonctions différentes à parti d’un seul module Multi-Switch 16.
Ce schéma peut être téléchargé en format PDF.
