La polarité des connexions d’un récepteur.

Sur certains boîtiers de récepteurs, des symboles indiquent les polarités des connecteurs de branchement. Mais sur beaucoup de récepteurs, ces symboles ne sont pas présents.

Cependant, l’ordre de branchement est un standard: Le « plus » est au milieu, le « moins » est généralement du côté opposé à l’étiquette collée sur le récepteur, et le signal de l’autre côté. Comme le « plus » est au milieu, une inversion accidentelle du connecteur n’a pas d’impact: Cela ne fonctionne pas mais rien ne peut être endommagé. Ouf !  🙂

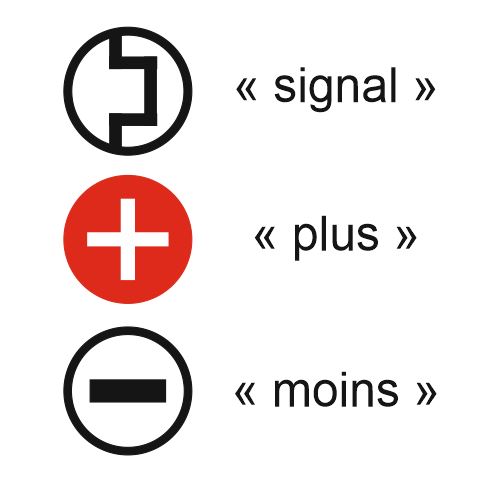

voici les symboles utilisés:

 Des exemples de récepteurs.

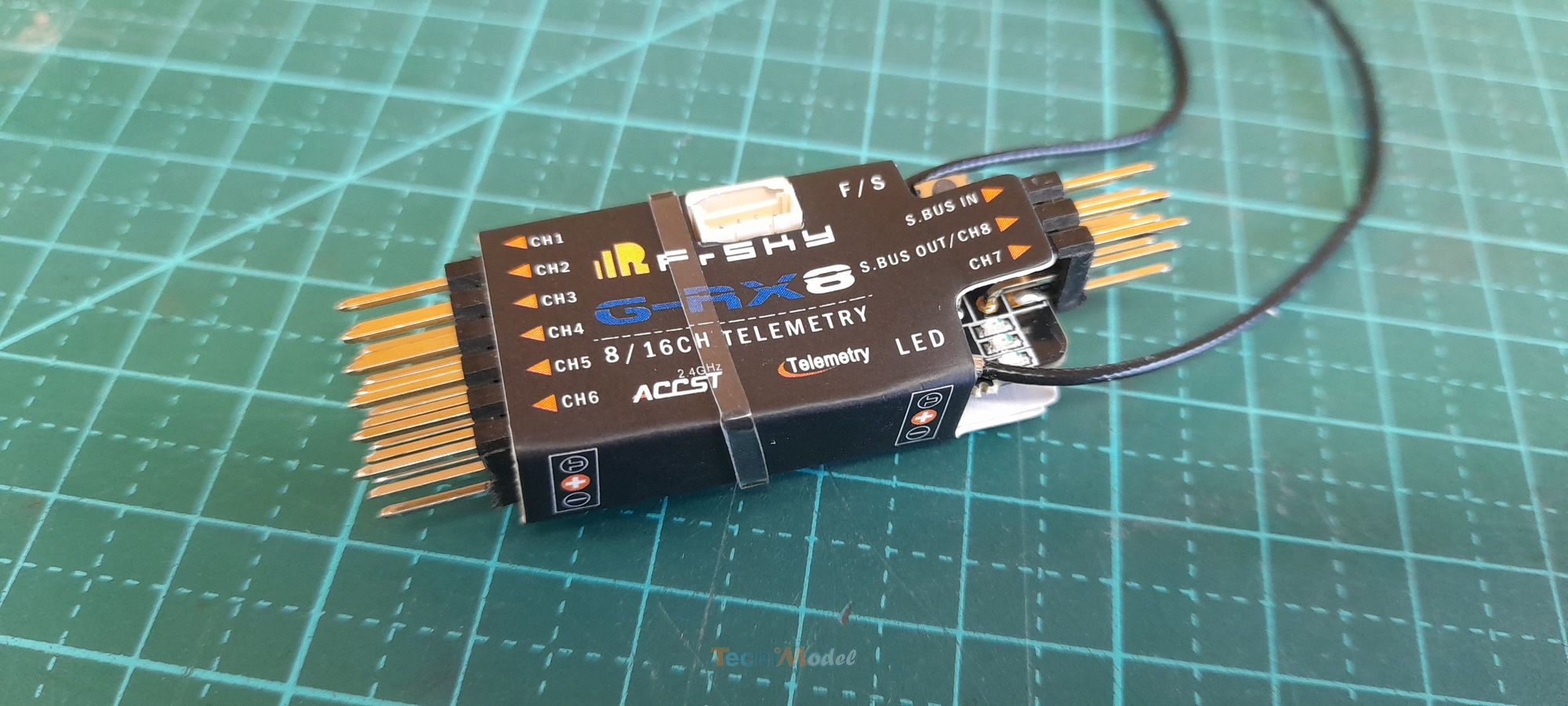

Un récepteur 8 voies G-RX8 de FR-SKY, on distingue bien les indications de numéros de voies (De CH1 à CH8) ainsi que l’indication de la polarité des connecteurs:

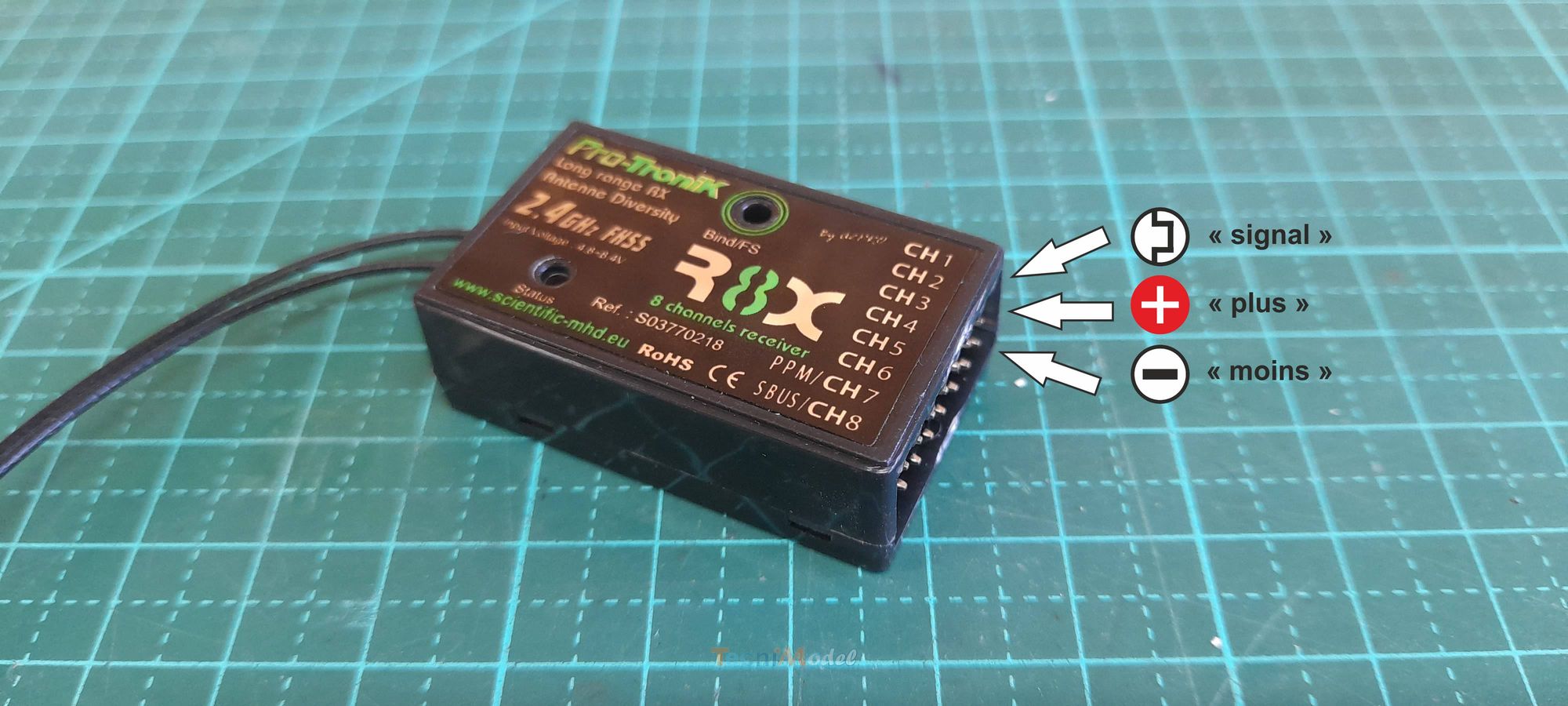

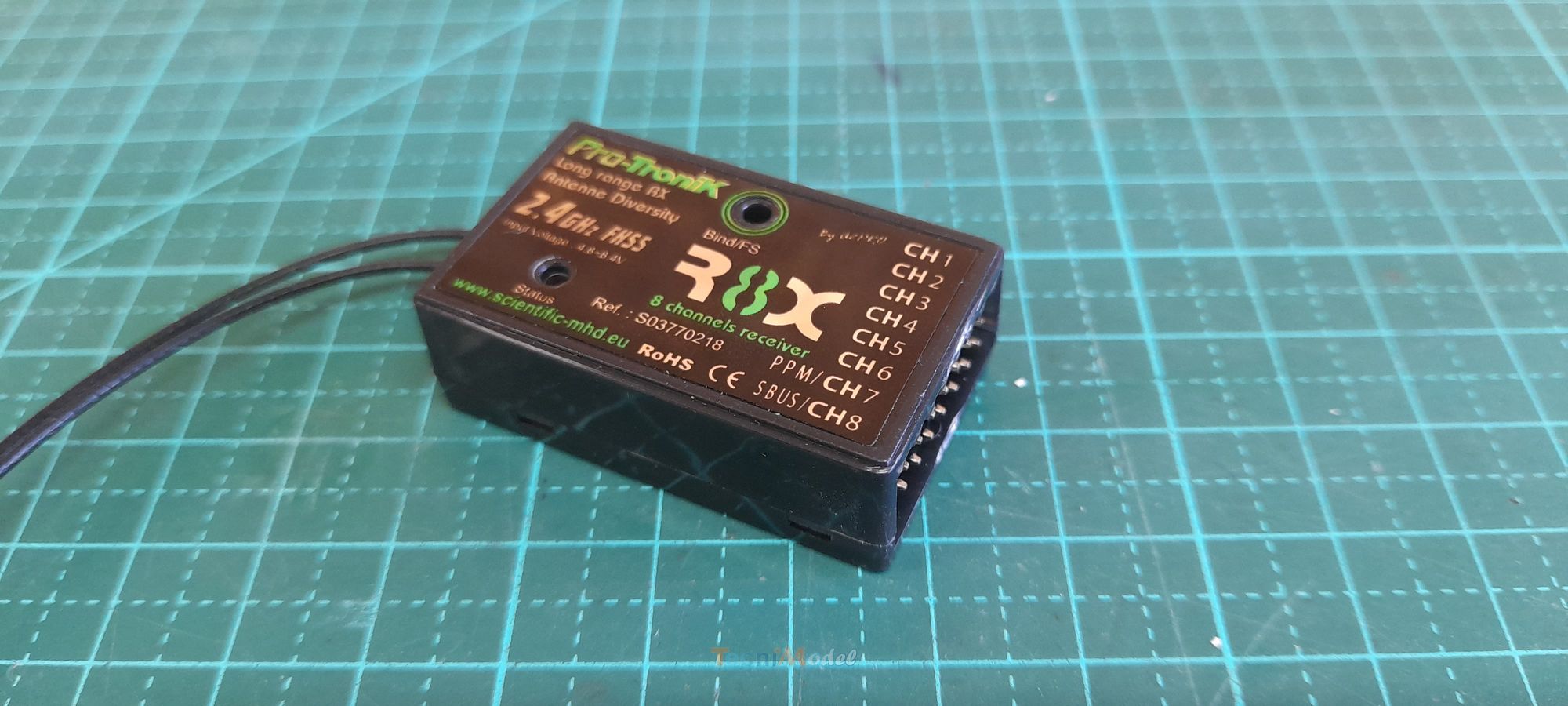

Sur ce récepteur 8 voies R8X de Pro-Tronik, les connexions des voies ne comportent pas de symbole d’indication de polarité. Comme précisé précédemment, le « moins » se trouve en bas, du côté opposé à l’étiquette.

Si vous avez un récepteur sur lequel les polarités ne sont pas indiquées, dans l’immense majorité des cas le « moins » est du côté opposé à l’étiquette. C’est un bon point de repère.

Sur ce récepteur, voici la polarité des connexion en guise d’exemple:

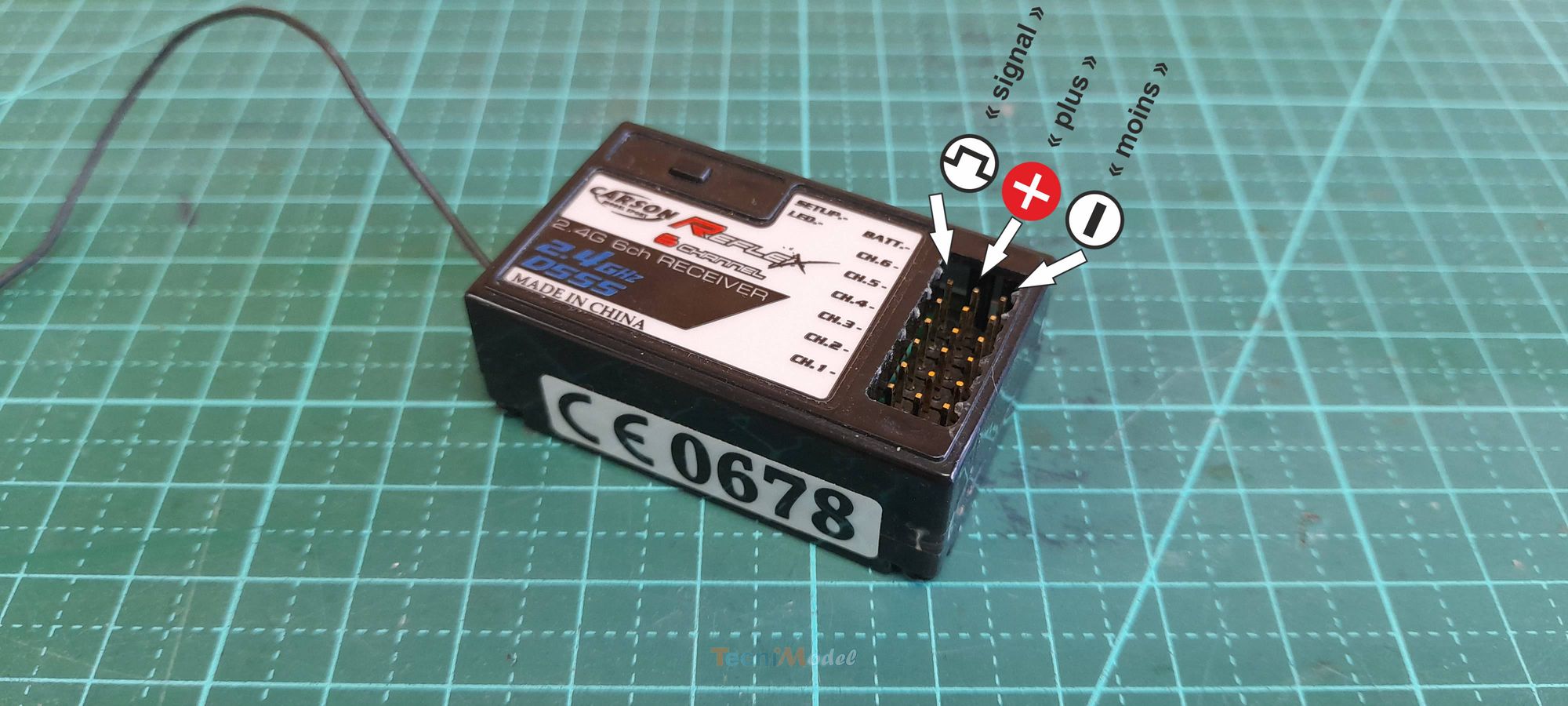

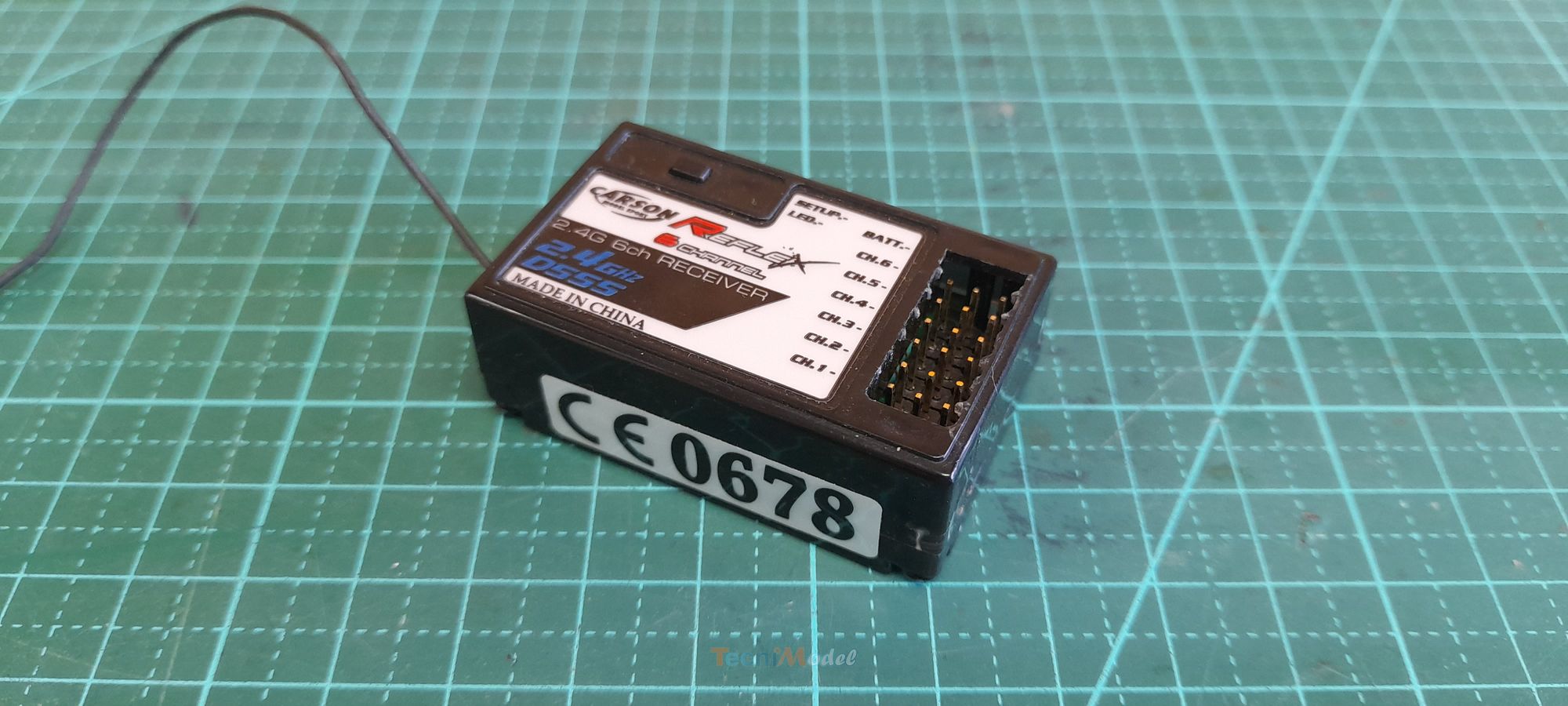

Un récepteur 6 voies de Carson. Sur ce modèle non plus, les polarités ne sont pas indiquées: On conserve le principe que le « moins » est du côté opposé à l’étiquette, donc côté extérieur du boîtier.

Voici la répartition des connecteurs:

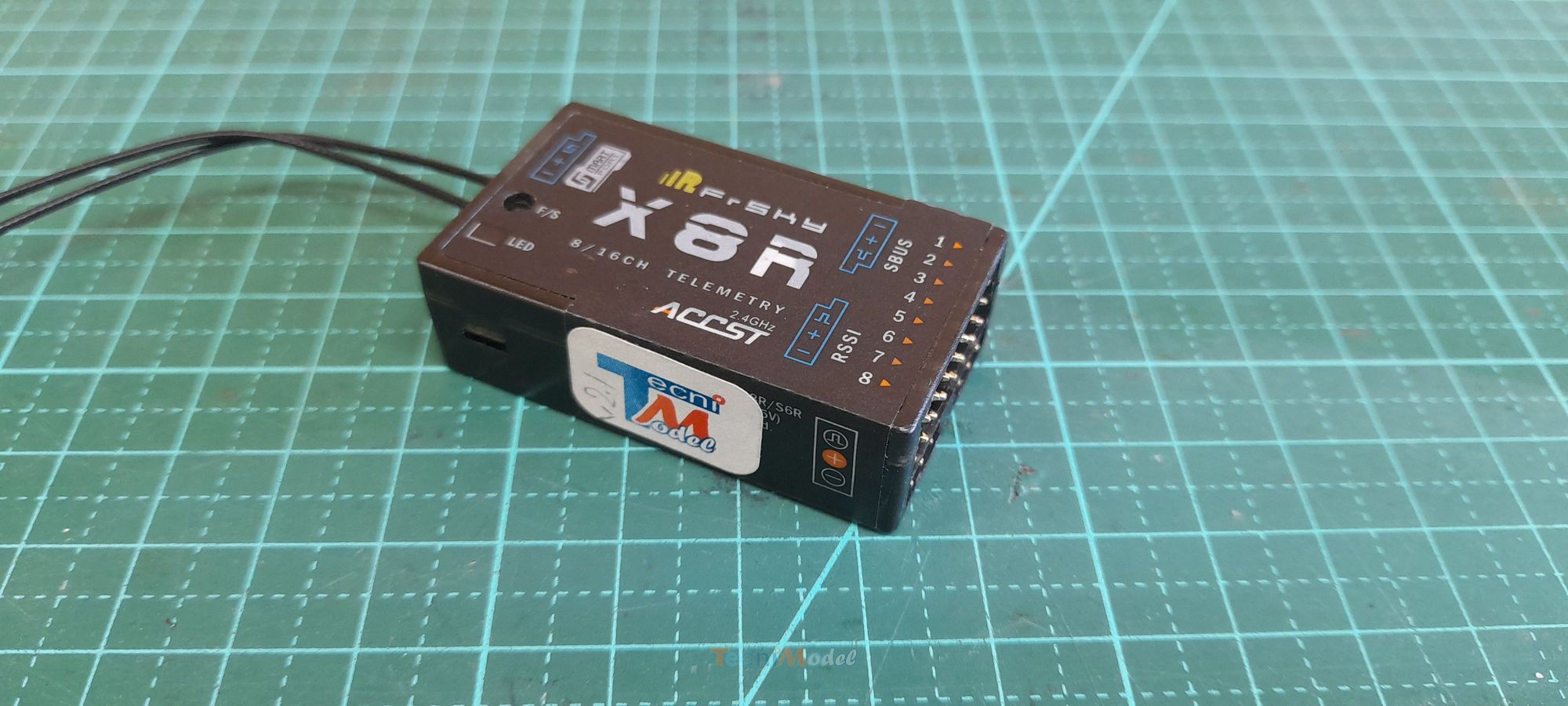

Sur ce récepeteur FRSKY, les polarités sont indiquées, et là aussi, le « moins » est du côté opposé à l’étiquette:

Pour calculer la valeur d’une résistance, il faut appliquer la loi d’Ohm, à savoir : R = U / I, elle permet de calculer la valeur d’une résistance lorsque l’on connait la tension d’alimentation et l’intensité désirée.

Dans la loi d’Ohm, la tension est exprimée en volts (V), la résistance en ohms (Ω) et l’intensité en ampères (A).

Pour simplifier cette opération de calcul, on trouve sur internet des calculateurs prévus à cet effet, comme celui-ci.

Déterminer le bon courant pour la bonne luminosité

Pour une luminosité faible telle qu’une veilleuse ou un feu de position, le courant à renseigner est d’environ 5mA.

Pour une luminosité plus importante telle que des feux de croisement ou des clignotants, renseigner un courant de 8 à 10mA.

Pour une luminosité forte telle qu’un projecteur ou un feu longue portée, renseigner un courant de 15 à 20mA (la différence de luminosité n’est pas significative).

Attention : ne pas dépasser 20mA dans une led classique, ceci engendrerait une déterioration voir sa destruction !

Calcul de la valeur de la résistance

Retournons sur le calculateur proposé un peu plus haut : https://www.digikey.fr/fr/resources/conversion-calculators/conversion-calculator-led-series-resistor

Pour déterminer la valeur de la résistance, il faut renseigner 3 paramètres :

• Tension d’alimentation
• Tension directe
• Courant direct

Entrer la tension de fonctionnement de votre modèle : 6v, 7.2v, 8.4v, 12v …

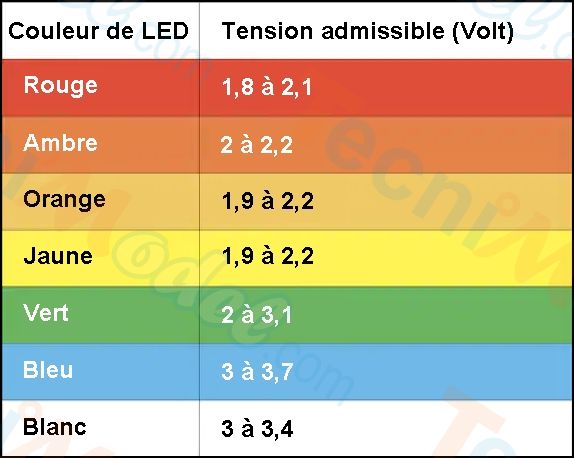

Entrer la tension directe envoyée à la LED (le voltage appliqué à une led dépend de sa couleur) : se référer au tableau suivant

Entrer le courant direct, en fonction de la luminosité souhaitée.

Pour rappel :

• Luminosité faible = 5mA
• Luminosité moyenne = 8 à 10mA
• Luminosité forte = 15 à 20mA

Vous pouvez retrouver nos résistances en cliquant ici.

Kit de rappel au neutre pour radio Futaba 6J/6K/6L

 Le kit est vendu sous la référence RAFU01008051 sur notre site.

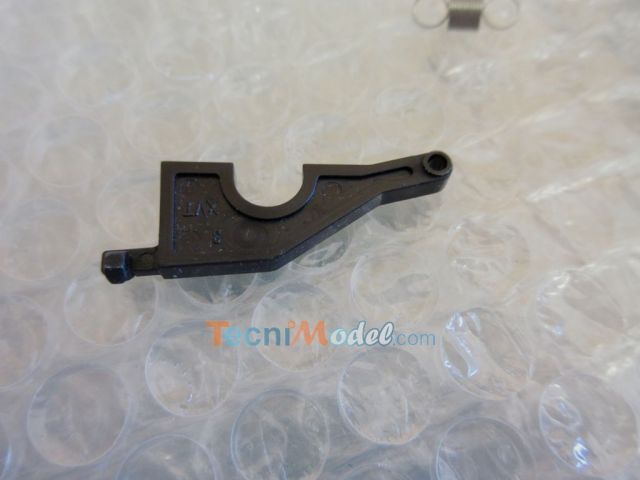

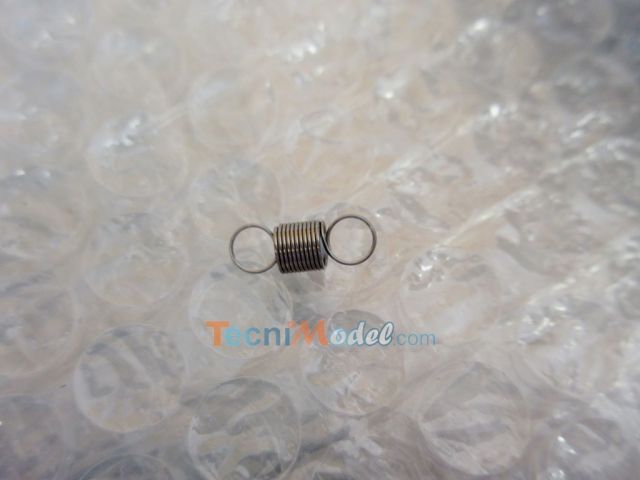

Le kit très simple se compose d’un levier de rappel et d’un ressort.

 Installation du système de rappel au neutre

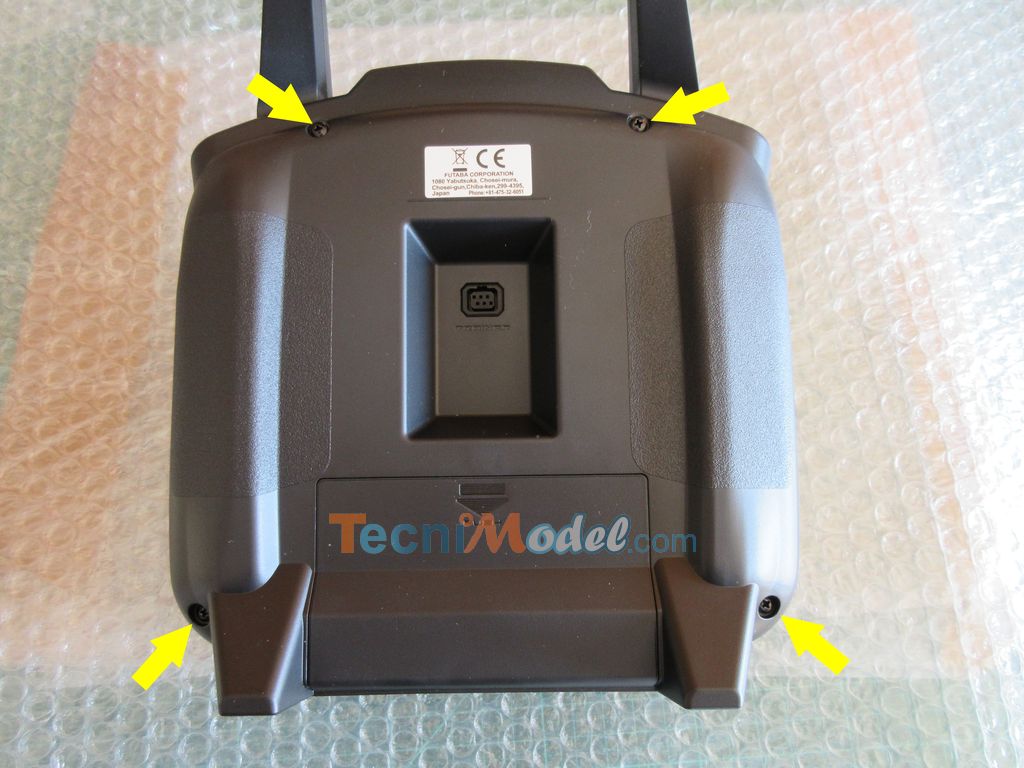

Démonter les 4 vis qui tiennent la coque arrière de la radiocommande.

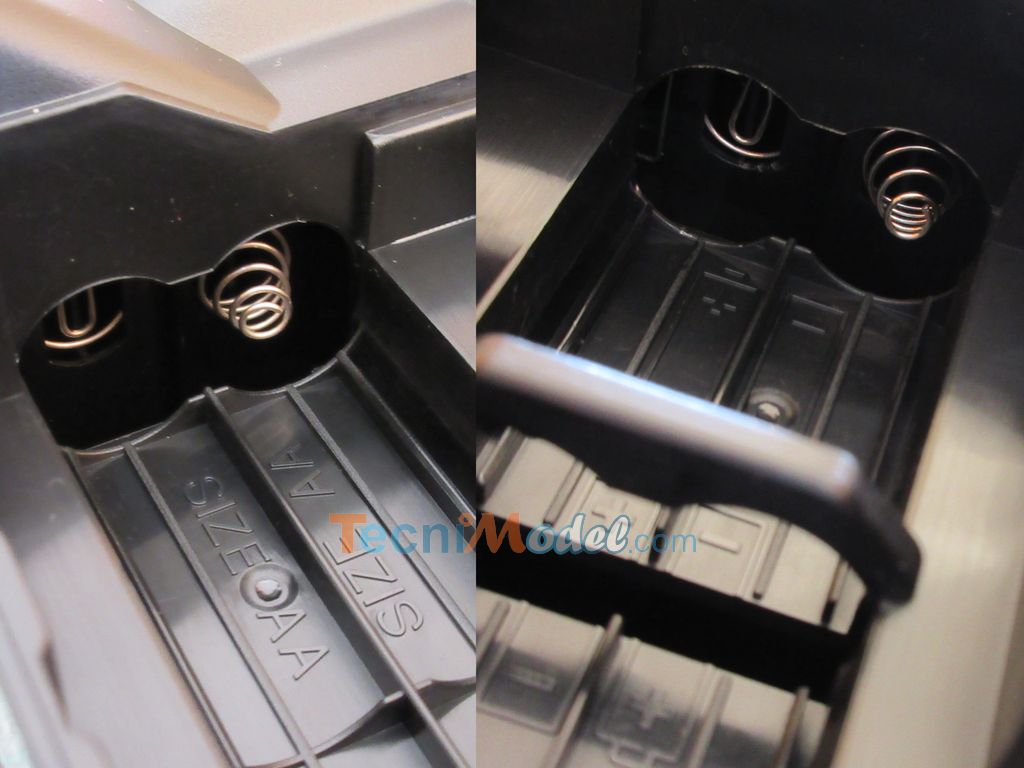

 Extraire la face arrière en prenant soin de ne pas accrocher les ressorts du porte piles.

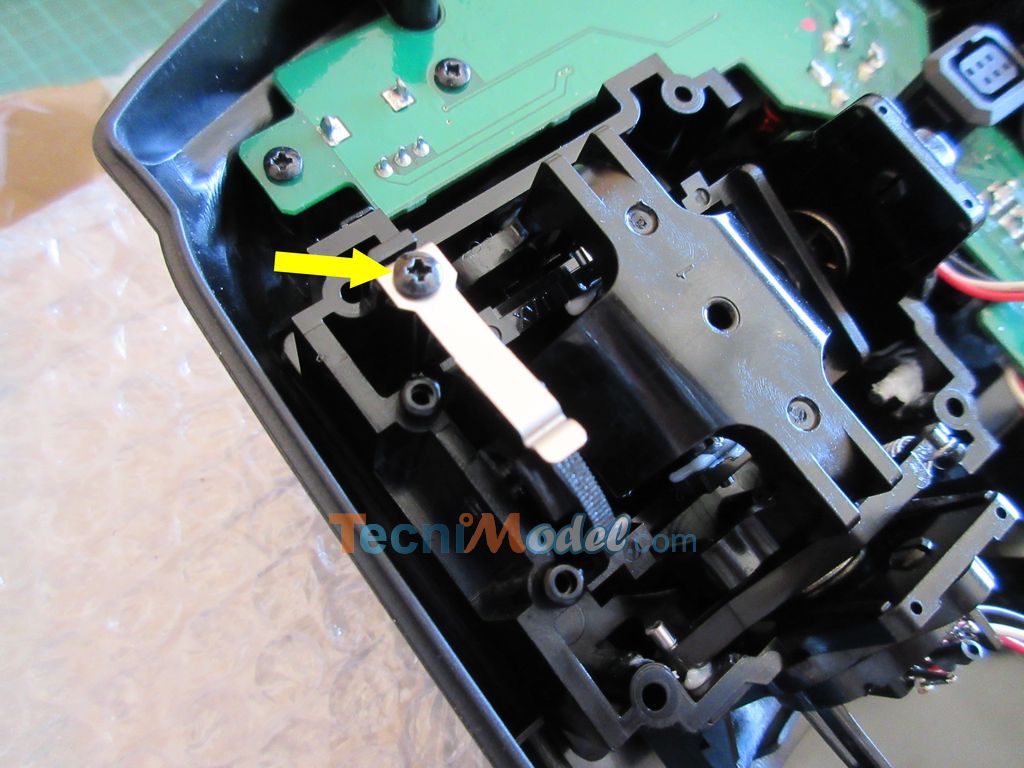

Retirer la languette servant au crantage du manche.

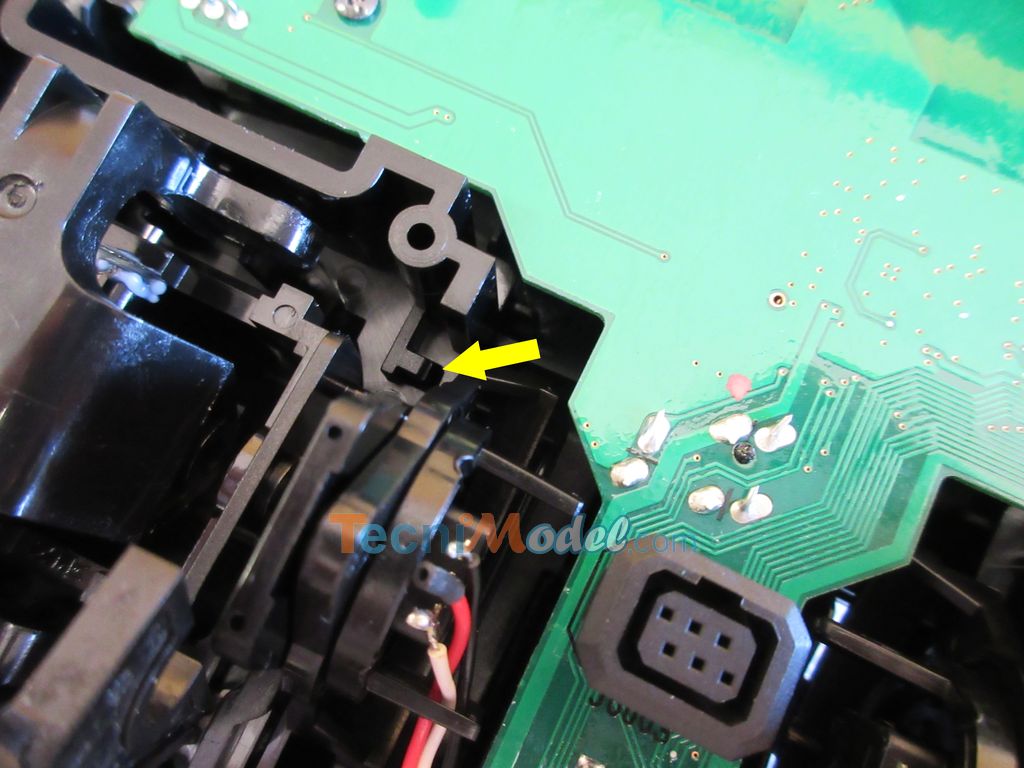

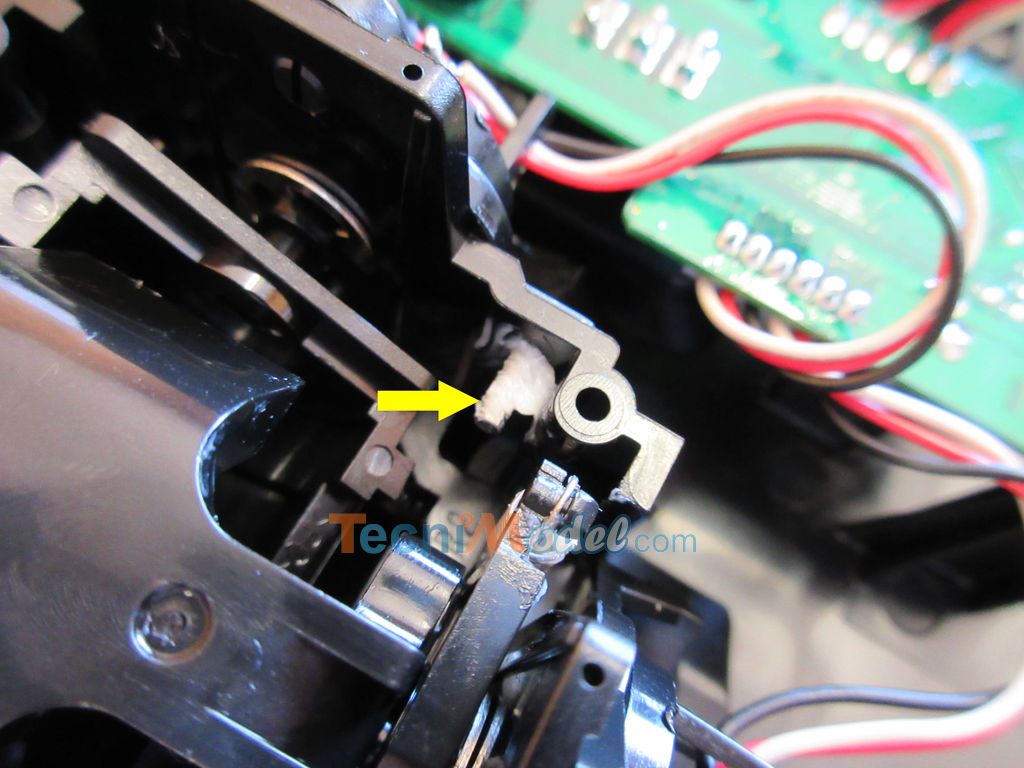

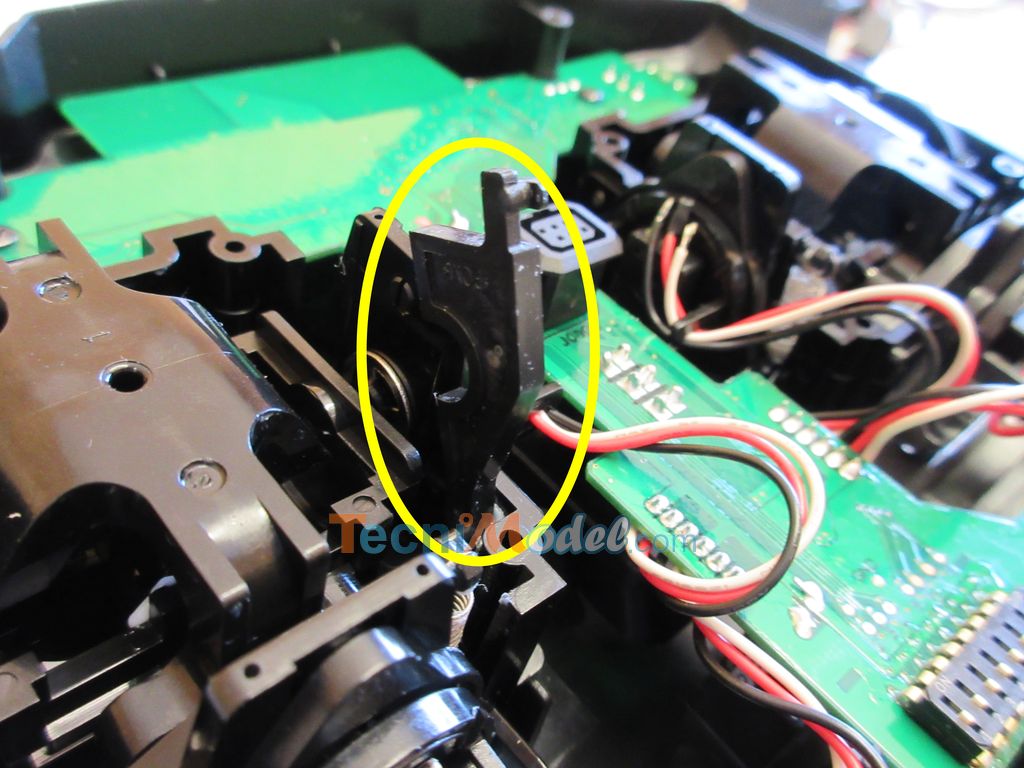

Installer le levier sur l’axe graissé en bas à droite du manche.

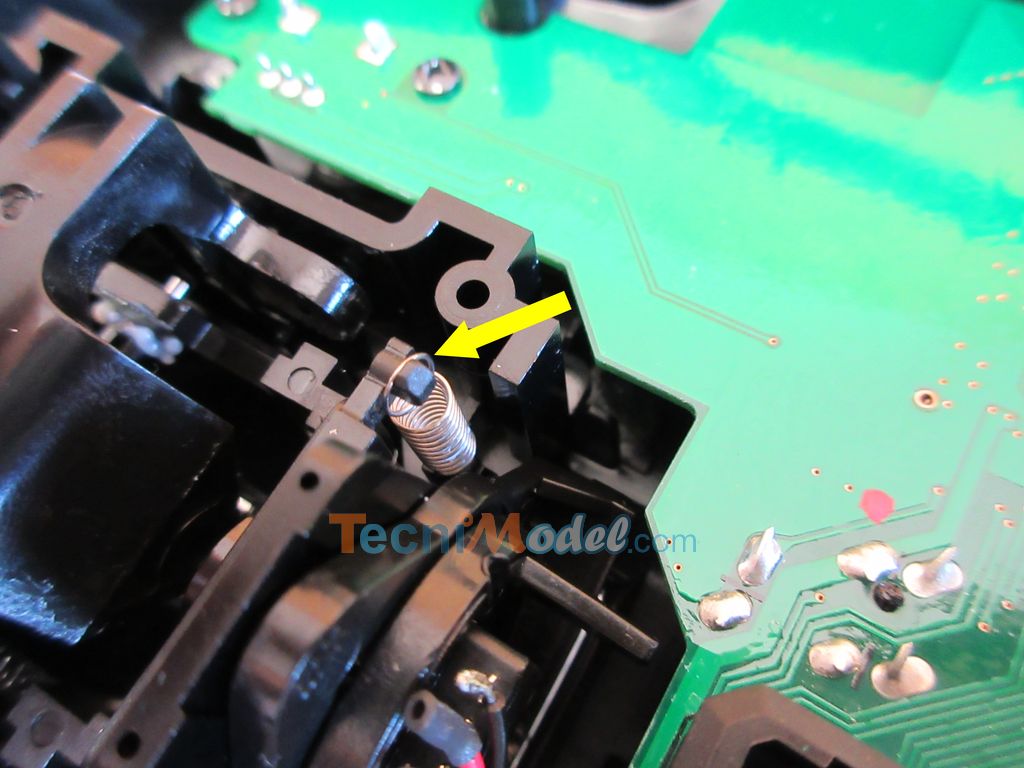

Accrocher le ressort au fond du manche, sur le crochet prévu à cet effet.

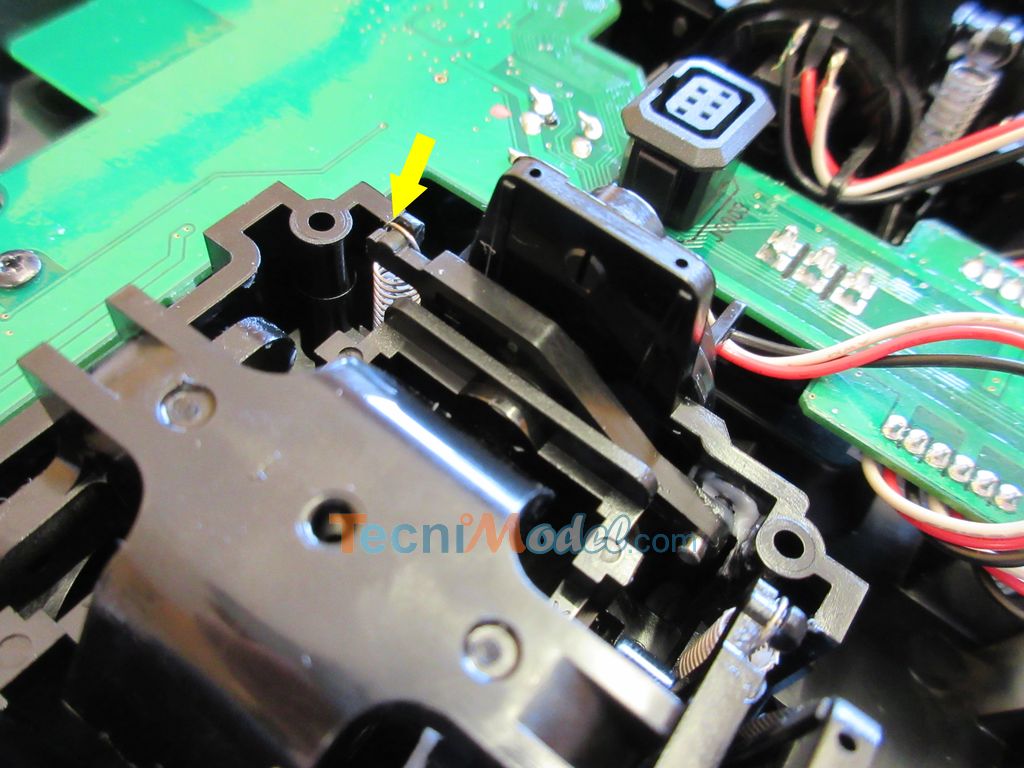

Avec une petite pince ou mieux, un crochet fin, tendre le ressort et venir le déposer sur le crochet du levier de rappel.

Manipuler le manche de haut en bas afin de vérifier son bon retour au neutre, que rien ne gêne son mouvement.

Réinstaller la face arrrière en prenant soin à nouveau de ne pas accrocher les ressorts du porte pile dans l’autre sens.

Visser les 4 vis.

Kit de rappel au neutre pour radio MHD

Le kit est vendu sous la référence RAFSZ01038 sur notre site.

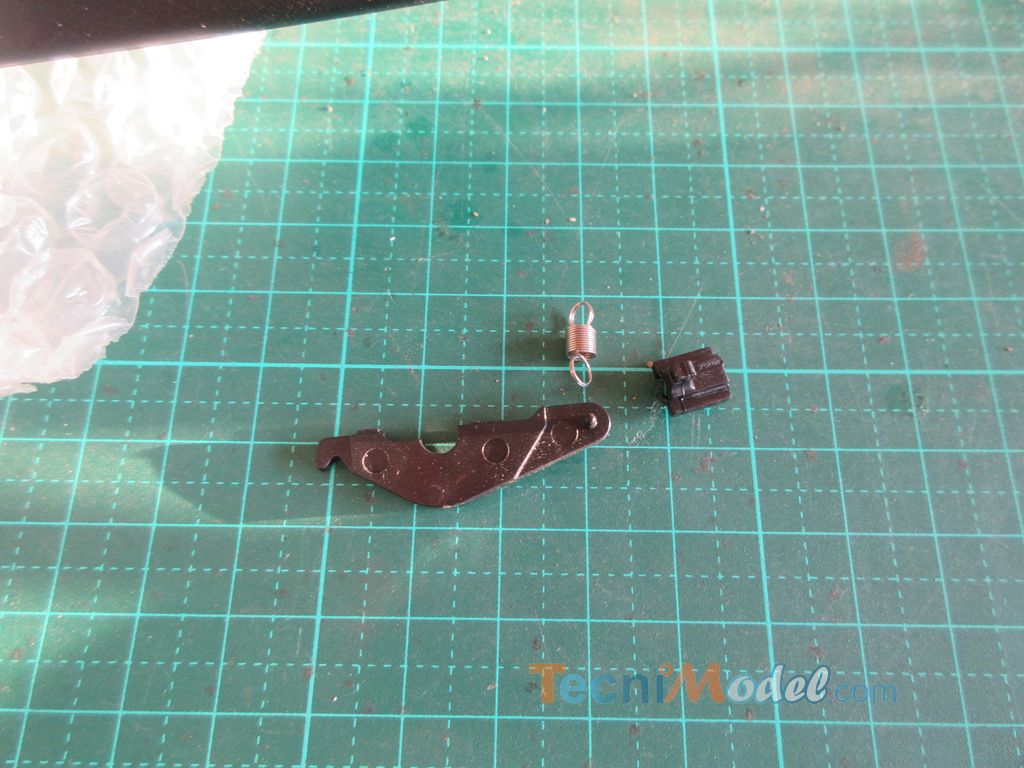

Le kit très simple ce compose d’un levier de rappel, d’un ressort et d’un point d’ancrage de ressort.

 Installation du système de rappel au neutre.

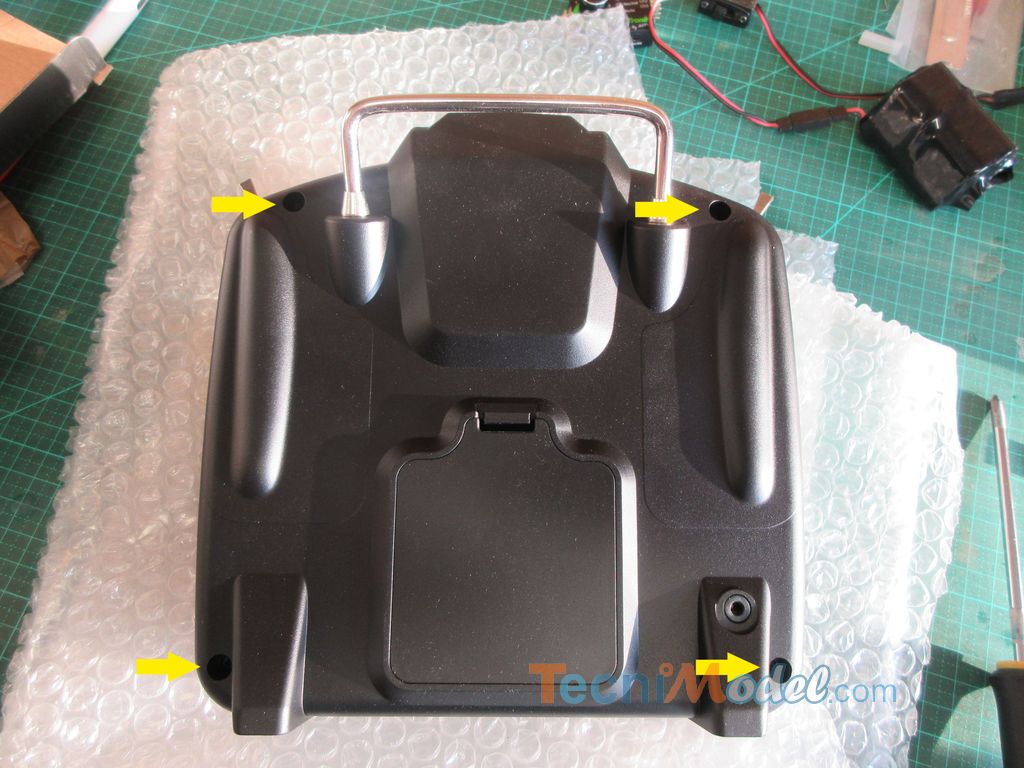

Ouvrir la radio en enlevant les 4 vis situées au dos de celle-ci.

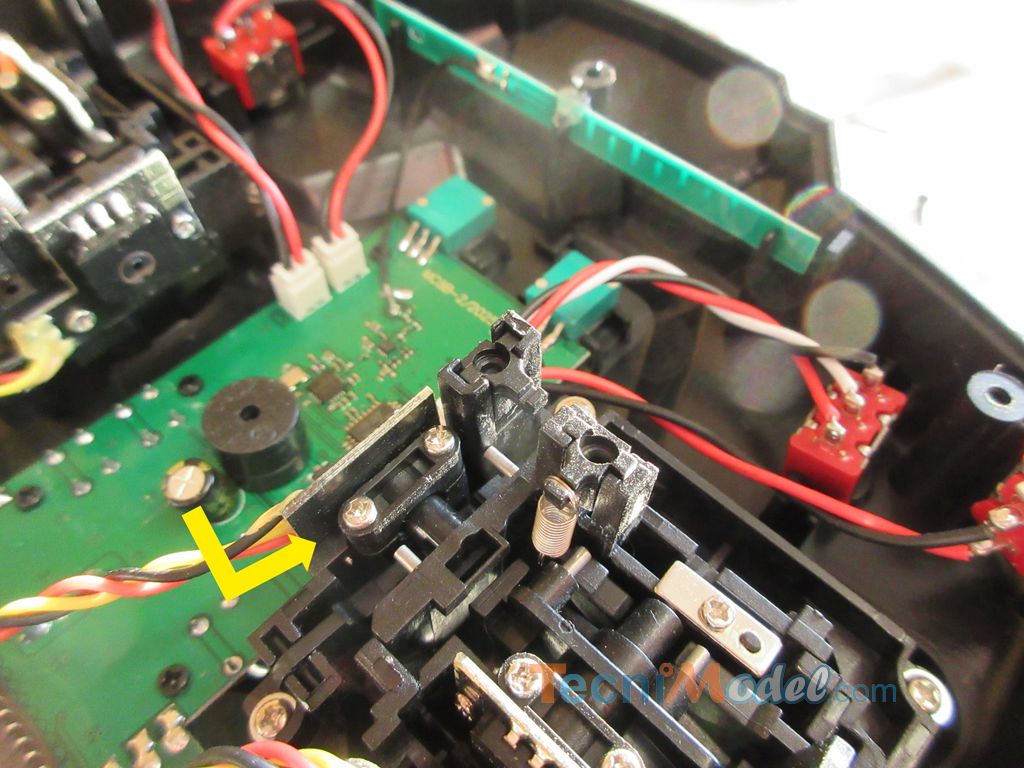

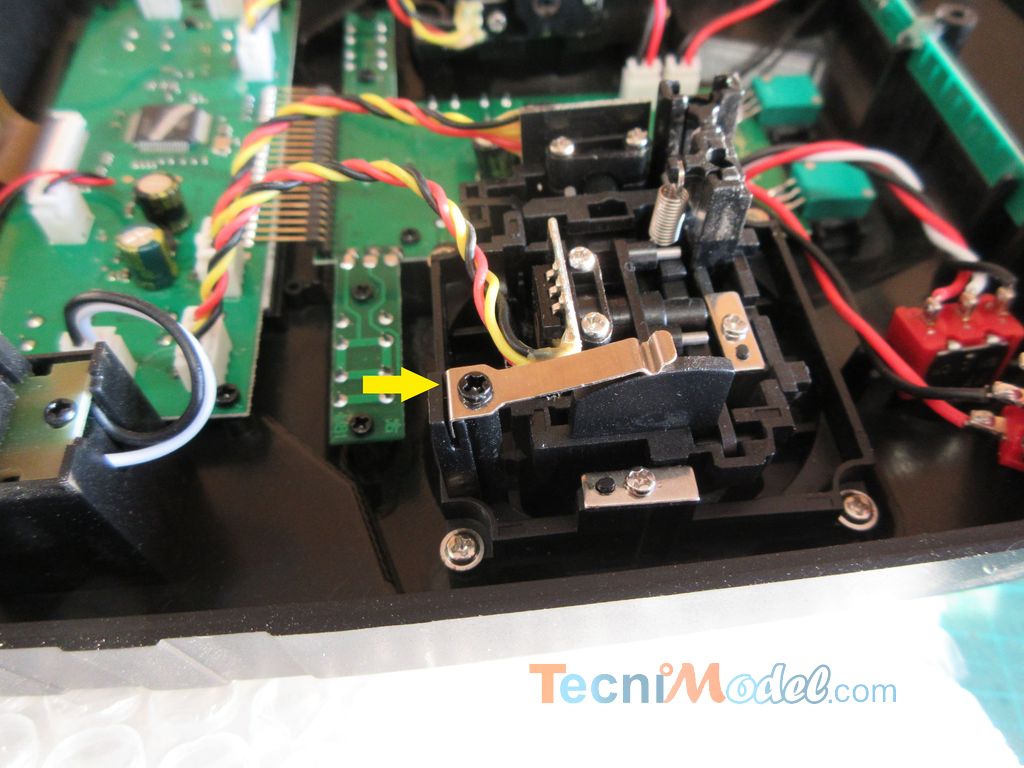

Glisser le levier à son emplacement dans le boîtier du manche cranté.

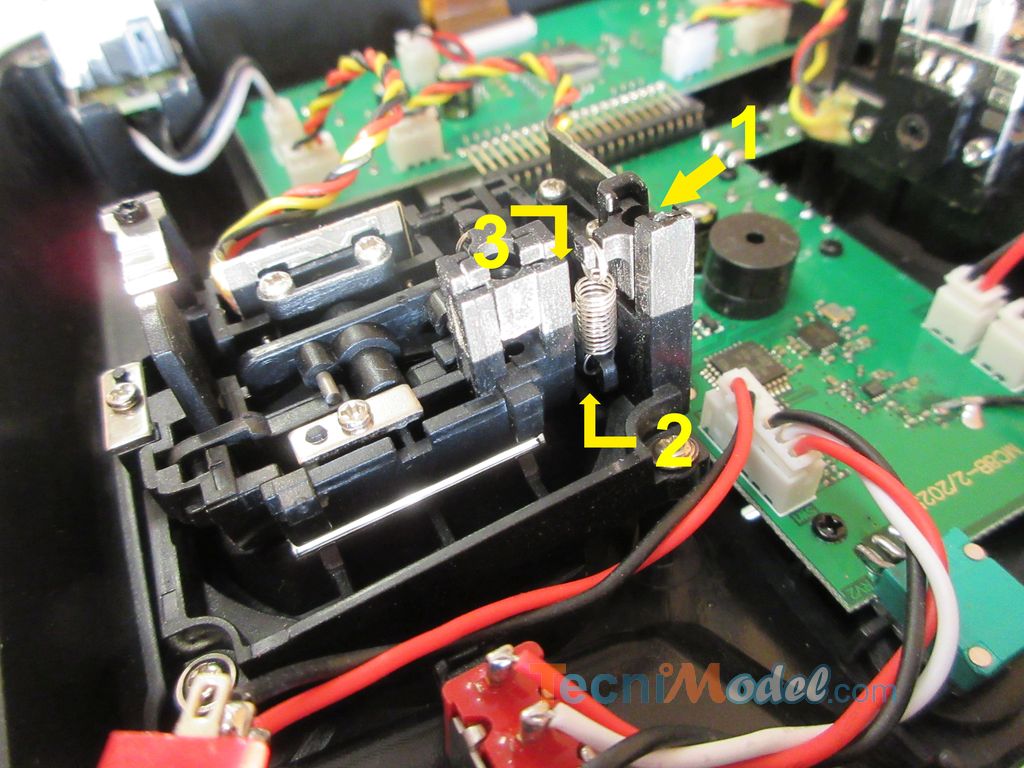

1) Placer le point d’ancrage du ressort à son emplacement.

2) L’opération la plus délicate: A l’aide d’une pince Brucel fine, accrocher le ressort à l’extrémité du bras de levier,

3) Puis ramener l’autre extrémité du ressort sur le point d’ancrage.

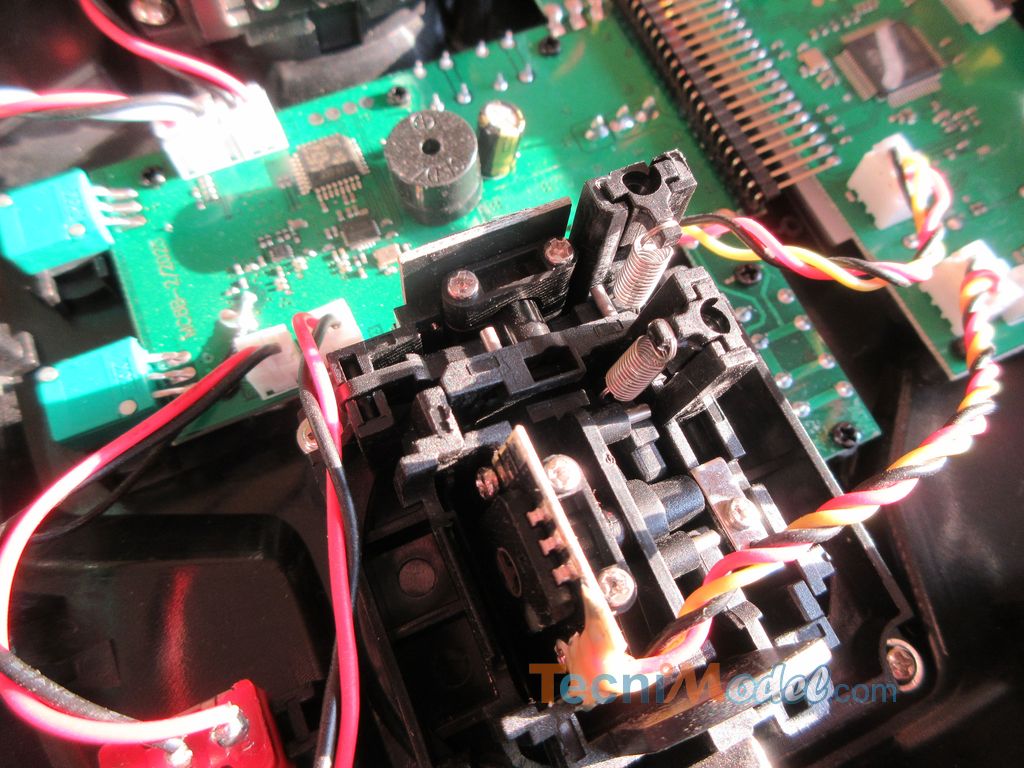

Enlever la languette métallique assurant le crantage en la dévissant. Conserver la vis et la languette précieusement pour le cas où vous souhaiteriez rétablir le crantage.
