Montage des béquilles motorisées
Les béquilles motorisées Carson peuvent être équipées des micro-moteurs proposés par Carson. Il est également possible d’utiliser les micro-moteurs proposés par MFA, avec une réduction de 102:1 ( référence RDMF951D10216 )

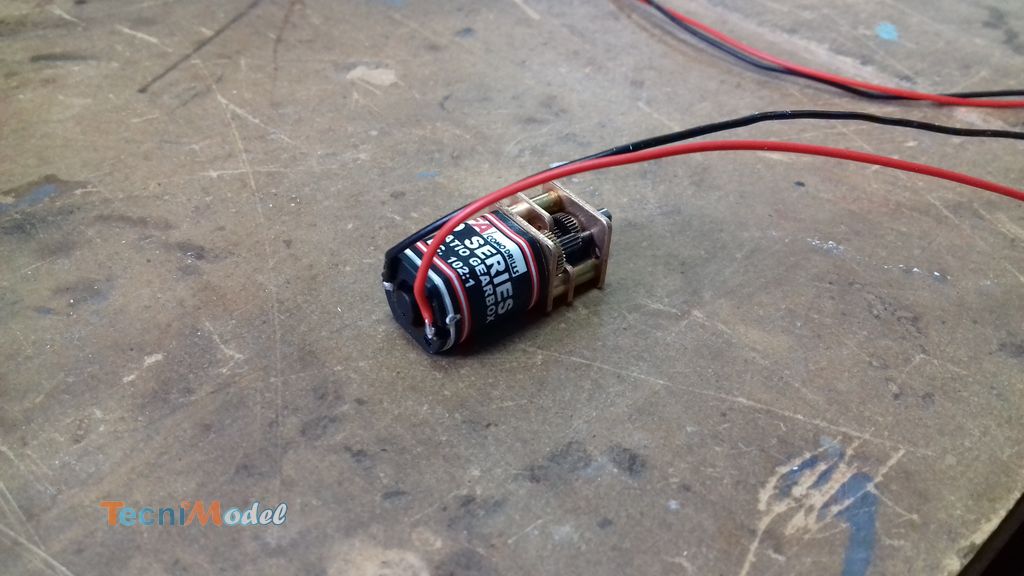

Si on utilise ces derniers, il est nécessaire de les câbler soigneusement, en plaçant les fils (fins) sur le côté du moteur. On isole les soudures avec de l’adhésif isolant comme celui utilisé en électricité.

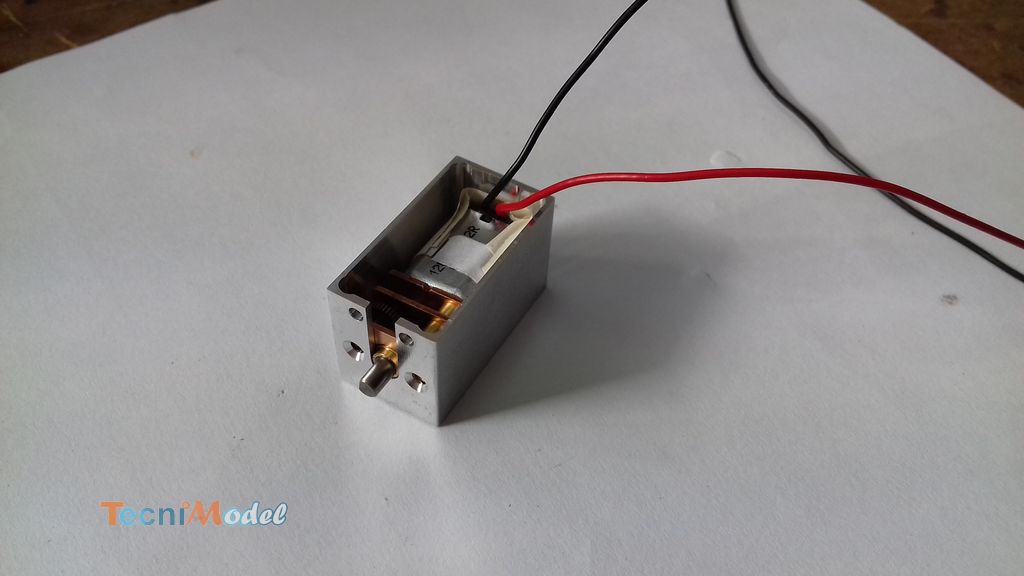

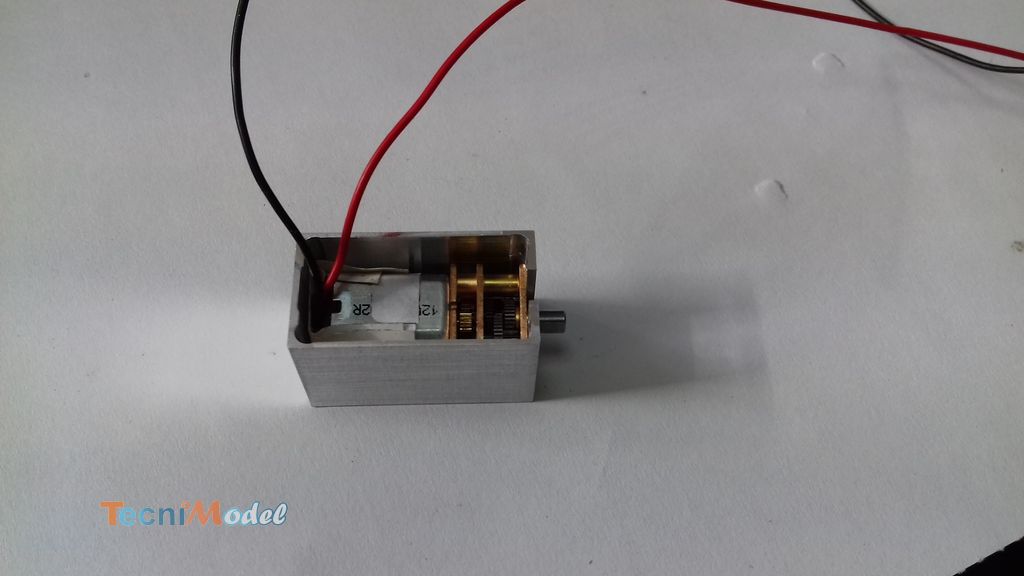

Puis on insère le moteur dans sa « cage » métallique:
Point important: le moteur ne doit pas être vissé dans sa cage.
Il ne peut de toute manière pas aller bien loin. Et le vissage préconisé par la notice Carson est plus néfaste que bénéfique: il supprime le petit jeu qui permet au moteur de fonctionner sans forcer lorsqu’il entraîne la vis de la béquille.

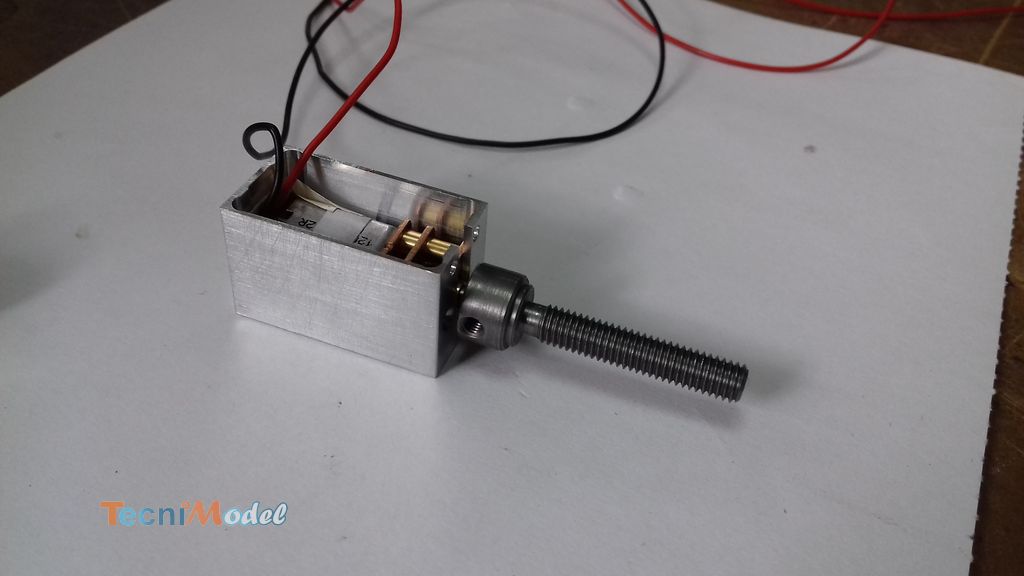

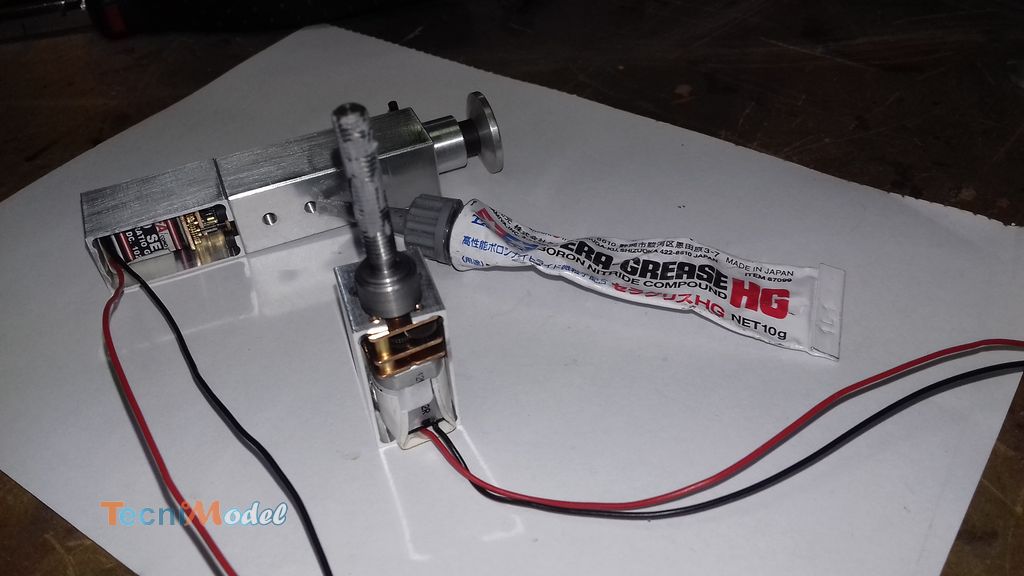

On installe la vis sur l’arbre moteur, on y ajoute un peu de graisse:

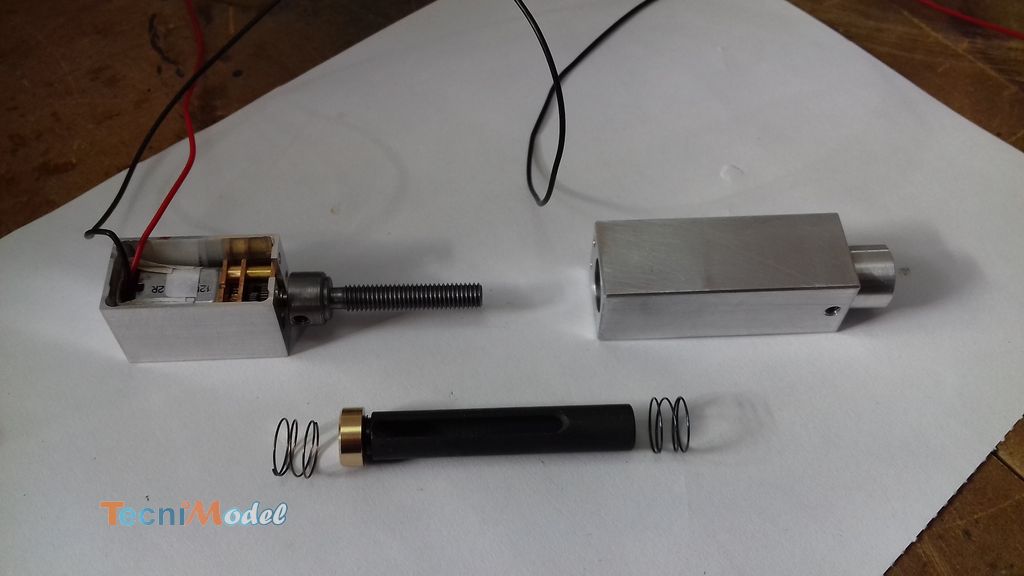

On peut préparer les autres pièces pour le montage de la béquille.

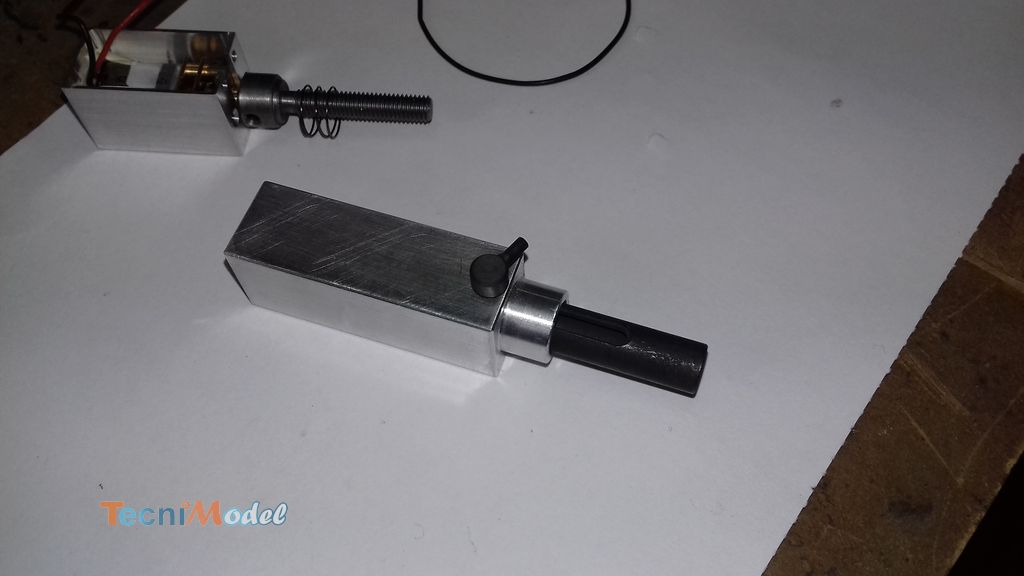

On installe un ressort en premier sur la vis, et on insère le pied dans le corps sans oublier l’autre ressort:

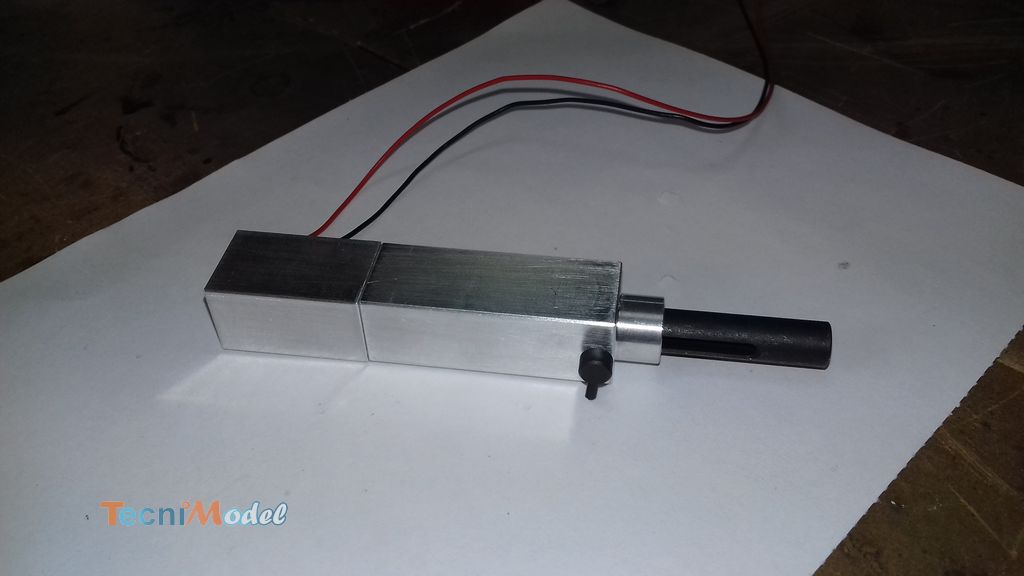

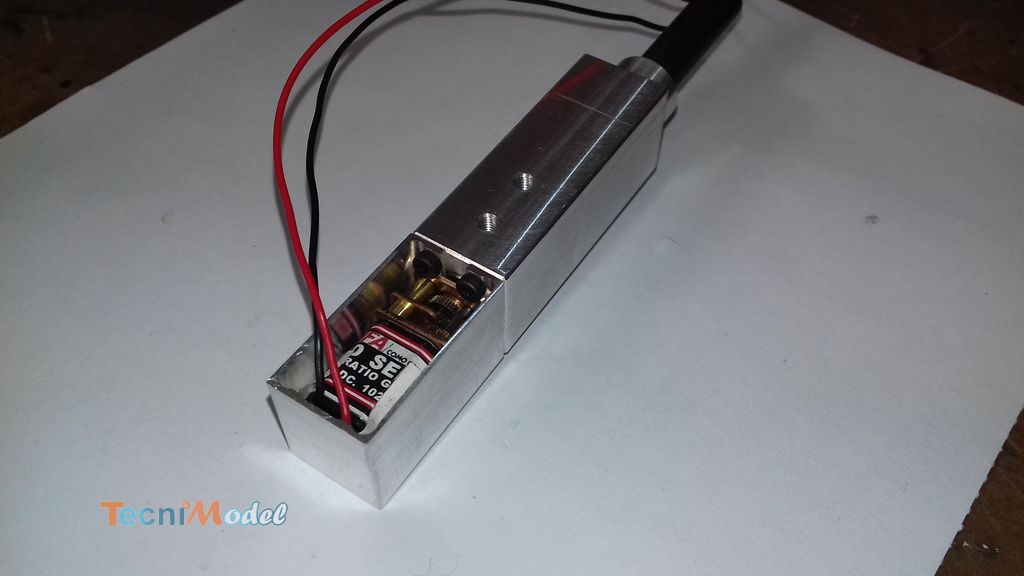

Puis la cage moteur est vissée sur le corps de la béquille.
Faire un essai moteur à l’aide d’une batterie 6v, vérifier que le moteur fonctionne sans forcer.

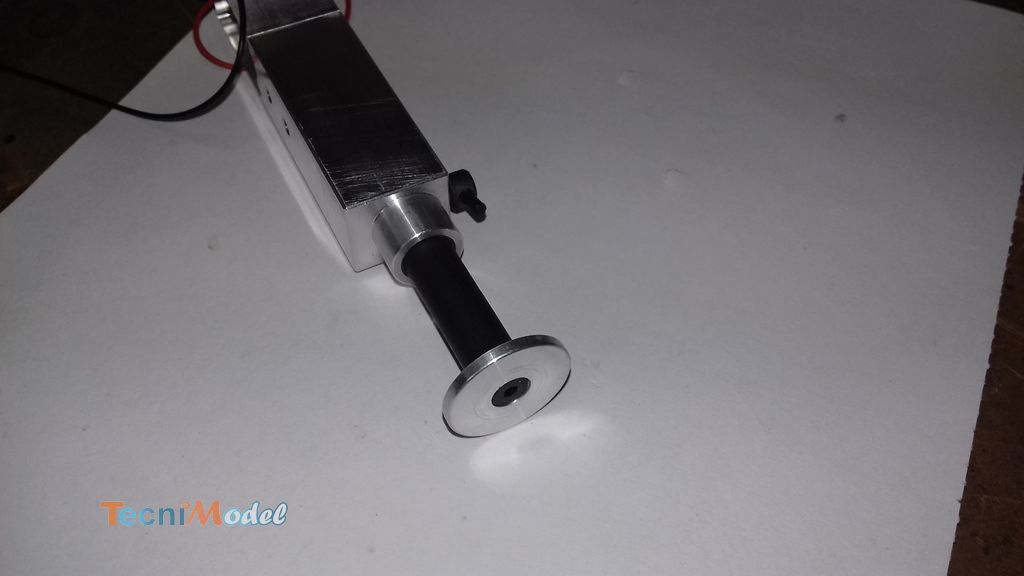

On termine par la pose de la rondelle d’extrémité de la béquille:

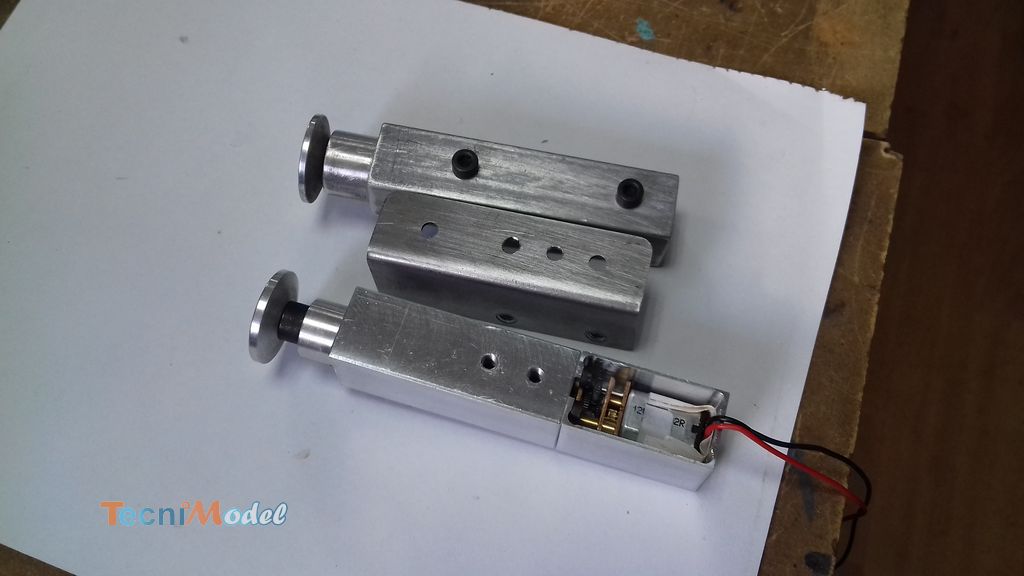

L’installation des béquilles sur la remorque Goldhofer nécessite de repercer le support:
Les moteurs sont raccordés à un variateur THOR14Boost lui-même connecté à une voie de sortie du récepteur infrarouge AMO. Ceci permet de commander les béquilles à l’aide d’une voie de la radiocommande du tracteur.
